42
Компания «Т-ХЕЛПЕР»
(095) 742-3444

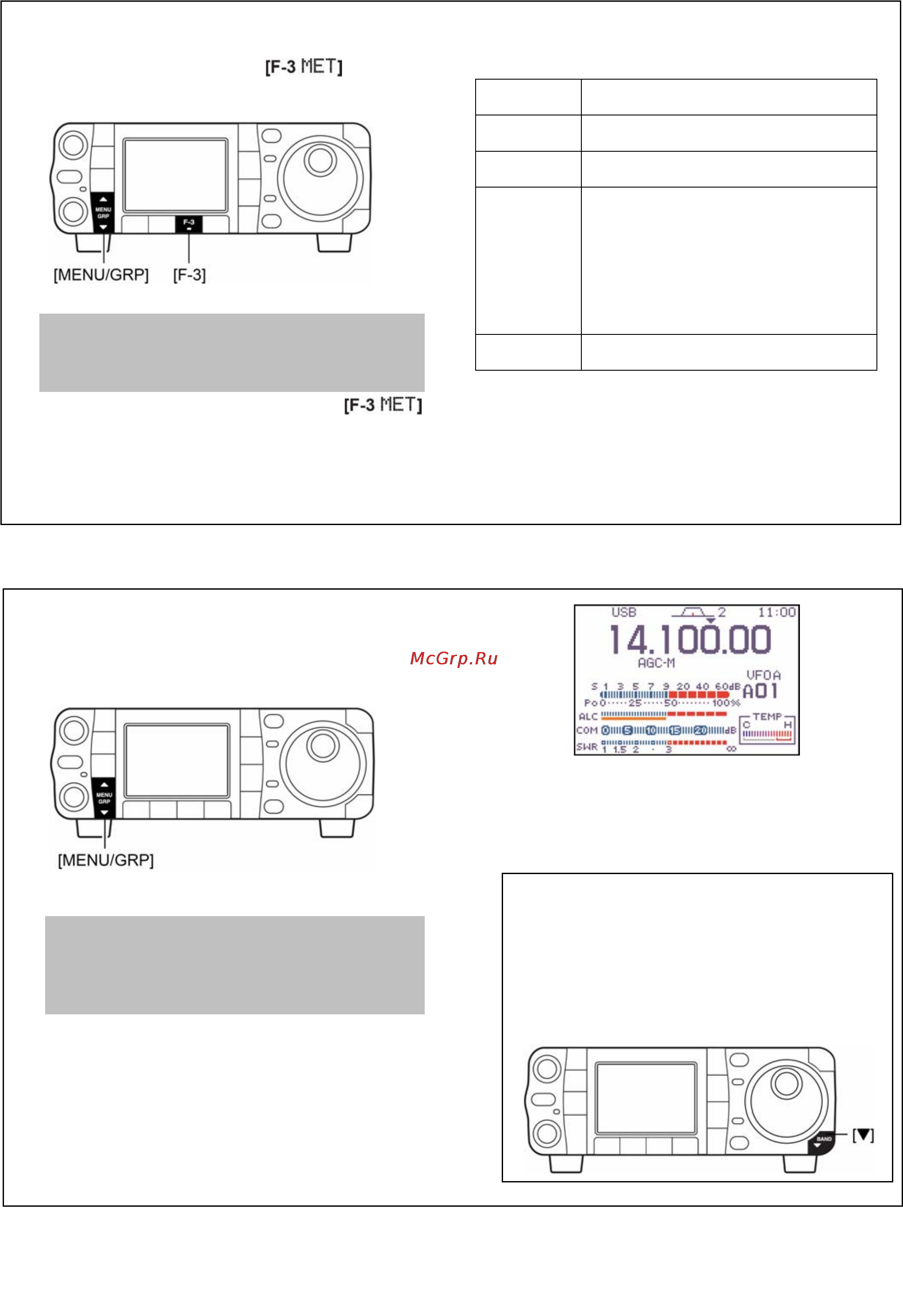

Функции измерителя
Для Вашего удобства трансивер может
измерять 4 параметра в режиме передачи.
Выбирайте нужное кнопкой
в экране
меню S-1.
1 Войдите в меню S-1.
•
Один или два раза нажмите на [MENU/GRP] на
1 секунду, чтобы выбрать группу меню S.
•
Кратковременно один или более раз нажимайте
на [MENU/GRP], чтобы выбрать меню S-1.
2 Один или более раз нажмите на ,
чтобы выбрать: выходную мощность (Po),
SWR-КСВ, ALC или степень сжатия речи
(COM).
• Индикация на дисплее будет изменяться, как показано
в таблице справа.
ИНДИКАЦИЯ
на ДИСПЛЕЕ
ЧТО ИЗМЕРЯЕТСЯ
Po
Показывает относительную выходную
мощность в %%.
SWR-КСВ
Показывает КСВ в фидерном тракте.
ALC
Показывает уровень ALC. Когда
колебания измерителя начинают
показывать превышение входным
сигналом разрешённого уровня, система
ALC начинает ограничивать выходную
мощность передатчика. В этом случае
Вам нужно будет уменьшить
микрофонное усиление в режиме
быстрых установок.
COM
При работе компандера показывает
степень сжатия речи.
Многофункциональный измеритель
Трансивер, кроме того, может выводить на
дисплей графический многофункциональный
измеритель, который способен одновременно
показывать состояние всех измерителей.
¬
Войдите в меню G-2 (мультиметр)
•
Один или два раза нажмите на [MENU/GRP] на
1 секунду, чтобы выбрать группу меню G.
•
Кратковременно один или более раз
нажимайте на [MENU/GRP], чтобы выбрать
меню G-2 (мультиметр).
Многофункциональный измеритель, кроме
того, показывает и температуру внутри
трансивера.
Быстрый вызов
¬
Нажимайте на 1 секунду на кнопку
[T
(BAND)
], чтобы включить или
выключить многофункциональный
измеритель.
• Также отключить многофункциональный
измеритель можно кнопкой [T
(MENU/GRP)
].
