60
Компания «Т-ХЕЛПЕР»
(095) 742-3444

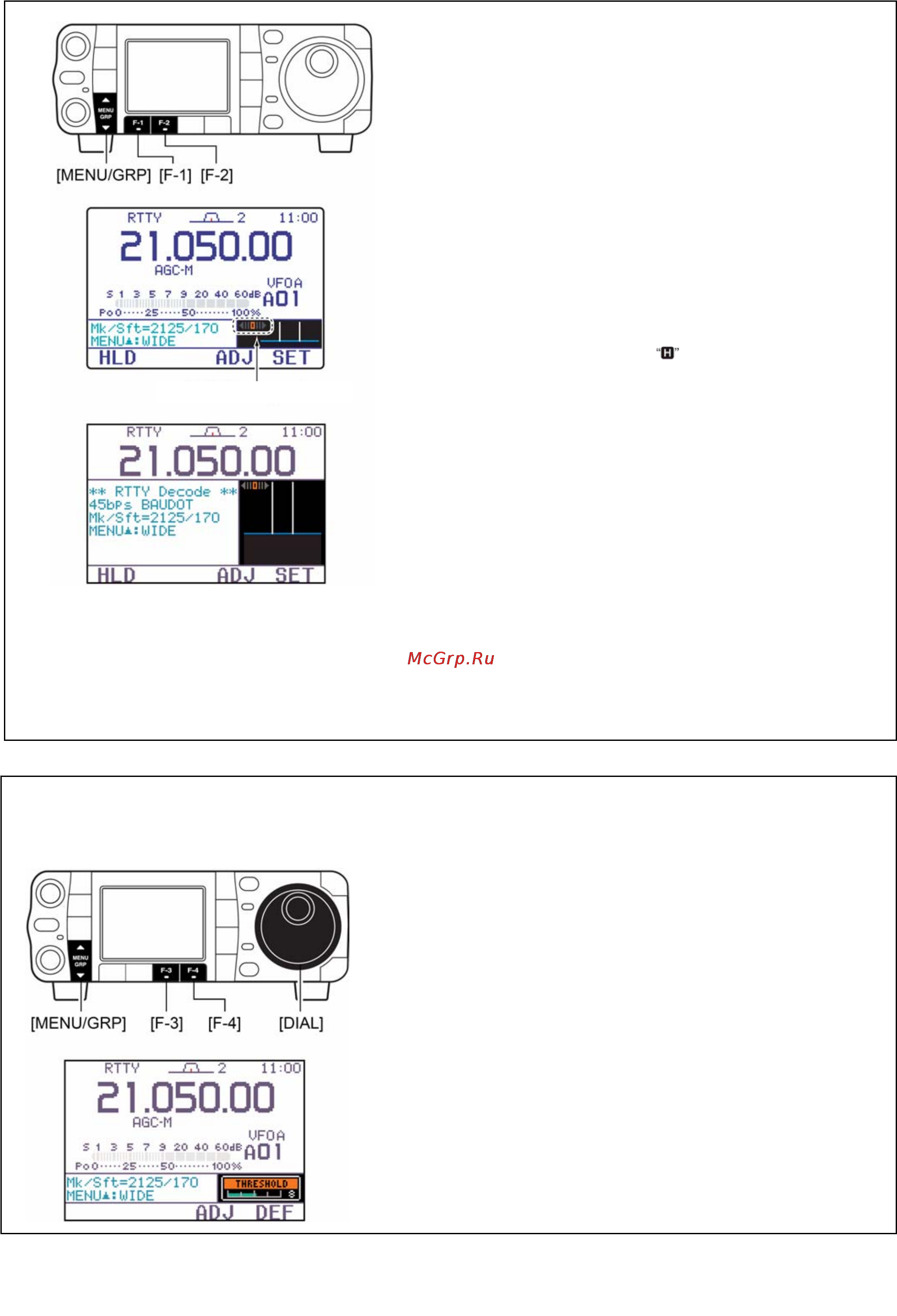

Функция индикации RTTY декодера
У трансивера имеется RTTY декодер Баудота
(маркерная частота 2125 Гц, сдвиг частоты 170 Гц,
45 бод).
Для приёма Баудотовского сигнала внешнее
терминальное устройство (TU) или терминальный
узловой контроллер (TNC) становятся не нужны.
1 Несколько раз кратковременно нажав на
[MODE], войдите в режим RTTY.
• Войдя в режим RTTY, по 1 секунде нажимайте на
[MODE], чтобы переключаться между режимами RTTY и
RTTY-R.
2 Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1.
3 Кратковременно нажмите на [F-2 DEC], чтобы
включить RTTY декодер.
• Как только Вы настроитесь на RTTY сигнал, на экране
RTTY декодера начнут появляться декодированные
символы.
4 Кратковременно нажмите на [F-1 HLD], чтобы
«заморозить» текущее состояние экрана.
• Пока работает замораживающая экран функция, на
дисплее горит значок
.
5 Нажимайте на [S
(MENU/GRP)
], чтобы
переключаться между обычным и
широкоформатным экранами.
6 На 1 секунду нажмите на [F-1 HLD], чтобы
стереть с экрана индицируемые символы.
7 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
экрана RTTY декодера.
У трансивера имеется индикатор RTTY
настройки, упрощающий процесс точной
настройки.
Индикатор RTTY настройки автоматически
возникает на экране, как только включается
RTTY декодер.
Установка уровня срабатывания декодера
Если в отсутствие сигнала на экране вдруг
появляются некоторые символы – значит нужно
отрегулировать порог срабатывания RTTY
декодера.
1 Вызовите экран RTTY декодера, как это
описано выше.
2 Нажмите на [F-3 ADJ], чтобы войти в
процедуру выбора уровня срабатывания.
3 Вращая ручку настройки, установите нужный
уровень чувствительности RTTY декодера
• На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
4 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
экрана RTTY декодера.
Функцию НеСдвига На Пробеле (USOS) и новый
линейный код можно выбрать в режиме
установки RTTY декодера.
Индикатор RTTY настройки
