19
Компания «Т-ХЕЛПЕР»
(095) 742-3444

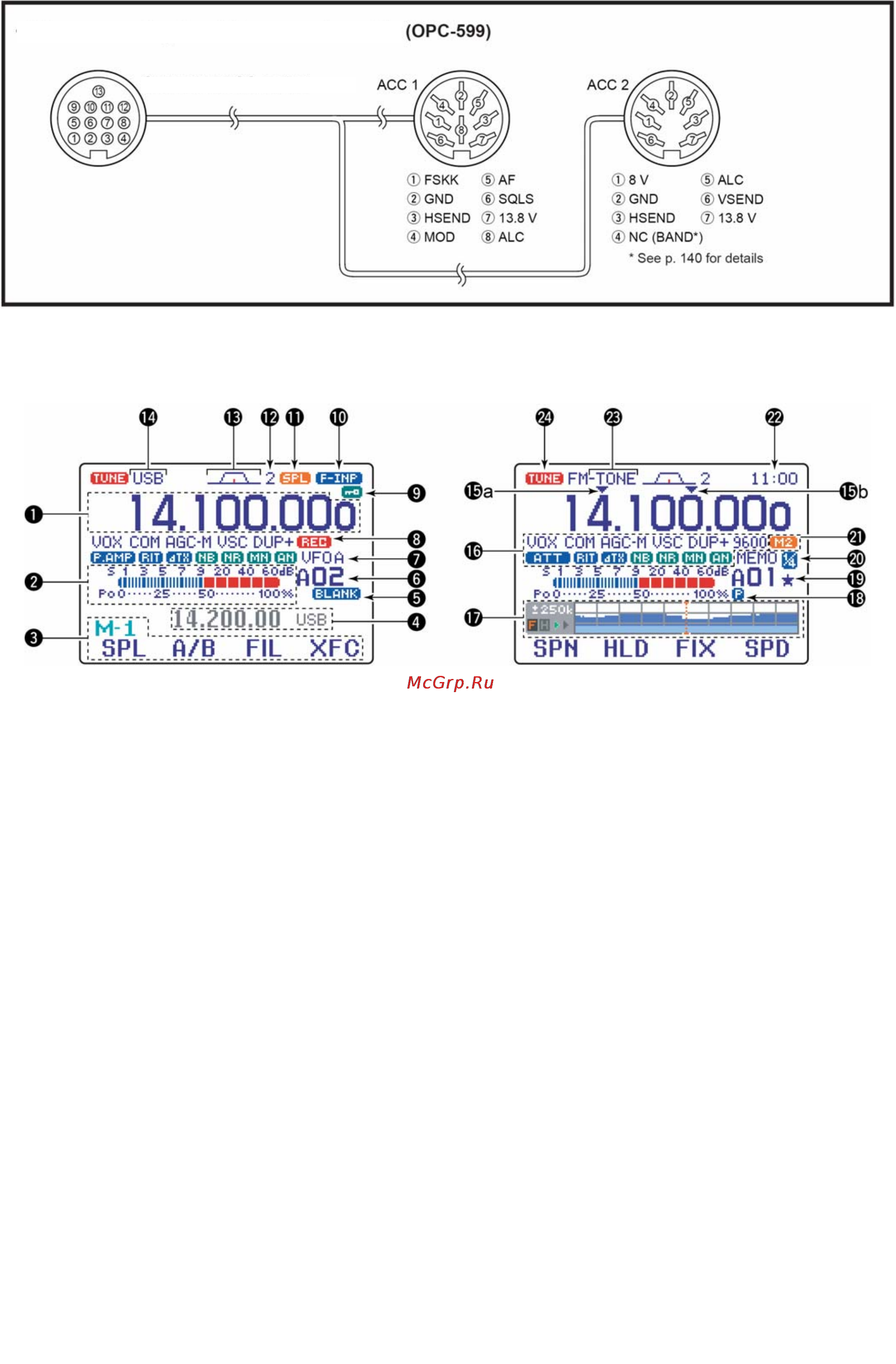

Функциональный дисплей
(
(
1
1
)
)
ОБЛАСТЬ ИНДИКАЦИИ ЧАСТОТЫ
Показывает рабочую частоту.
(
(
2
2
)
)
ОБЛАСТЬ ИНДИКАЦИИ ИЗМЕРИТЕЛЕЙ
¬
¬
При приёме показывает силу приходящего
сигнала.
¬
¬
При передаче показывает или выходную
мощность (Po), КСВ-SWR, ALC, или степень
сжатия речи (COM).
(
(
3
3
)
)
ОБЛАСТЬ ИНДИКАЦИИ ПОДСКАЗОК К
МНОГОФУНКЦИОНАЛЬНЫМ КНОПКАМ
Показывает назначение многофункциональных
кнопок [F-1] – [F-4] в зависимости от
выбранного меню.
(
(
4
4
)
)
ОБЛАСТЬ ИНДИКАЦИИ РАЗНОСА ЧАСТОТ
Показывает частоту передачи при работе с
разносом частот.
(
(
5
5
)
)
ИНДИКАТОР ТОГО, ЧТО ПАМЯТЬ ЧИСТА
Появляется, когда индицируемый канал памяти
не запрограммирован (пустой канал).
•
•
Этот индикатор появляется в обоих режимах – и в VFO, и
в режиме памяти.
(
(
6
6
)
)
ИНДИКАЦИЯ КАНАЛА ПАМЯТИ
Показывает номер индицируемого канала
памяти или канала с частотным пределом
сканирования.
•
•
Индикатор банка памяти (A – E) появляется слева от
номера канала памяти.
•
•
Этот индикатор появляется в обоих режимах – и в VFO, и
в режиме памяти.
(
(
7
7
)
)
ИНДИКАЦИЯ VFO/ПАМЯТЬ
¬
¬
При работе с VFO зажигается или VFO A,
или VFO B; при работе с памятью
появляется слово MEMO.
(
(
8
8
)
)
ИНДИКАТОР ЗАПИСИ НА ДИКТОФОН
Аббревиатура REC зажигается, когда
активизирована функция записи на цифровой
диктофон.
(
(
9
9
)
)
ИНДИКАТОР БЛОКИРОВКИ РУЧКИ
НАСТРОЙКИ
Значок ключика зажигается, когда ручка
настройки электронно заблокирована.
(
(
1
1
0
0
)
)
ИНДИКАТОР ПРЯМОГО ВВОДА ЧАСТОТЫ
Появляется, когда трансивер готов к
непосредственному вводу частоты.
•
•
Этот индикатор зажигается после нажатия на кнопку
[(F-INP)ENT] коммуникатора HM-151.
При подключении ACC переходного кабеля
По
д
ключите к
р
азъём
у
ACC
