Управление тональностью CW звука
Принимаемая и прослушиваемая тональности
CW звука могут быть изменены, чтобы Вам
было приятно их слушать (300 – 900 Гц), без
изменения рабочей частоты.

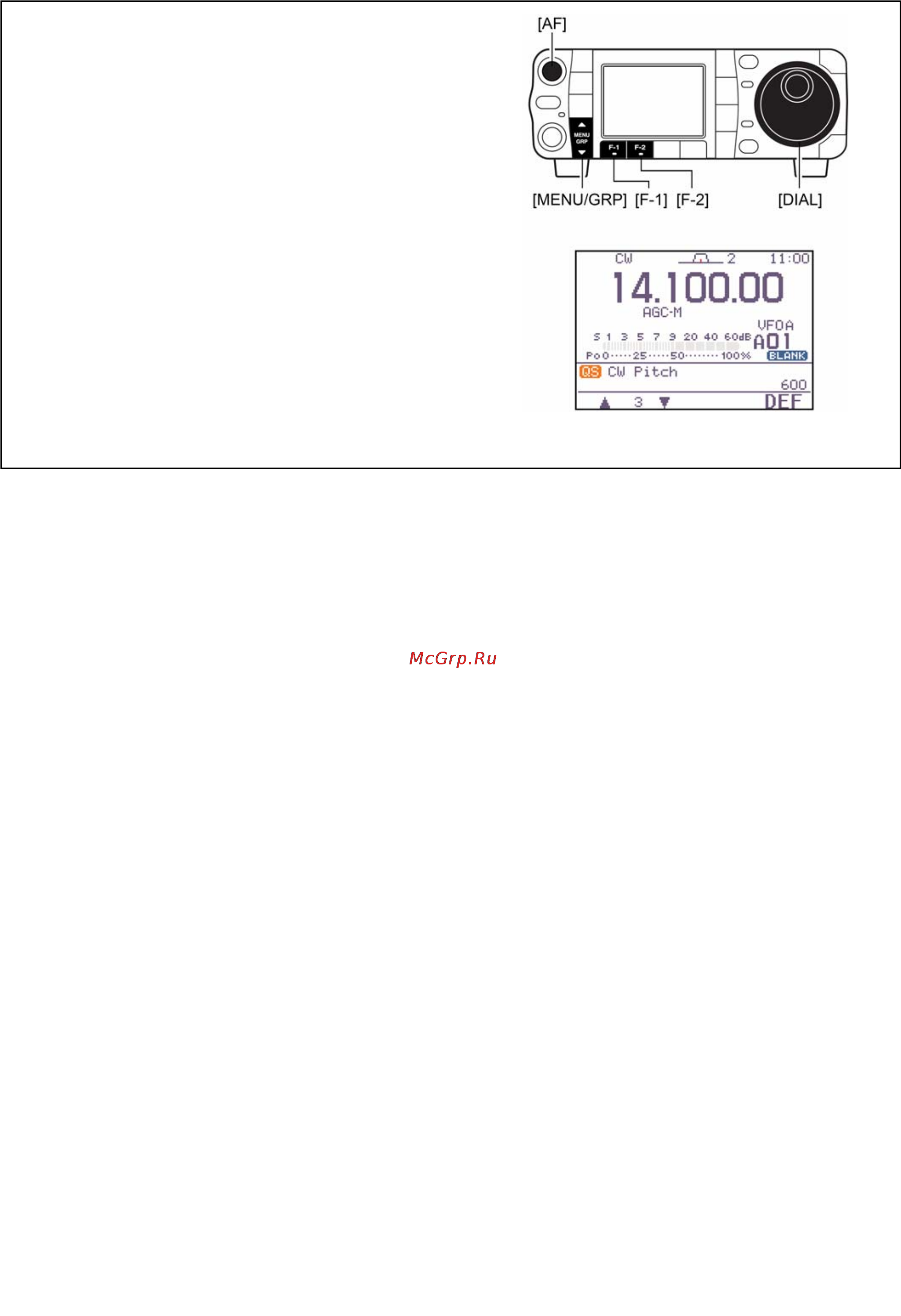

1 Находясь в режиме CW (CW-R), войдите в
режим быстрых установок.
• Кратковременно нажмите на [AF
(SET)
], чтобы меню
режима установок.
• Нажмите на [F-1 QS], чтобы войти в режим быстрых
установок.
2 Нажав несколько раз на [F-1 S] или [F-2 T],
выберите “CW Pitch”, а затем ручкой
настройки выбирайте приятную для Вас
тональность звука.
• Частота CW звука устанавливается с шагом 5 Гц (300
– 900 Гц).
3 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима быстрых установок.
• Ещё раз нажмите на [T
(MENU/GRP)
], чтобы вернуться в
обычный режим работы.
• Здесь показана заводская установка тональности CW звука
(600 Гц).
