74
Компания «Т-ХЕЛПЕР»
(095) 742-3444

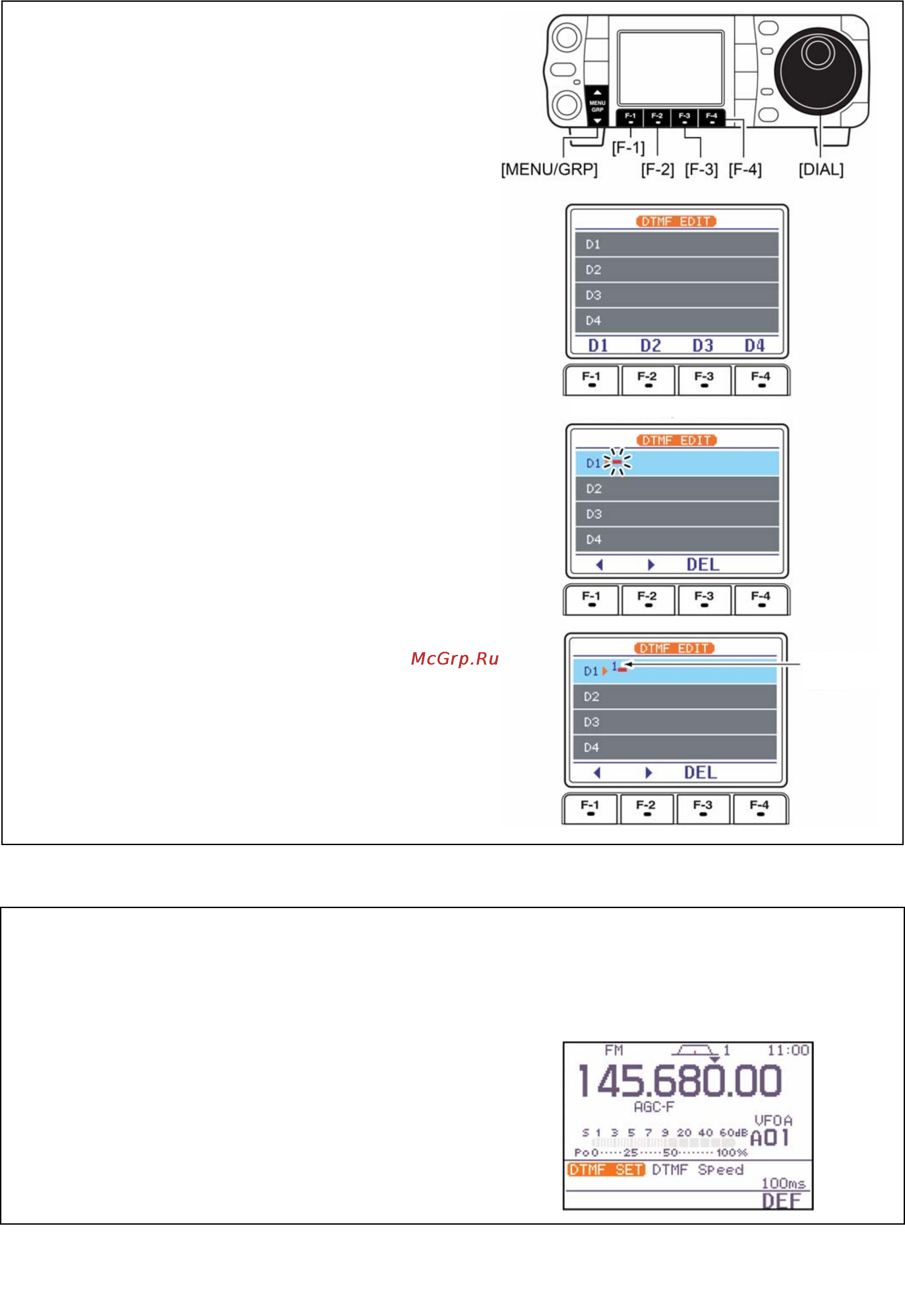

Программирование DTMF кодов
1 Переключитесь в режим FM кнопкой
[MODE].
2 Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1.
3 Нажмите на [F-2 DTM], затем на
[T
(MENU/GRP)
], чтобы выбрать корневое
меню DTMF.
• Если появится корневое DTMF меню, пропустите
его, нажав на кнопку [T
(MENU/GRP)
]. DTMF стартовое
меню можно изменить в режиме прочих (других)
установок.
4 Нажмите на [F-2 EDT], чтобы войти в меню
редактирования DTMF.
5 Нажимайте на [F-1 D1] – [F-4 D4], чтобы
выбрать нужный DTMF канал памяти.
6 Выбирайте нужный код, вращая ручку
настройки.
• Перемещайте курсор кнопкой [F-1 _] или [F-2 `].
• Чтобы стереть выбранный код, нажмите на [F-3
DEL].
7 Повторяйте шаги 5 и 6, пока не введёте
всё, что нужно.
8 Нажмите на [T
(MENU/GRP)
], чтобы вернуться
в режим выбора канала памяти, а затем
выбирайте следующий канал памяти и,
повторяя шаги 5 и 7, вводите код, если это
нужно.
9 Дважды нажмите на [T
(MENU/GRP)
], чтобы
выйти из режима редактирования.
Скорость посылки DTMF
Скорость, с которой DTMF память посылает
DTMF отдельные символы, может быть
выбрана соответственно рабочим нуждам.
1 Выберите DTMF корневое меню, как это
описано выше.
2 Нажмите на [F-4 SET], чтобы войти в режим
установки DTMF.
3 Вращая ручку настройки, выбирайте
требуемую скорость DTMF.
• Имеется четыре скорости: “100 ms” – это
наивысшая, а “500 ms” – заводская установка
скорости.
• Нажмите на [F-4 DEF] на 1 секунду, чтобы вернуться
к заводской установке.
4 Дважды нажмите на [T
(MENU/GRP)
], чтобы
выйти из режима DTMF установок и
вернуться к обычной индикации в режиме
FM.
Выбор канала памяти DTMF
Выбранный
код
