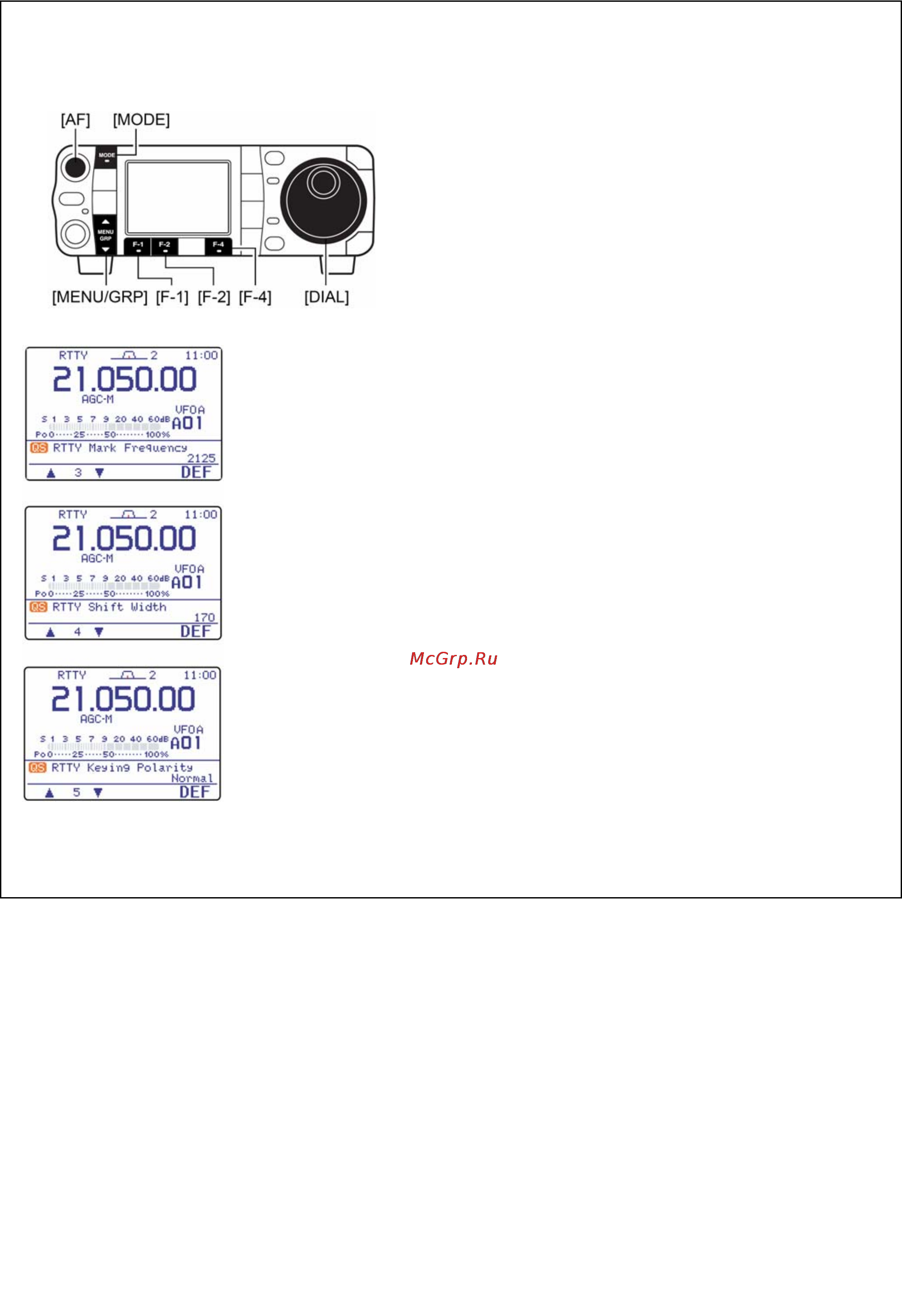

Предустановки для пользования RTTY терминалом или TNC
При использовании Вашего RTTY терминала
или TNC обязательно предварительно
ознакомьтесь с их инструкциями по
эксплуатации.
Выбрана RTTY маркерная
частота 2125 Гц (заводская
установка)
Можно установить 2125,
1615 или 1275 Гц
Выбрана RTTY величина
сдвига 170 Гц (заводская
установка)
Можно установить и
170/200/425 Гц
Выбран ‘обычный’ RTTY
ключ (заводская установка)
обычный:
ключ разомкнут=маркер
ключ замкнут=пробел
реверсированный:
ключ разомкнут=пробел
ключ замкнут=маркер
Маркерная частота
1 Несколько раз кратковременно нажав на
[MODE], войдите в режим RTTY.
• Войдя в режим RTTY, по 1 секунде нажимайте на
[MODE], чтобы переключаться между режимами RTTY
и RTTY-R.
2 Кратковременно нажмите на [AF
(SET)
], чтобы
войти в меню режима установок.
3 Нажмите на [F-1 QS], чтобы войти в режим
быстрых установок.
4 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать строку “RTTY Mark Frequency”.
5 Ручкой настройки выбирайте нужную Вам
частоту.
• На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
Величина частотного сдвига
1 Войдите в режим быстрых установок, как это
описано выше.
2 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать строку “RTTY Shift Width”.
3 Ручкой настройки выбирайте нужную Вам
величину частоты сдвига.
• На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
Полярность RTTY ключа
1 Войдите в режим быстрых установок, как это
описано выше.
2 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать строку “RTTY keying Polarity”.
3 Ручкой настройки выбирайте нужную Вам
частоту сдвига.
• На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
После того, как Вы закончите предустановки,
дважды нажмите на кнопку [T
(MENU/GRP)
], чтобы
вернуться в обычный режим работы.
