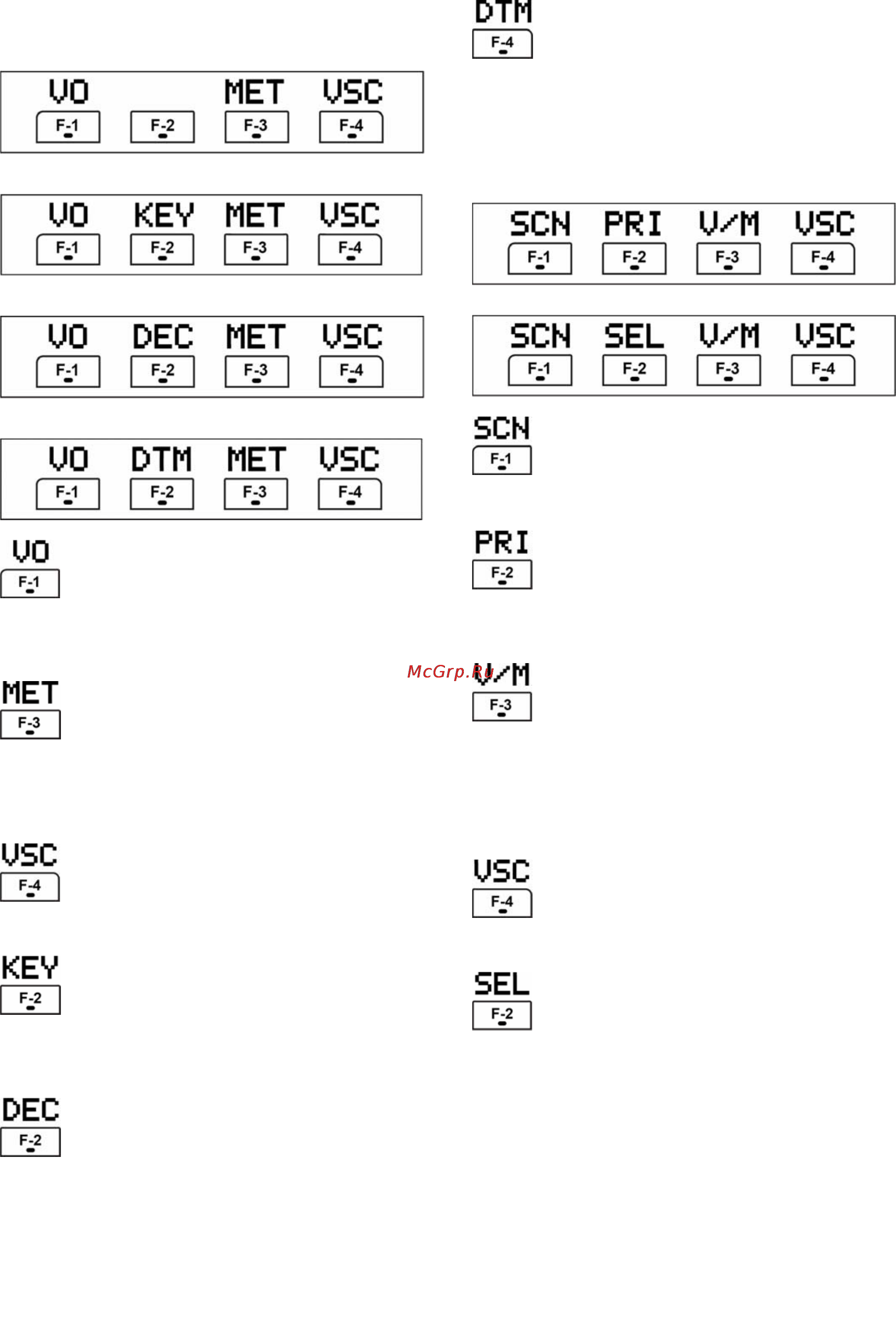

Функции Меню S-1
В ПРОЦЕССЕ SSB/AM ОПЕРАЦИЙ
В ПРОЦЕССЕ CW ОПЕРАЦИЙ
В ПРОЦЕССЕ RTTY ОПЕРАЦИЙ
В ПРОЦЕССЕ FM/WFM ОПЕРАЦИЙ
ДИКТОФОН
Нажмите, чтобы войти в режим диктофона.
• Появится голосовое TX/RX меню или корневое голосовое
меню – в зависимости от установки “VOICE 1st Menu” в
режиме разных (прочих) установок.
ВЫБОР ТИПА ИЗМЕРИТЕЛЯ
Нажимайте, чтобы выбрать тип измерителя (при
передаче), отображаемого на дисплее.
• Измеритель может показывать: Мощность, КСВ, ALC или
Степень сжатия голоса.
• В режиме приёма функционирует только S-метр.
ГОЛОСОВОЕ ШУМОПОДАВЛЕНИЕ
Нажимайте, чтобы включить/выключить функцию
управления голосовым шумоподавлением.
ОПЕРАЦИИ С КЛЮЧОМ
Нажмите, чтобы войти в режим памяти ключа.
• Появится меню посылки ключом или корневое меню ключа –
в зависимости от установки “KEYER 1st
Menu” в режиме
разных (прочих) установок.
ФУНКЦИЯ ДЕКОДИРОВАНИЯ RTTY
Нажимайте, чтобы включить/выключить
индикацию декодирования RTTY.
• Появится экран RTTY декодера.
DTMF ОПЕРАЦИИ
Нажмите, чтобы войти в режим памяти DTMF.
• Появится меню посылки DTMF или корневое меню DTMF – в
зависимости от установки “DTMF 1st Menu” в режиме разных
(прочих) установок.
Функции Меню S-2
РАБОТА В РЕЖИМЕ VFO
РАБОТА В РЕЖИМЕ ПАМЯТИ
СКАНИРОВАНИЕ
¬
Нажимайте кратковременно, чтобы запустить
или остановить сканирование.
ПРИОРИТЕТНОЕ
СКАНИРОВАНИЕ
Нажмите, чтобы начать или прекратить
приоритетное сканирование.
ВЫБОР VFO/ПАМЯТЬ
¬
Нажимайте кратковременно, чтобы
переключаться между режимами VFO и памяти.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы перенести частоту и режим работы из
выбранного канала памяти в индицируемый на
экране VFO.
ГОЛОСОВОЕ ШУМОПОДАВЛЕНИЕ
Нажимайте, чтобы включить или выключить
управление голосовым шумоподавлением.
СЕЛЕКТИВНОЕ СКАНИРОВАНИЕ
¬
Нажимайте кратковременно, чтобы
включить/выключить выбранные установки
сканирования в выбранном канале памяти.
¬
Нажмите и 2 секунды подержите нажатой,
чтобы стереть все выбранные установки
сканирования.
¬
В процессе сканирования нажимайте, чтобы
запустить или остановить выборочное
сканирование памяти.
