12
Компания «Т-ХЕЛПЕР»
(095) 742-3444

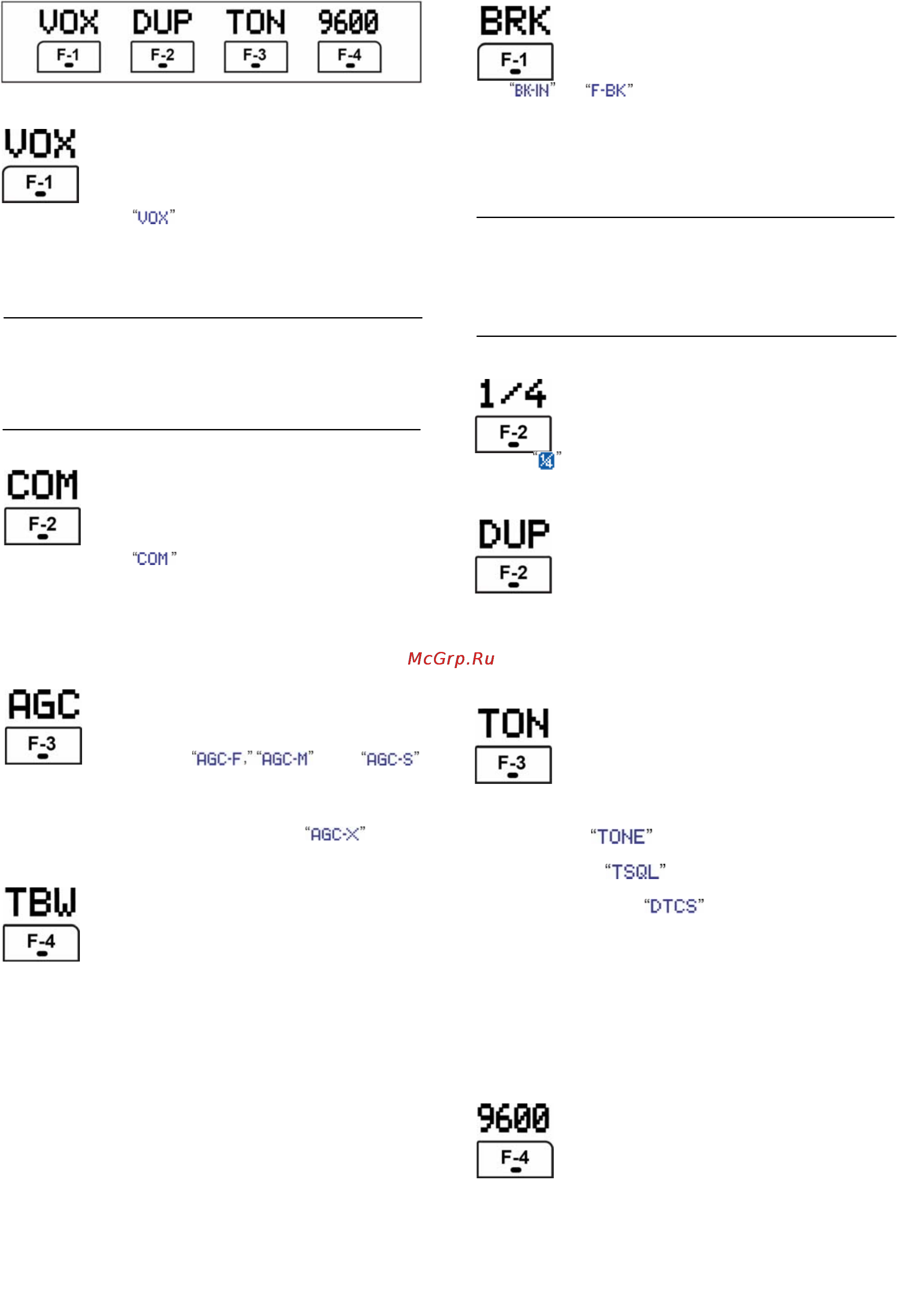

В ПРОЦЕССЕ FM/WFM ОПЕРАЦИЙ
ФУНКЦИЯ VOX
¬
Нажимайте кратковременно, чтобы
включить или выключить функцию
VOX.
• При активизации функции VOX загорается
аббревиатура
.
¬
Нажмите и подержите 1 секунду, чтобы войти в
режим установок VOX.
•
В режиме VOX-установок можно будет установить
усиление VOX, ANTI-VOX и задержку VOX.
9
Что такое функция VOX?
Функция VOX (передача, управляемая голосом)
включает передатчик, как только Вы начнёте
говорить в микрофон, и автоматически
возвращается к приёму, как только Вы замолчите.
РЕЧЕВОЙ КОМПРЕССОР
¬
Нажимайте кратковременно, чтобы
включить или выключить речевой
компандер.
• При включённом компандере загорается
аббревиатура
.
¬
Нажмите и подержите 1 секунду, чтобы войти в
режим установок компандера.
•
Речевой компрессор можно настроить в режиме
установки уровня сжатия.
АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА УСИЛЕНИЯ
¬
Нажимайте, чтобы изменить
постоянную времени цепи АРУ.
• Имеются: быстрая, средняя или медленная
АРУ -
или ,
соответственно.
¬
Нажмите и подержите 1 секунду, чтобы войти в
режим установки АРУ.
• Допускается отключение системы АРУ - .
ПОЛОСА ПЕРЕДАЮЩЕГО ФИЛЬТРА
¬
Нажмите кратковременно, чтобы
увидеть полосу передающего (TX)
фильтра.
• Появится соответствующий индикатор.
¬
Нажмите и подержите 1 секунду, чтобы
выбрать полосу передающего (TX) фильтра:
узкую, среднюю или широкую.
• В заводской установке имеются следующие фильтры.
Полосу каждого из фильтров можно задать в режиме
быстрых установок.
WIDE-ШИРОКИЙ : от 100 Гц до 2900 Гц
MID-СРЕДНИЙ : от 300 Гц до 2700 Гц
NAR-УЗКИЙ : от 500 Гц до 2500 Гц
ФУНКЦИЯ BREAK-IN
¬
Кратковременно нажимайте, чтобы
выбрать полу-break-in, полный
break-in (QSK) или break-in
выключен.
• или появляются при выборе полу-break-in’а
и полного break-in’а, соответственно.
• Внешний переключатель, например, ножной должен быть
подключён к разъёму ACC (ножка 3, ножка 7 или RTTY
SEND), если break-in отключён.
¬
Нажмите на 1 секунду, чтобы войти в режим
установки времени задержки break-in’а.
9
Что такое функция break-in
Полный break-in (QSK) активизирует приёмник
между передачей точек и тире. Это удобно при
работе в сетях или в процессе DX, когда
требуется «быстрый отклик».
ФУНКЦИЯ 1/4
Нажимайте для включения/выключения
функции ¼ скорости настройки в
режимах CW и RTTY.
• Когда функция ¼ активизирована, загорается
значок
, и становится возможной тонкая настройка.
ФУНКЦИЯ ДУПЛЕКСА
¬
Нажимайте, чтобы выбрать
направление дуплексного сдвига
при передаче или вообще
отключить эту функцию.
¬
Подержите нажатой 1 секунду, чтобы включить
или выключить функцию работы через
ретранслятор.
СУБ-ТОНАЛЬНЫЕ FM ОПЕРАЦИИ
¬
Нажимайте кратковременно, чтобы
установить нужный суб-тон для
репитера, функцию суб-тонального
шумоподавления, DTCS или вообще
отключить суб-тоны.
• Когда активизирована функция суб-тона для репитера,
горит слово
.
• Когда включено суб-тональное шумоподавление, горит
аббревиатура
.
• Когда активизирована функция DTCS шумоподавления,
горит аббревиатура
.
¬
Нажмите и 1 секунду подержите, чтобы войти в
режим установки суб-тональной частоты или
кода DTCS.
• Также доступна функция суб-тонального сканирования.
¬
Нажмите и не отпускайте, чтобы передать
тональный сигнал 1750 Гц при нажатии и
удержании клавиши передачи [PTT].
РЕЖИМ 9600
Нажимайте, чтобы включить или
выключить скорость обмена данными
9600 бод.
