76
Компания «Т-ХЕЛПЕР»
(095) 742-3444

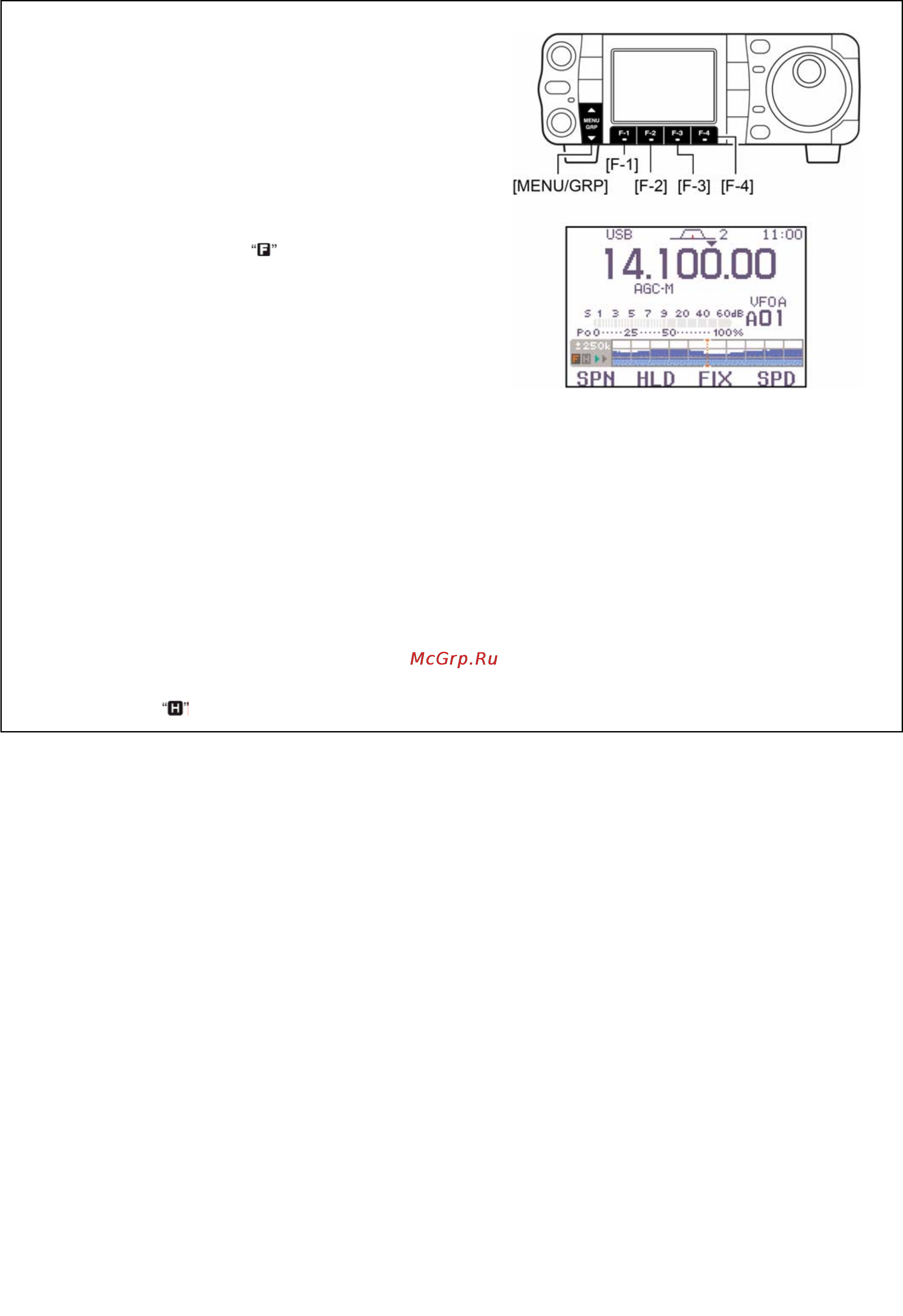

Фиксированный режим
Показывает сигналы в указанном частотном
диапазоне. В этом режиме выбранный
диапазон частот оценивается на взгляд.
1 Выберите режим работы и частоту.
2 Войдите в меню G-1 (Графика).
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню G (Графика).
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню G-1 (Спектр).
3 Кратковременно нажмите на [F-3 FIX], чтобы
выбрать фиксированный режим.
• На экране зажжётся буковка .
4 Кратковременно нажимайте на [F-4 SPD],
чтобы выбрать скорость развёртки экрана.
• Значки “X” или “XX” означают Малую или Большую
скорость развёртки, соответственно.
5 Один или более раз нажимайте на [F-1
SPN], чтобы выбрать нужный шаг
перестройки частоты.
• Имеются шаги перестройки ±10, 25, 50, 100 и 250 кГц.
• Чтобы выбрать шаг ±10 кГц, на 1 секунду нажмите на
[F-1 SPN].
• Появление значков “<” или “>” будет означать, что
индицируемая частота вышла за допустимые
пределы. Поместить индицируемую частоту в центр
экрана можно, если нажать и не отпускать [F-3 FIX].
• Простой спектроскоп работает в режиме удержания
максимальных (пиковых
) уровней сигнала. Пиковые
уровни индицируются на фоне текущего спектра
различными цветами до тех пор, пока не будет
изменена частота приёма. Это состояние можно
изменить, если нажать и не отпускать 1 секунду
кнопки [F-2 HLD], или просто выйти из режима
спектроскопирования.
6 Нажмите на [F-2 HLD], чтобы «заморозить»
текущее изображение спектра на экране.
• Пока изображение «заморожено», на экране будет
гореть буковка
.
ЗАПОМНИТЕ: Если в окно спектроскопа
вместо чёткого спектра выводится один
сплошной шум, выключите предусилитель и
включите аттенюатор, чтобы понизить
уровень входного сигнала и повысить
читаемость (разборчивость) показаний
спектроанализатора.
