88
Компания «Т-ХЕЛПЕР»
(095) 742-3444

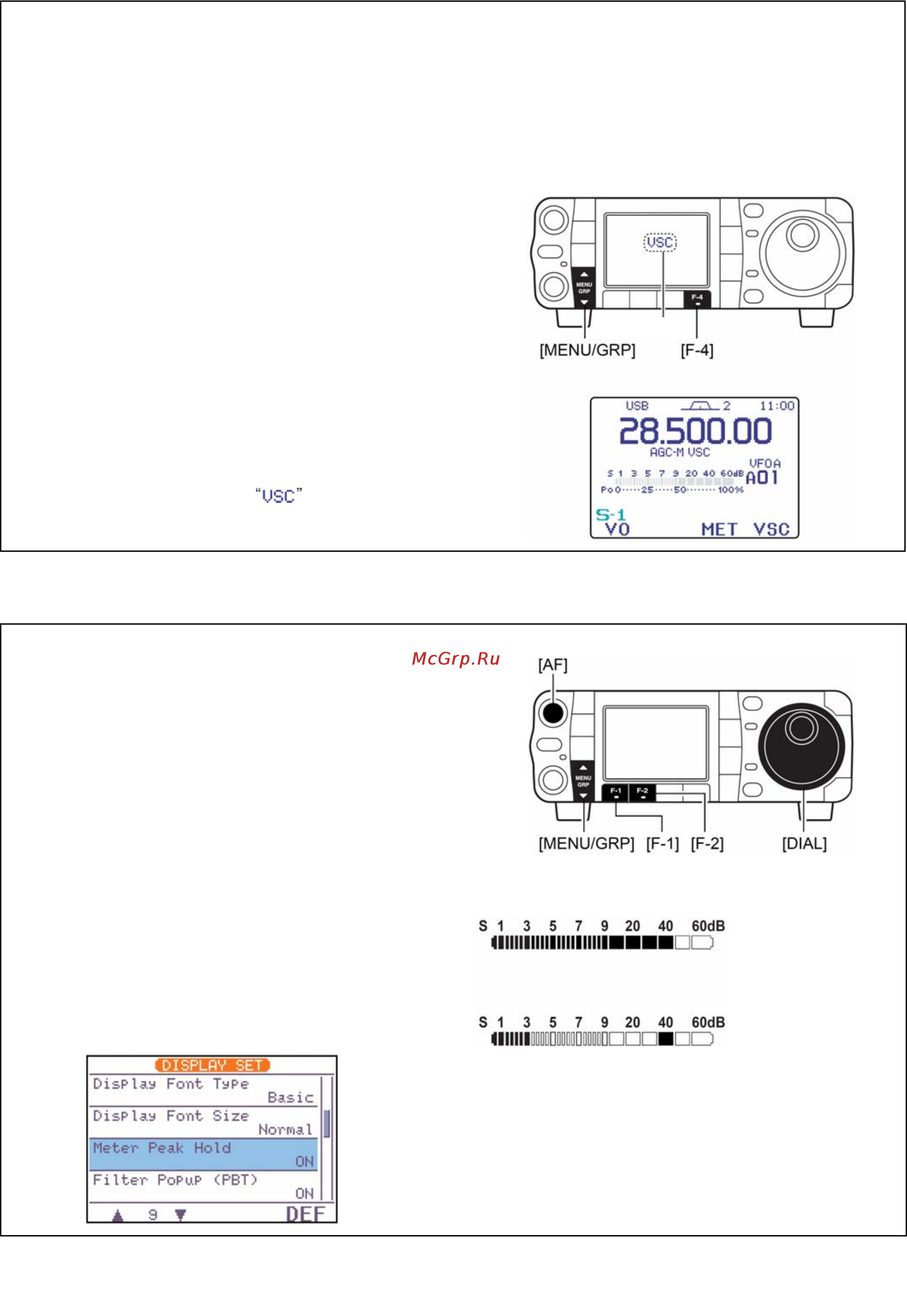

Функция шумоподавления по голосу - VSC
Эта функция очень полезна, когда Вы не хотите
слушать немодулированных сигналов. Когда
функция голосового шумоподавления
активизирована, трансивер проверяет
принимаемые сигналы на предмет присутствия
в них голосовых компонент.
Если в приходящем сигнале есть признаки
голоса и тональность этих голосовых компонент
меняется в течение 1 секунды, то
шумоподавитель открывается. Если же в
приходящем
сигнале нет признаков
человеческой речи или тональность этой,
якобы человеческой речи, не меняется в
течение 1 секунды, шумоподавитель не
открывается.
1 Войдите в меню S-1 или S-2.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1 или S-2.
2 Нажмите на [F-4 VSC], чтобы включить
функцию голосового шумоподавления.
• На дисплее зажжётся значок .
•
Функция голосового шумоподавления
доступна в телефонных режимах SSB, AM,
FM, WFM.
•
Также функцией голосового
шумоподавления можно пользоваться при
операциях сканирования в режимах AM,
FM или WFM.
Функция удержания S-метром максимальных значений
У S-метра есть функция «лёгкого замораживания»
максимальных значений. Максимальный выброс
принимаемого сигнала остаётся на индикаторе
приблизительно 0.5 секунды. Если нужно, то
функцию можно отключить в режиме установок
дисплея (“Meter Peak Hold” - OFF).
1 Кратковременно нажмите на [AF
(SET
)], чтобы
войти в меню режима установок.
2 Нажмите на [F-1 DISP], чтобы войти в режим
установки дисплея.
3 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать строчку “Meter Peak Hold”.
4 Вращая ручку настройки, выбирайте
состояние функции: включена-ON или
выключена-OFF.
• Нажмите на [F-4 DEF], чтобы вернуться к заводской
установке.
5 Дважды нажмите на кнопку [T
(MENU/GRP)
],
чтобы выйти из режима установки и
вернуться в обычный режим работы.
[ПРИМЕР]:
S-метр зафиксировал
максимальный уровень
сигнала в 40 дБ.
Сила сигнала упала, но
зафиксированный
максимум остался на
индикаторе на ~ 0.5
секунды.
Появится
