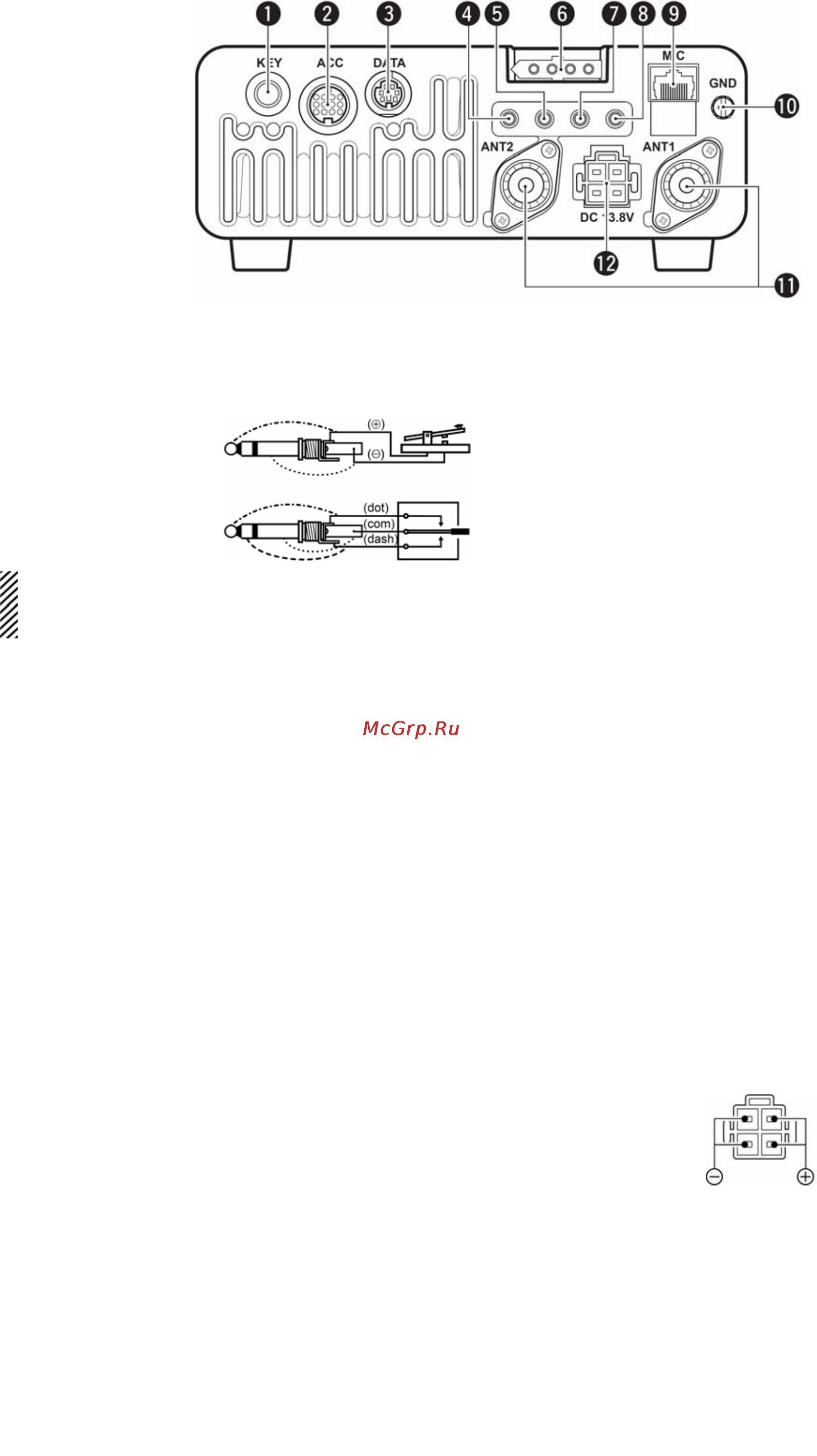

Задняя панель
(
(
1
1
)
)
РАЗЪЁМ ЭЛЕКТРОННОГО КЛЮЧА [KEY]
Сюда подключается механический ключ,
активизирующий встроенный электронный.
•
•
Выбор между встроенным электронным и прямым
ключом делается в режиме установки ключа.
При подключении прямого
ключа.
При подключении
механического ключа.
Если Вы пользуетесь выносным электронным
ключом, проверьте, чтобы его выходное
напряжение не превышало 0.4 Вольта.
(
(
2
2
)
)
РАЗЪЁМ ДЛЯ ПРИНАДЛЕЖНОСТЕЙ [ACC]
Предназначен для подключения внешнего
оборудования, например, TNC для передачи
данных, линейного усилителя, автоматического
антенного селектора/тюнера и т.п.
•
•
Смотри следующую страницу, где приведена разводка
его контактов.
(
(
3
3
)
)
РАЗЪЁМ ДАННЫХ [DATA]
Это 6-ти контактный мини-DIN разъём для
подключения TNC и др. для пакетных операций.
•
•
Смотри следующую страницу, где приведена разводка
его контактов.
(
(
4
4
)
)
ВЫХОДНОЙ ВИДЕО РАЗЪЁМ [VOUT]
В этот разъём выводится выходной видео
сигнал.
(
(
5
5
)
)
РАЗЪЁМ CI-V ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ [REMOTE]
¬
¬
Предназначен для подключения
персонального компьютера для
дистанционного управления функциями
трансивера.
¬
¬
Предназначен для взаимодействия этого
трансивера с другим Icom’овским CI-V
трансивером или приёмником.
(
(
6
6
)
)
РАЗЪЁМ УПРАВЛЕНИЯ ТЮНЕРОМ [TUNER]
Сюда подключается управляющий кабель от
приобретаемого отдельно автоматического
антенного тюнера AH-4
HF/50 МГц AUTOMATIC
ANTENNA TUNER.
(
(
7
7
)
)
РАЗЪЁМ RTTY [RTTY]
Сюда подключается внешний терминал для
RTTY (FSK) операций.
•
•
Полярность ключа, частоты маркера/сдвига и т.п. можно
установить в режиме быстрых установок.
(
(
8
8
)
)
РАЗЪЁМ ВЫНОСНОГО ДИНАМИКА [EXT SP]
Сюда можно подключить выносной динамик с
сопротивлением 4 – 8 Ом.
(
(
9
9
)
)
МИКРОФОННЫЙ РАЗЪЁМ [MIC]
Сюда подключается коммуникатор из
комплекта поставки (разъём запараллелен с
находящимся на передней панели).
•
•
См. стр. 3, где приведены замечания по микрофонам.
•
•
См. стр. 16, где дана разводка его контактов.
(
(
1
1
0
0
)
)
ЗАЗЕМЛЯЮЩИЙ ЭЛЕКТРОД [GND]
Подключите этот электрод к корпусу станции
или автомобиля, чтобы исключить поражение
электрическим током, TVI, BCI и прочие
неприятности.
(
(
1
1
1
1
)
)
АНТЕННЫЕ РАЗЪЁМЫ [ANT1], [ANT2]
Сюда подключается 50-ти Омная антенна с
разъёмом PL-259.
•
•
[ANT1] предназначен для подключения HF/50 МГц’овой
антенны.
•
•
[ANT2] предназначен для подключения 144/430 МГц’овой
антенны.
•
•
ANT1 используется ниже, а ANT2 – выше 60-ти МГц.
(
(
1
1
2
2
)
)
РАЗЪЁМ ПОДАЧИ ПИТАНИЯ [DC 13.8V]
Сюда через прилагаемый силовой кабель
подаётся напряжение питания 13.8 Вольт
постоянного тока.
Вид со стороны задней панели
ВНИМАНИЕ: НЕЛЬЗЯ пользоваться сигаретным
прикуривателем для питания трансивера в автомобиле.
Такое подключение может привести к «проседаниям»
напряжения питания, кроме того помехи от системы
зажигания могут наложиться на передаваемый или
принимаемый сигнал.
