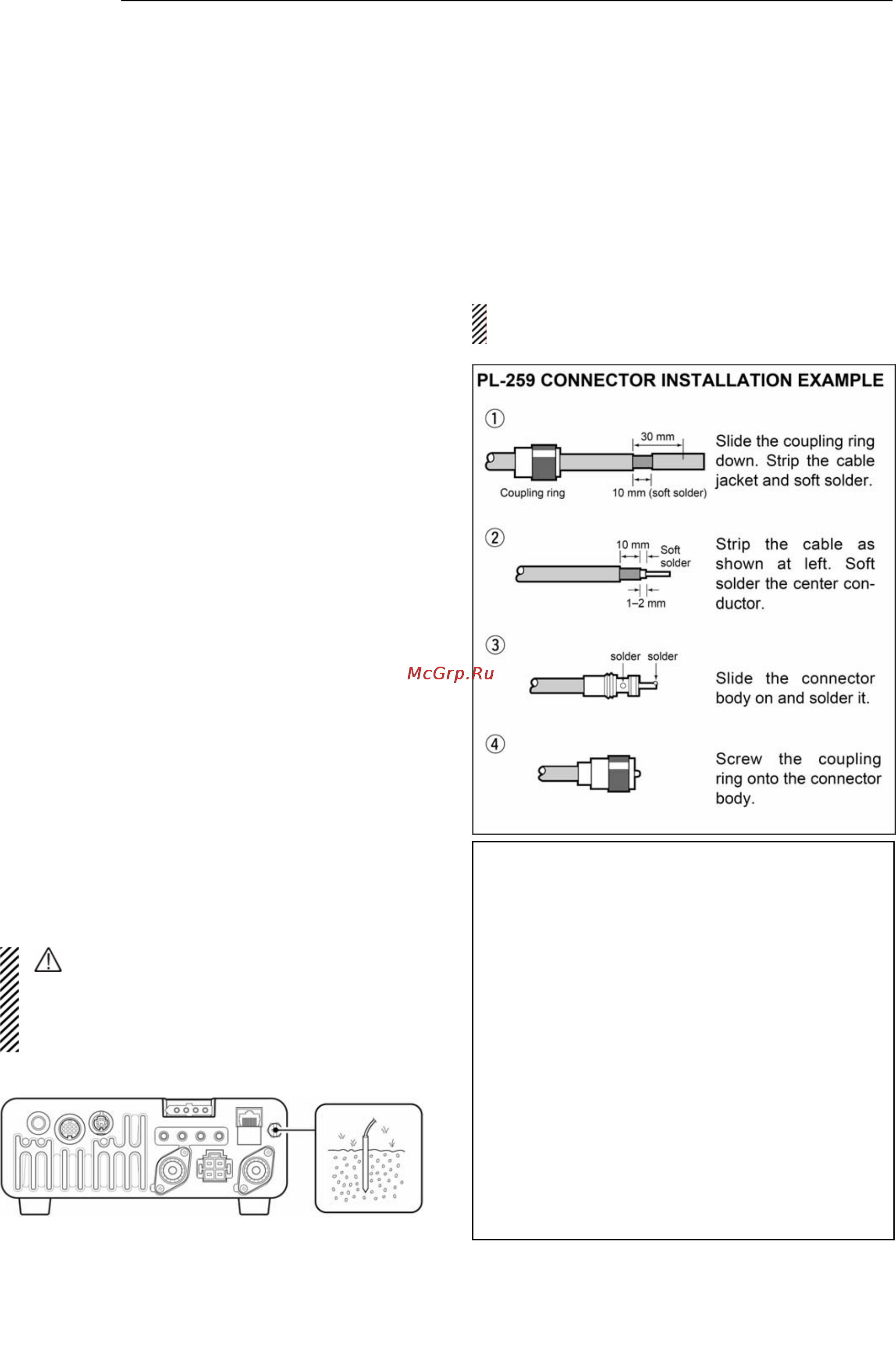

![Icom IC-7000 [22/100] Заземление](/views2/1033705/page22/bg16.png)
21
Компания «Т-ХЕЛПЕР»
(095) 742-3444
2
УСТАНОВКА И ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Распаковка
После распаковки немедленно сообщите о любых
повреждениях доставлявшей фирме или Вашему
дилеру. Сохраните всю упаковочную тару.
Названия и изображения входящих в комплект
поставки IC-7000 принадлежностей приведено на
стр. 1 данной инструкции.
Куда поставить трансивер
Найдите для трансивера такое место, где
обеспечивалась бы его хорошая вентиляция,
отсутствовали источники сильного тепла или
холода, где не было бы вибраций. Ставьте его
подальше от телевизионных приёмников,
комнатных теле антенн, радиоприёмников и
вообще любых радиоэлектронных устройств.
Заземление
Во избежание поражения электрическим током,
наводок на телевизоры (TVI), радиовещательные
приёмники (BCI) и прочих неприятностей
обязательно заземлите трансивер,
воспользовавшись для этого специальным
электродом [GND], который расположен на задней
стенке аппарата.
Для достижения наилучших результатов
соедините трансивер с длинным медным
заземляющим штырём, глубоко вбитым в землю,
толстым проводом или шиной. Постарайтесь
сделать так, чтобы
расстояние между земляным
электродом трансивера [GND] и вбитым в почву
штырём, было минимальным.
ВНИМАНИЕ: НЕЛЬЗЯ
соединять
электрод [GND] с газовыми или
отопительными трубами, т.к. такое
«заземление» может привести к взрыву или
поражению Вас электрическим током.
Подключение к антенне
В радиосвязи антенна является самым критичным
элементом, отвечающим при передаче за
излучаемую в эфир мощность и чувствительность
приёмника. Пользуйтесь только хорошо
согласованными 50-ти омными антеннами и
качественными подводящими фидерами.
Рекомендуется добиться КСВ (коэффициента
стоячей волны) передающего тракта 1.5 и ниже.
ВНИМАНИЕ:
Защитите Ваш трансивер от
повреждений молнией грозоразрядником.
КСВ АНТЕННЫ
Каждая антенна настраивается для работы
во вполне определённом диапазоне частот –
за пределами этого частотной полосы КСВ
начинает недопустимо возрастать. При
достижении КСВ величины приблизительно
2.0, выходная мощность передатчика
начинает принудительно снижаться, чтобы
предохранить от пробоя выходной
транзистор. В таких случаях Вам
понадобится антенный тюнер для более
тщательного согласования трансивера с
антенной.
Низкий КСВ позволяет
передатчику отдавать в эфир полную
выходную мощность, даже если у Вас стоит
антенный тюнер. Ваш IC-7000 оснащён
КСВ’ометром, чтобы можно было в
реальном масштабе времени
контролировать антенный КСВ.
