Функция быстрого разноса частот
Когда Вы ловите DX-станцию, очень важно быстро
решить, как установить разнос частот.
Если, нажав и 1 секунду подержав [F-1 SPL],
активизировать режим с разносом частот, то
неиндицируемый VFO автоматически
перестраивается на плюс/минус частоту сдвига,
запрограммированную в режиме прочих (других)
установок, или уравнивается по частоте с
индицируемой частотой, когда в качестве разноса
запрограммирована
величина 0.000 МГц
(заводская установка).
Это сокращает время, требуемое на запуск работы
с разносом частот.
Быстрый разнос частот включается по умолчанию,
но может быть отключён в режиме прочих (других)
установок.

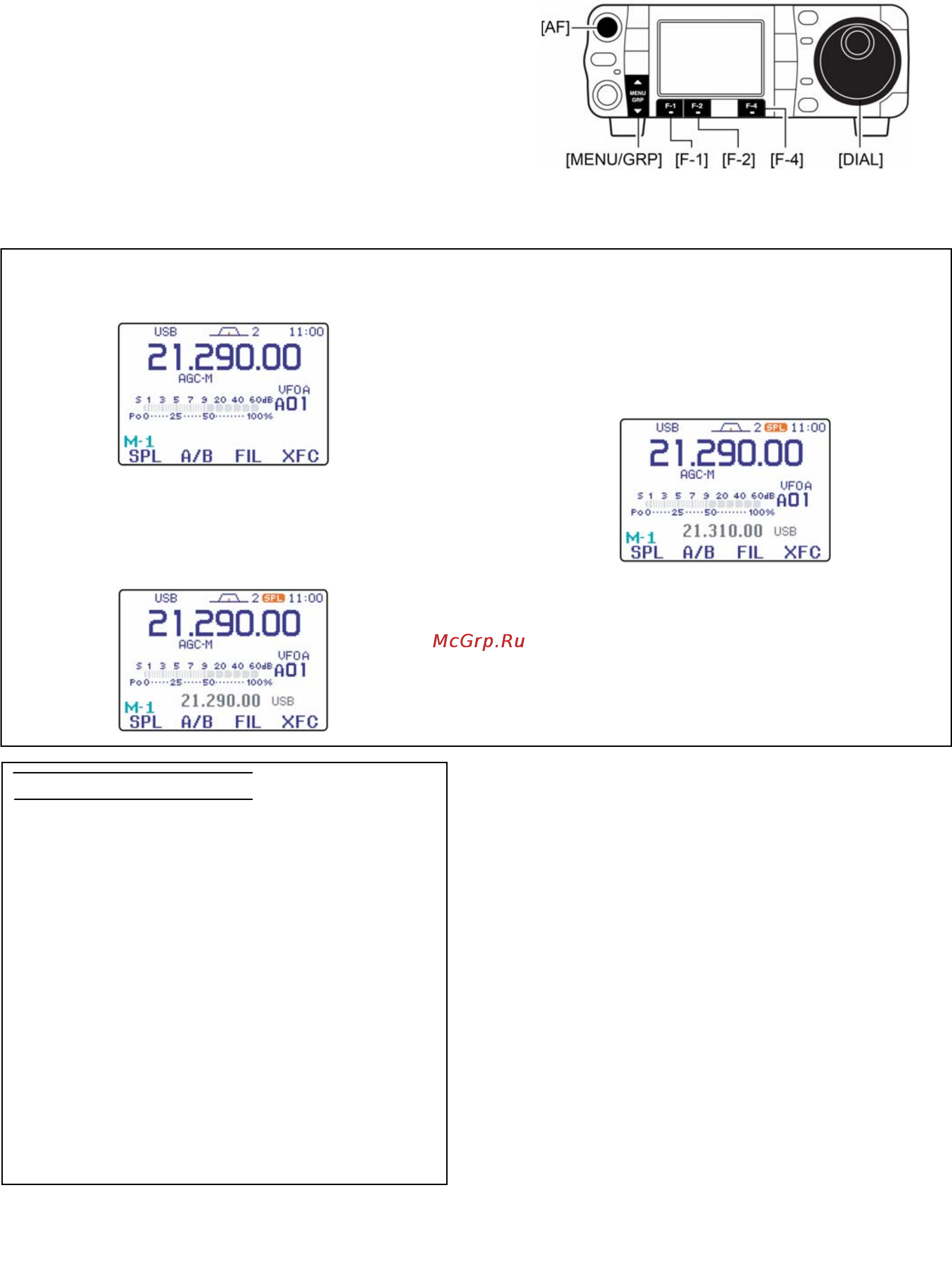

1 Предположим, что Вы работаете на частоте
21.290 МГц (USB) с VFO A.
2 Нажмите и 1 секунду подержите [F-1 SPL]
(M-1).
• Включится режим работы с разносом частот.
• Параметры VFO A и VFO B сравняются.
3 При нажатой кнопке [F-4 XFC] (M-1) вращайте
ручку настройки, чтобы установить разнос
частот.
• Также можно нажать на [XFC] коммуникатора HM-151.
• Частоту передачи можно прослушивать при нажатой
кнопке [F-4 XFC].
ПРАКТИЧЕСКИЙ ПРИМЕР
Когда Вы охотитесь за DX-станциями, то ожидаете,
что DX-станция скажет “вверх на ‘X’ кГц” о своей
приёмной частоте:
ДЕЙСТВИЯ 1
1 На 1 секунду нажмите [F-1 SPL] (M-1), чтобы
подготовиться к работе с разносом частот.
2 Если DX-станция скажет “вверх на 10 кГц”:
• Нажимайте на [F-INP/ENT], [1], [0], а затем на [F-1
SPL] (M-1).
• Или вращайте ручку настройки.
ДЕЙСТВИЯ 2
Если DX-станция скажет “ниже на 5 кГц” до того, как
Вы успеете переключиться к работе с разносом
частот:
¬
Нажимайте на [F-INP/ENT], [], [5], а затем на
кнопку [F-1 SPL] (M-1).
• Включится режим с разносом частот, а частота “ниже
на 5 кГц” появится в нижнем частотном окне.
