Операции с полосой пропускания - двойная PBT
Обычная функция PBT (Регулировка Полосы
Пропускания) электронным образом сужает
полосу пропускания по ПЧ, слегка сдвигая
центральную частоту ПЧ, чтобы ослабить помехи.
В этом трансивере функцию PBT выполняет
цифровая система DSP. Установка (вращение)
обеих ручек [PBT
/M-ch/RIT
] в одно и то же
положение сдвигает ПЧ.
¬
Кратковременно нажмите на [PBT/M-ch/RIT],
чтобы выбрать функцию двойной PBT, если M-
ch-RIT уже выбрана.
• Индикатор [PBT/M-ch/RIT] загорится зелёным цветом.
• В графическом окне появятся ширина полосы
пропускания и величина сдвига частоты. Это окно можно
отключить в режиме установки дисплея.
¬
Войдя в меню M-1, на 1 секунду нажмите на
кнопку [F-3 FIL], чтобы войти в режим установки
фильтра. В режиме установки фильтра
появятся текущие выбранные полоса и сдвиг
частоты.
¬
Чтобы установить регуляторы [PBT
/M-ch/RIT
] в
среднее положение, 1 секунду подержите
нажатой [PBT
/M-ch/RIT(CLR)
].
Диапазон регулировки зависит от полосы
пропускания и режима работы ― и в пределе
может достигать половины ширины полосы. PBT
регулируется с шагом 100 Гц (в режиме AM) или
25 Гц (в остальных режимах).
[PBT
/M-ch/RIT
(CLR)] кнопка/[PBT] (внутренняя) ручка
Ручка [PBT] (внешняя) [MENU/GRP]
Индикатор «точка» появляется,
когда PBT активизирована Выбранный фильтр
Появляется специальное окошко
•
В отсутствие помех регулятор [PBT] нужно
держать в среднем положении (установки PBT
обнулены).
•
Когда используется PBT, тембр звука может
меняться.
•
Функция не действует в режимах FM и WFM.
•
При вращении [PBT] возможно появление шумов. Это
происходит вследствие работы цифрового
устройства DSP и ни в коем случае не означает
неисправности.

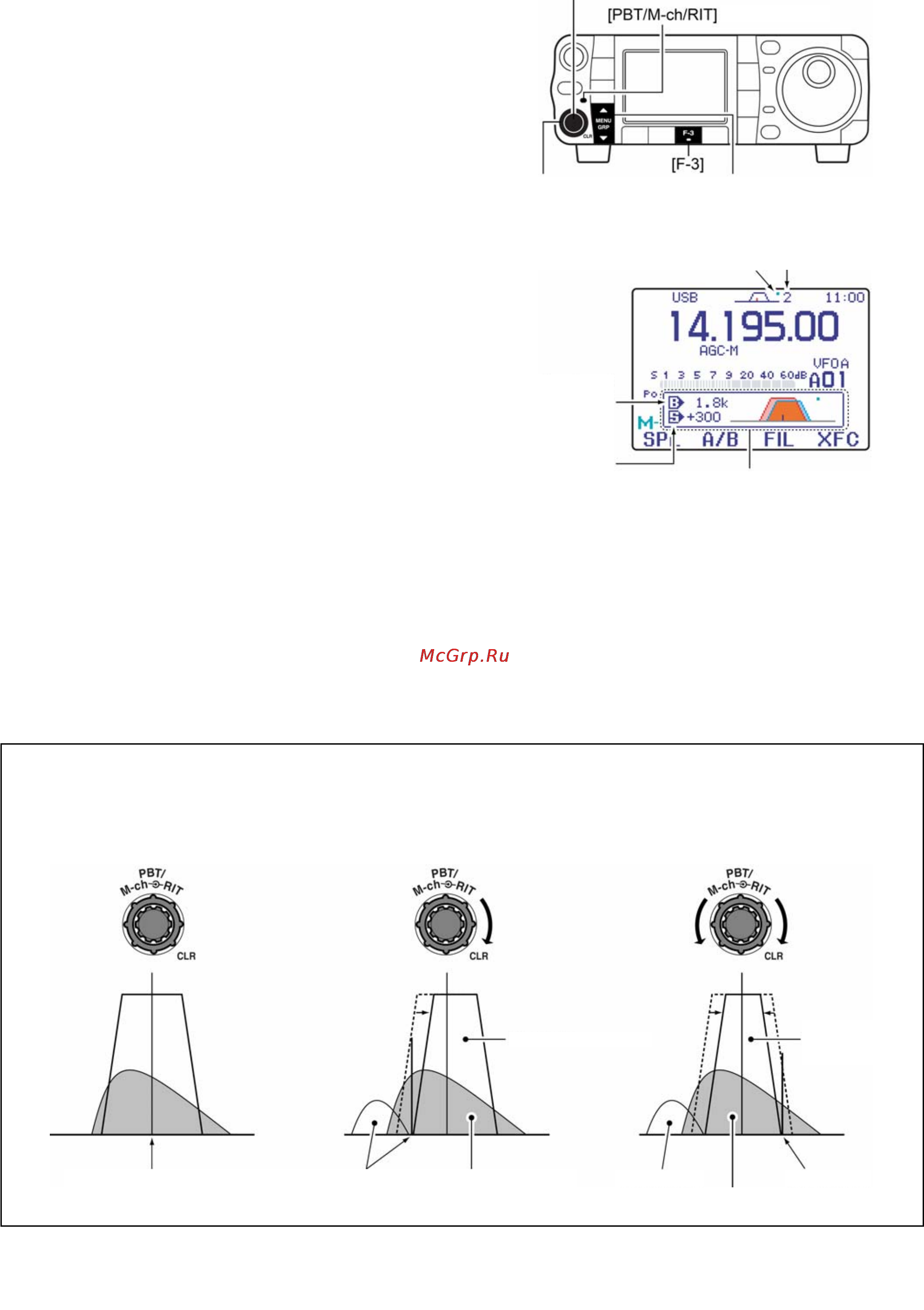

ПРИМЕР ДЕЙСТВИЯ PBT
Оба регулятора в «Обрезаются» нижние «Обрезаются» как высшие,
среднем положении частоты так и низшие частоты
Полезный сигнал
Полоса
пропускания
Сдвиг частоты
ин
д
икато
р
Полоса п
р
оп
у
скания
Полоса
пропускания
Центральная частота ПЧ Помеха Полезный сигнал
Помеха Помеха
