Описание VFO
VFO – это английская аббревиатура от Генератора на
основе Синтезатора Частоты, традиционно его относят
к гетеродинам.
VFO IC-7000 имеет некоторые отличия. VFO,
индицируемый на экране IC-7000, действует, как
компьютерное окно, и показывает одну частоту и один
режим работы.
Вы можете вызывать требуемую частоту в VFO с
помощью кнопки чтения из записной книжки или
воспользовавшись функцией переноса содержимого из
памяти. Кроме того, Вы можете менять частоту ручкой
настройки [DIAL] и выбрать режим работы кнопкой
[MODE] или вызвать предыдущую использовавшуюся
частоту и режим работы из диапазонного стекового
регистра.
У IC-7000 имеются два VFO, специально
предназначенных для работы с разносом частот. Эти
VFO называются VFO A и VFO B. При работе Вы
можете пользоваться нужным VFO для вызова частоты
и режима работы.
Различия между режимами работы с VFO и с памятью
РЕЖИМ VFO
Каждый VFO показывает частоту и режим работы. Если
изменить частоту или режим работы, VFO
автоматически запоминает новую частоту и режим
работы.
Когда установки VFO заменяются частотой и режимом
работы, взятых из другого VFO или из режима памяти,
на экране появляются последние из использовавшихся
этим VFO частота и режим работы.

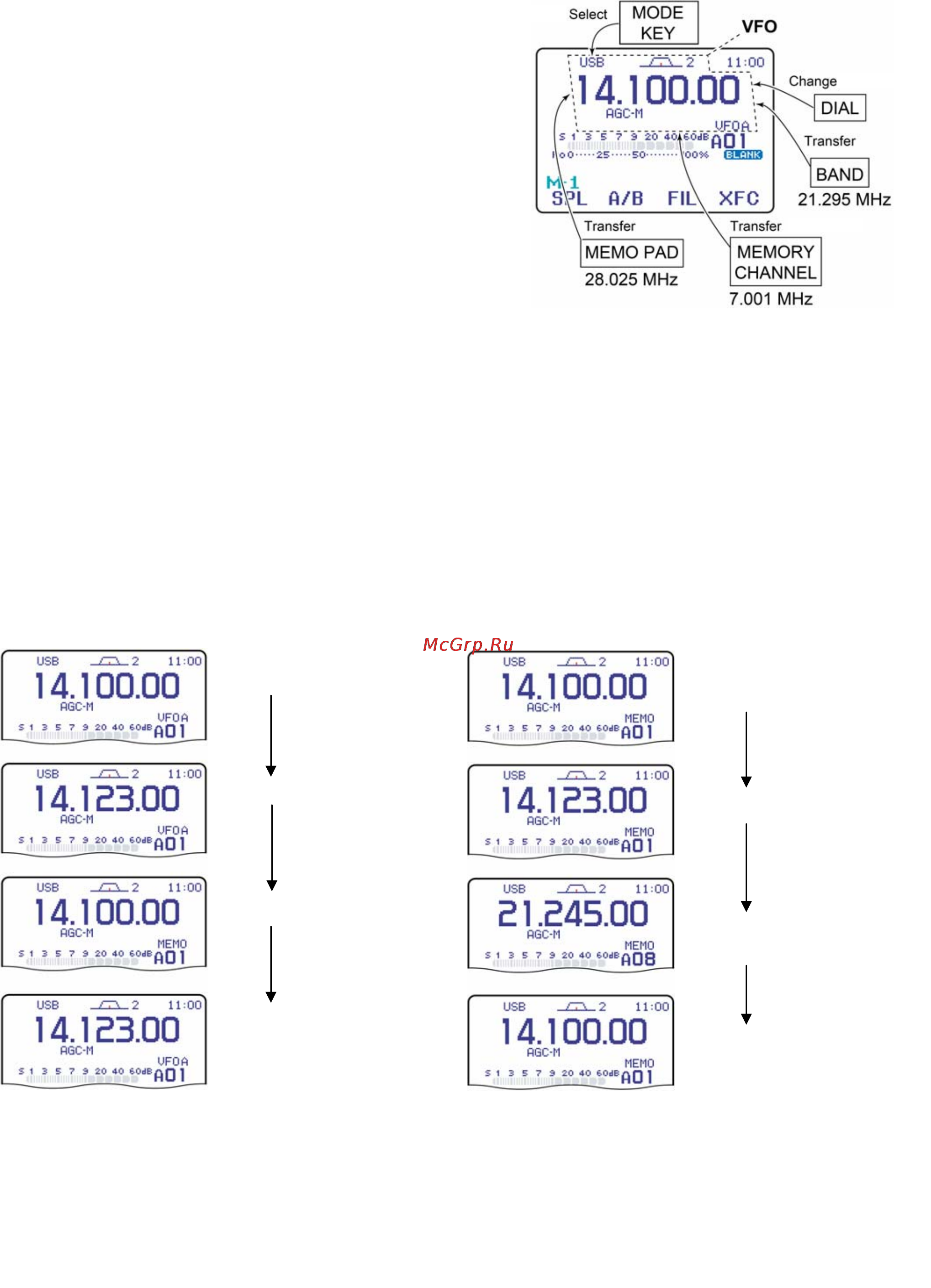

[ПРИМЕР]
Выбран VFO.
Частота изменена.
Выбран режим памяти.
Ещё раз выбран VFO.
Появится изменённая частота (14.123 МГц).
РЕЖИМ ПАМЯТИ
Каждый канал памяти показывает частоту и режим
работы, как и VFO. Но при изменении частоты или
режима работы канал памяти эти новые частоту и
режим работы не запоминает.
При замене содержимого канала памяти новой частотой
и режимом работы, взятых из другого канала памяти или
VFO, на экране появляются эти новые запомненные
частота
и режим работы.
[ПРИМЕР]
Выбран канал памяти 1.
Частота изменена.
Выбран другой канал
памяти.
Ещё раз выбран канал
памяти 1.
Изменённая частота (14.123 МГц) не появится –
вместо неё появится запомненная частота (14.100
МГц).
- Изменение
- Пе
р
енос
Выбо
