98
Компания «Т-ХЕЛПЕР»
(095) 742-3444

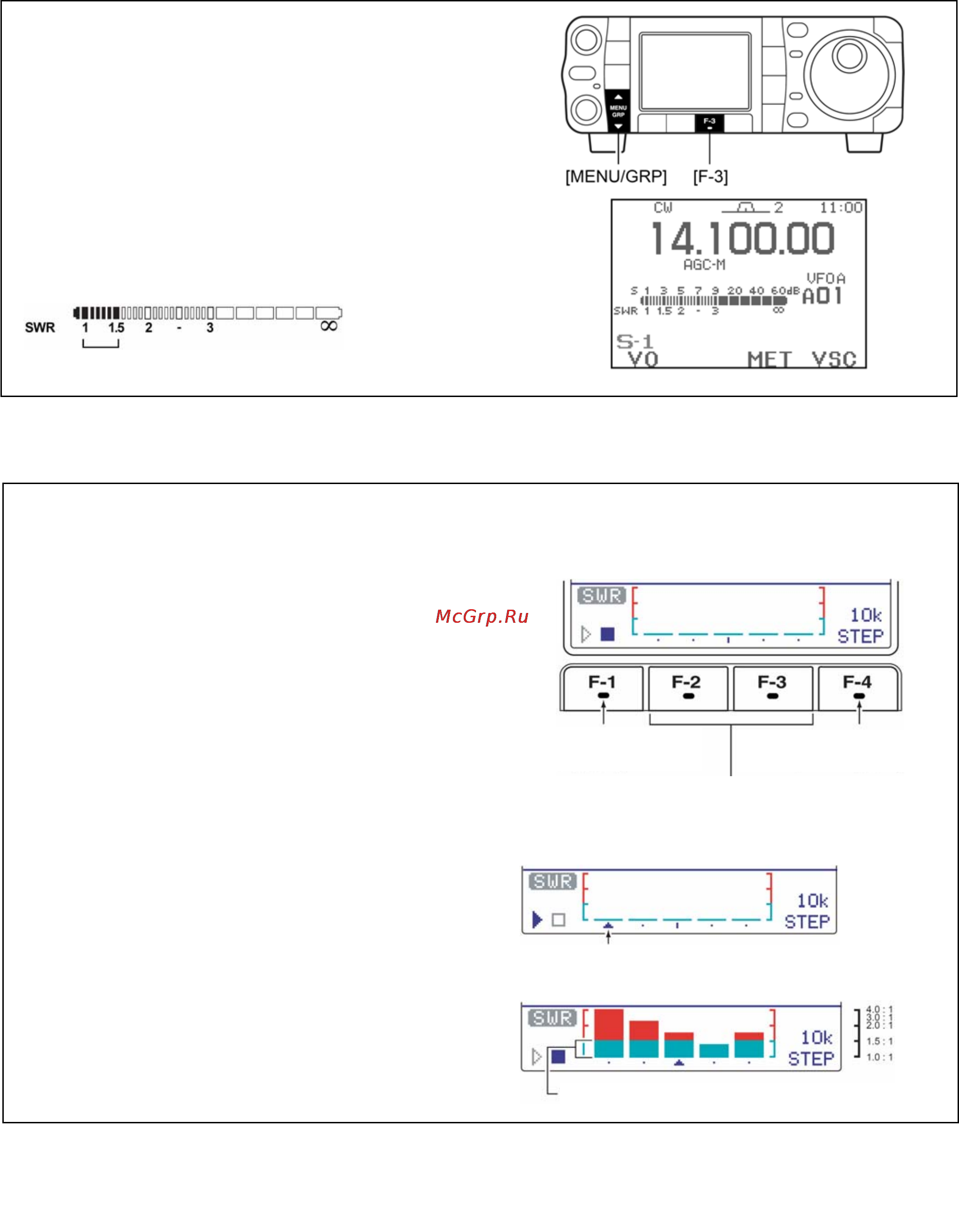

Измерение КСВ - SWR
В IC-7000 встроен КСВ’ометр для измерения
качества согласования с антенной – никакого
дополнительного оборудования для этих целей
Вам теперь не понадобится.
IC-7000 может показывать измеренный КСВ в 2-х
формах – линейчатым способом или рисованием
своего рода гистограммы.
Линейчатый способ
1 Кнопкой [MODE] переключитесь в режим CW
или RTTY.
2 Проверьте, чтобы выходная мощность у Вас
была бы не менее 30 Ватт.
3 Войдите в меню S-1.
4 Один или более раз нажмите на [F-3 MET],
чтобы выбрать КСВ’ометр.
5 Начинайте нажимать на ключ или нажмите
на [PTT] и говорите, а затем смотрите на
показания КСВ’ометра.
Если КСВ не более 1.5 – антенна хорошо согласована!
Если КСВ больше 1.5 – проверяйте соединения, кабели и т.п.
Наилучшее согласование в этом диапазоне!
Гистограмма
Графический способ измерения КСВ позволит
Вам наблюдать его поведение вплоть до всего
данного рабочего диапазона.
1 Убедитесь в том, что выходная мощность у
Вас не менее 30 Вт.
2 Установите центральную частоту для
измерения КСВ.
3 Войдите в меню G-3 (Графика).
4 Нажимайте и 1 секунду держите [F-4 STEP]
один или более раз, чтобы
выбрать нужный
измерительный шаг из ряда 10, 50, 100 или
500 кГц.
5 Нажимая на [F-2] или [F-3], чтобы задать
количество шагов измерения из ряда 3, 5, 7,
9, 11 и 13.
6 Нажмите на [F-1], чтобы начать измерение.
7 Нажмите кнопку [PTT] коммуникатора и не
отпускайте её для измерения КСВ.
• Под гистограммой появится частотный маркер “S”.
• Вы автоматически окажетесь в режиме RTTY.
8 После отпускания [PTT], частотный маркер и
индикация частоты перескочат на
следующую подлежащую измерению
частоту.
9 Повторяйте шаги 7 и 8, чтобы измерить
КСВ во всём диапазоне.
Пока КСВ не превосходит 1.5 – у Вас всё
замечательно согласовано в данном
частотном диапазоне.
Нажмите на [F-2] или [F-3], чтобы выбрать количество
шагов измерения КСВ.
•
Измерение (после нажатия на [F-1])
Появится частотный маркер, который перемещается дальше
после измерения.
В этом диапазоне антенна хорошо согласована
Нажмите на [F-1] для
начала измерения.
Нажмите на [F-4] для выбора
числа измерительных шагов.
