11
Компания «Т-ХЕЛПЕР»
(095) 742-3444

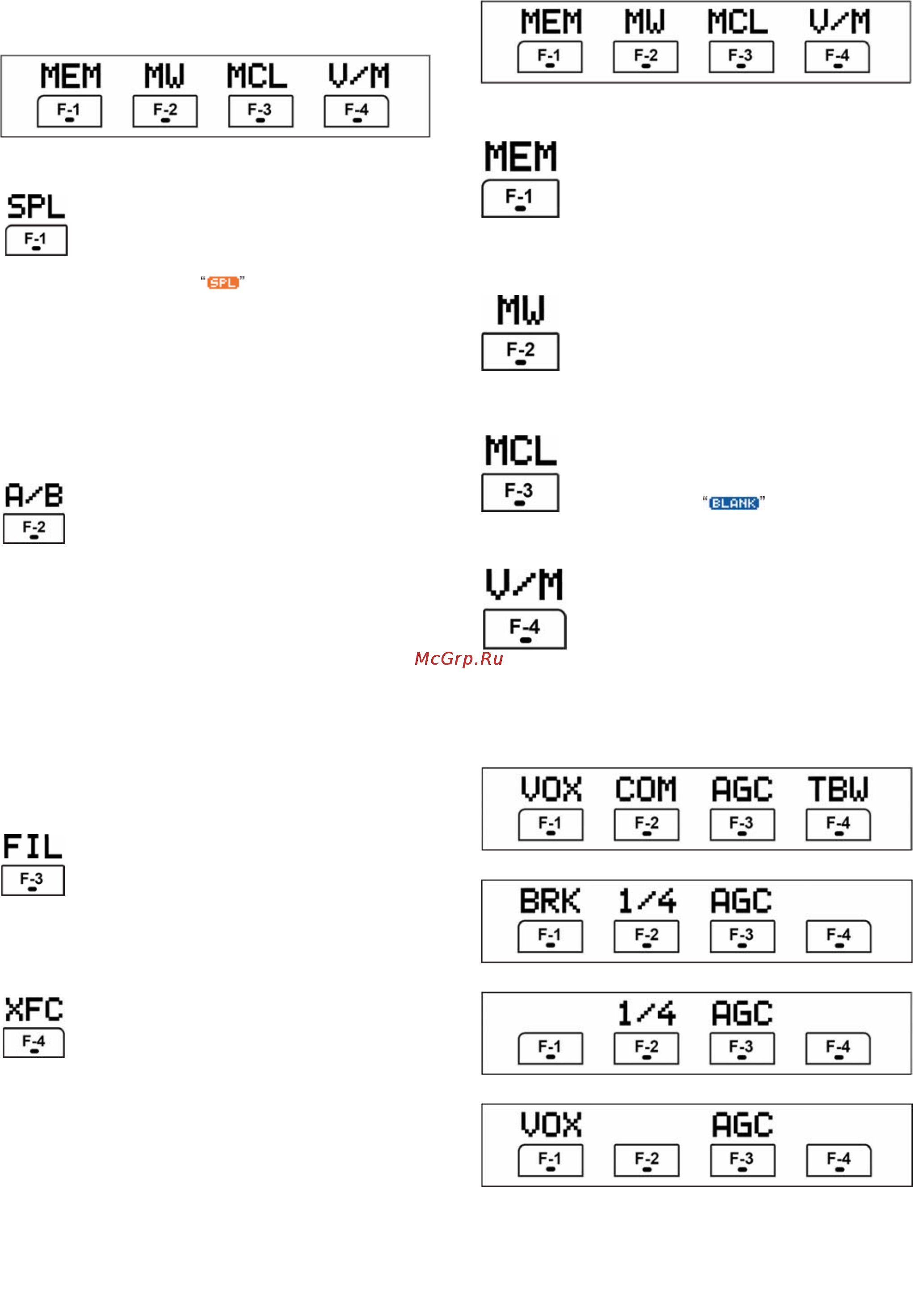

Многофункциональные кнопки
Функции Меню M-1
ОПЕРАЦИИ С РАЗНОСОМ ЧАСТОТ
¬
Кратковременно нажимайте, чтобы
включить/отключить функцию разноса
частот.
• При включённой функции разноса частот
появляется
и частота передачи.
¬
Подержите нажатой 1 секунду, чтобы включить
функцию быстрого разноса частот.
• Частоту сдвига нужно будет запрограммировать заранее в
меню разных (прочих) установок.
• Частотой разноса является разница в показаниях
дисплея.
• Функцию быстрого разноса частот можно отключить в
меню разных (прочих) установок.
ВЫБОР VFO A/B
¬
Нажмите кратковременно, чтобы
обменяться содержимым VFO
передачи и VFO приёма.
¬
Нажмите кратковременно, чтобы
переключиться с VFO передачи на VFO приёма
в процессе работы с разносом частот.
¬
Нажмите кратковременно, чтобы переключить
частоты передачи и приёма (и режимы работы)
каналов памяти в процессе работы с разносом
частот.
¬
Нажмите на 1 секунду, чтобы сравнять частоты
и режимы работы двух VFO.
• Нижняя индицируемая частота и режим работы
сравниваются с верхним (индицируемым) значением VFO
и режимом работы.
ВЫБОР ФИЛЬТРА
¬
Нажимайте кратковременно, чтобы
выбрать один из трёх фильтров по
ПЧ.
¬
Нажмите на 1 секунду, чтобы войти в режим
установки фильтра.
ПРОВЕРКА ЧАСТОТЫ ПЕРЕДАЧИ
¬
При нажатии и удержании позволяет
прослушать происходящее на частоте
передачи.
• При нажатии и удержании нажатой этой
кнопки частоту передачи можно изменять
ручкой настройки [DIAL].
Функции Меню M-2
МЕНЮ ПАМЯТИ
Кратковременно нажмите, чтобы
увидеть частоту канала памяти и
режим.
• Имеется возможность вывести на экран список
каналов памяти.
ЗАПИСЬ В ПАМЯТЬ
Нажмите и 1 секунду подержите
нажатой, чтобы записать выбранную
частоту и режим работы в
индицируемый канал памяти.
ОЧИСТКА ПАМЯТИ
Нажмите и 1 секунду подержите
нажатой, чтобы очистить содержимое
выбранного канала памяти
• Загорится слово (ПУСТО).
ВЫБОР VFO/ПАМЯТЬ
¬
Нажмите кратковременно, чтобы
переключить режимы VFO и канала
памяти.
¬
Нажмите и 1 секунду подержите
нажатой, чтобы переместить выбранный канал
памяти в индицируемый VFO.
Функции Меню M-3
В ПРОЦЕССЕ SSB ОПЕРАЦИЙ
В ПРОЦЕССЕ CW ОПЕРАЦИЙ
В ПРОЦЕССЕ RTTY ОПЕРАЦИЙ
В ПРОЦЕССЕ AM ОПЕРАЦИЙ
