Icom IC-7000 [57/100] Режим установки ключа продолжение
![Icom IC-7000 [57/100] Режим установки ключа продолжение](/views2/1033705/page57/bg39.png)
56
Компания «Т-ХЕЛПЕР»
(095) 742-3444

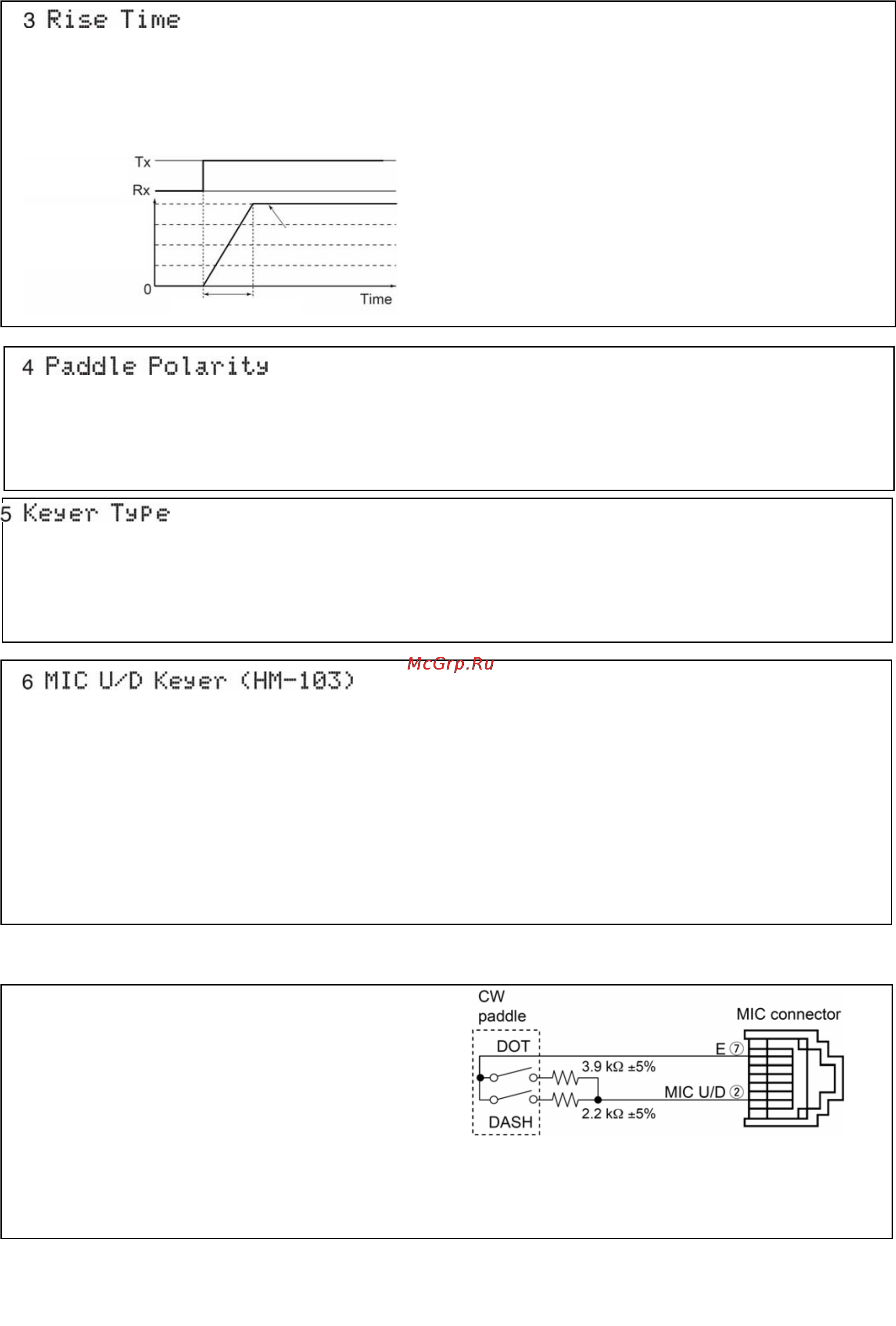

Режим установки ключа (продолжение)
В этой позиции уставляется время, в течение
которого выходная мощность достигает своего
заданного значения.
•
По поводу времени нарастания
•
Можно установить 2, 4, 6 или 8 мсек.
•
Нажмите и 1 секунду подержите нажатой
кнопку [F-4 DEF], чтобы вернуться к заводской
установке (1:1:3.0).
В этой позиции выбирается полярность ключа
типа paddle.
•
Можно установить нормальную или обратную
полярность.
•
Нажмите и 1 секунду подержите нажатой
кнопку [F-4 DEF], чтобы вернуться к заводской
установке (Normal - нормальная).
В этой позиции выбирается тип ключа для
разъёма [KEY] на задней панели.
•
Можно выбрать ELEC-KEY, BUG-KEY или
Straight – прямой ключ.
•
Нажмите и 1 секунду подержите нажатой
кнопку [F-4 DEF], чтобы вернуться к заводской
установке (ELEC-KEY).
(Ключ на основе кнопок [UP]/[DN]
коммуникатора)
В этой позиции разрешается, чтобы кнопки
[UP]/[DN]
коммуникатора
выступали в качестве
ключа.
•
ON : кнопки [UP]/[DN] могут использоваться
для CW.
•
OFF : кнопки [UP]/[DN] не могут
использоваться для CW.
•
Нажмите и 1 секунду подержите нажатой
кнопку [F-4 DEF], чтобы вернуться к заводской
установке (OFF – не могут выступать).
ЗАПОМНИТЕ: Когда выбрано состояние “ON”,
частоту и канал памяти нельзя будет менять
кнопками [UP]/[DN].
Операции с ключом, подключённым к разъёму [MIC]
Подключите CW ключ, как это показано справа,
чтобы работать им, как электронным ключом, через
разъём [MIC] на задней панели.
•
Эта функция реализуется только через
микрофонный разъём на передней панели.
•
Убедитесь в том, что в режиме установок ключа Вы
установили “Paddle Polarity”, “Keyer Type” и “MIC
U/D Keyer (HM-103)” (см. это выше).
•
Подключите прямой ключ к стороне “DOT”.
•
Нажимайте на оба контакта “DOT” и “DASH”, чтобы
активизировать операцию сжатия.
ЗАПОМНИТЕ:
HM-103 может работать, как CW ключ,
через оба микрофонных разъёма – и на передней, и
на задней панели. Но с HM-103 не реализуется
операция сжатия.
Нажатие на
ключ
Выходная
мощность Tx
Время нарастания
Заданная мощность Tx
