78
Компания «Т-ХЕЛПЕР»
(095) 742-3444

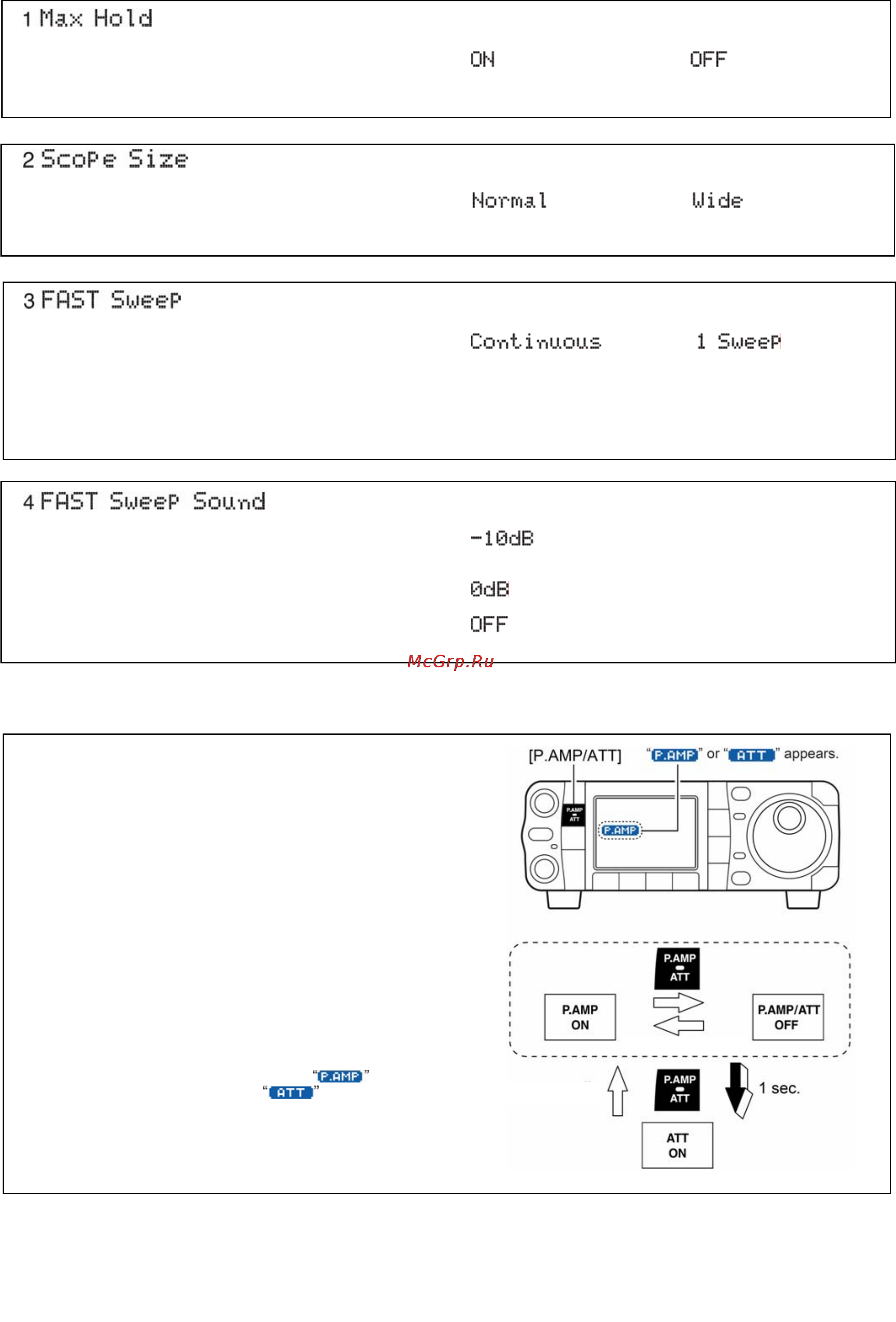

Режим установок спектроскопа (продолжение)
В этой позиции включается или отключается
функция удержания максимального уровня.
Удержание пиков включено Удержание пиков отключено.
(заводская установка).
В этой позиции выбирается размер экранного
окна – обычный или широкоформатный.
Обычный размер Широкий экран.
(заводская установка).
В этой позиции выбирается скорость развёртки
экрана.
Кратковременно нажимайте При кратковременных
на [F-4 SPD], чтобы нажатиях на [F-4 SPD]
переключаться между скорость развёртки всегда
Высокой и Невысокой остаётся Высокой.
скоростями развёртки
(заводская установка).
В этой позиции выбирается громкость звукового
сопровождения при быстрой развёртке окна
спектроскопа.
: Звук приглушается на 10 дБ
относительно выставленного значения (заводская установка).
: Громкость звука не меняется.
: При работе спектроскопа звук вообще
отключается.
Предусилитель и аттенюатор
Предусилитель усиливает приходящий сигнал
во входных цепях приёмника, что повышает
соотношение сигнал/шум и чувствительность
трансивера в целом при работе со слабыми
сигналами.
Аттенюатор, наоборот, ослабляет мощный
приходящий или расположенный близко по
частоте паразитный сигнал, например,
радиовещательный, и предохраняет тракт от
нелинейных искажений.
Кратковременно нажимайте на [P.AMP/ATT],
чтобы включить
или выключить предусилитель.
Подержите эту же кнопку нажатой 1 секунду,
чтобы включить или выключить аттенюатор.
• При включённом предусилителе горит , а при
работающем аттенюаторе 12 дБ -
.
• Одномоментно может быть включено только одно из этих
устройств.
Кратковременно
Кратковременно
