Icom IC-7000 [62/100] Режим установки rtty декодирования
![Icom IC-7000 [62/100] Режим установки rtty декодирования](/views2/1033705/page62/bg3e.png)
61
Компания «Т-ХЕЛПЕР»
(095) 742-3444

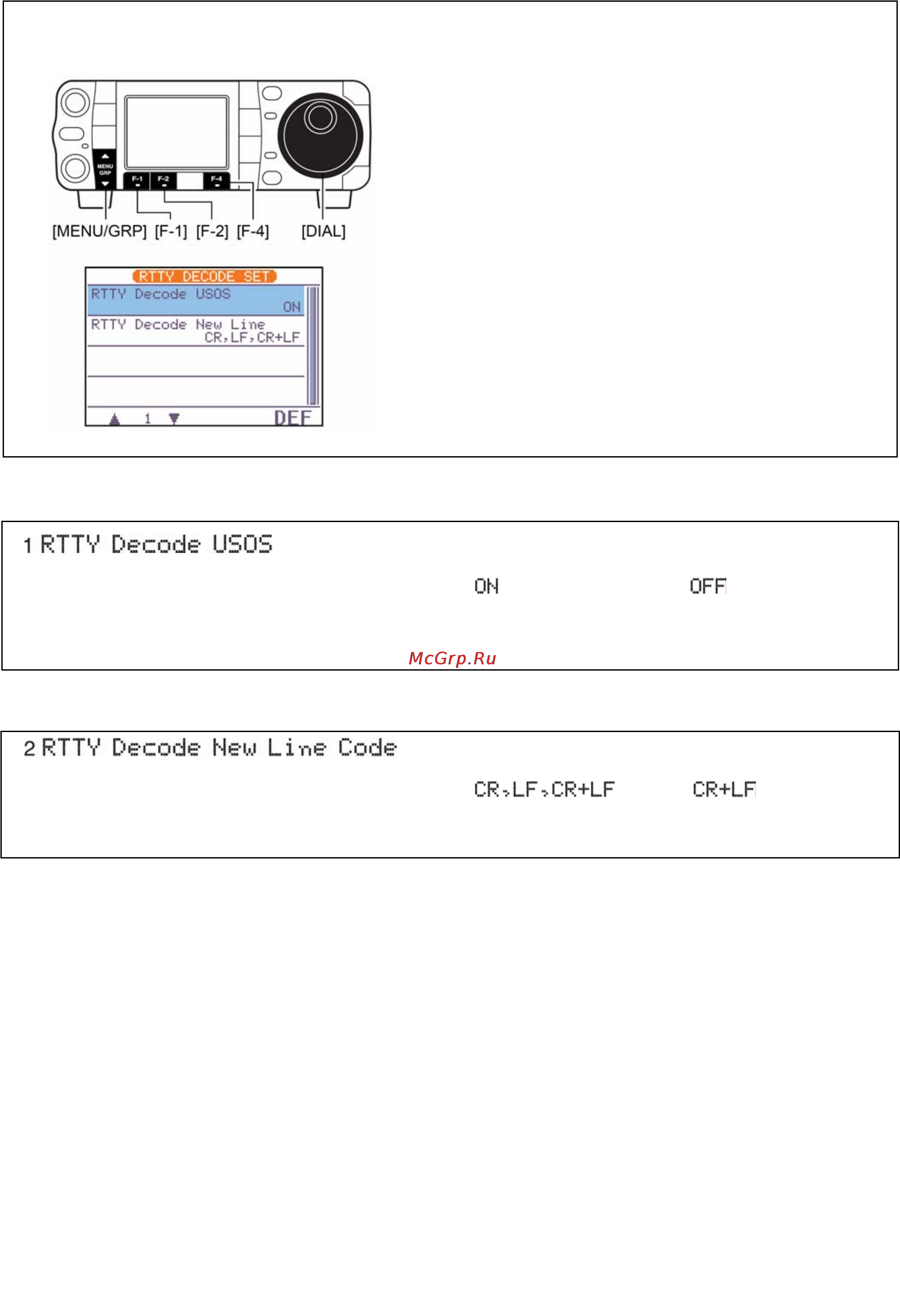

Режим установки RTTY декодирования
Этот режим предназначен для установки
функции декодирования USOS и т.п.
1 Несколько раз кратковременно нажав на
[MODE], войдите в режим RTTY.
• Войдя в режим RTTY, по 1 секунде нажимайте на
[MODE], чтобы переключаться между режимами RTTY
и RTTY-R.
2 Войдите в меню S-1.
• Один или два раза нажмите на [MENU/GRP] на 1
секунду, чтобы выбрать группу меню S.
• Кратковременно один или более раз нажимайте на
[MENU/GRP], чтобы выбрать меню S-1.
3 Кратковременно нажмите на [F-2 DEC], чтобы
включить RTTY декодер.
• Возникнет экран RTTY декодера.
4 Нажмите на [F-4 SET], чтобы войти в режим
установки RTTY декодирования.
5 Нажимайте на [F-1 S] или [F-2 T], чтобы
выбрать нужную позицию.
6 Ручкой настройки выбирайте нужное
состояние.
• На 1 секунду нажмите на [F-4 DEF], чтобы вернуться к
заводской установке.
7 Нажмите на [T
(MENU/GRP)
], чтобы выйти из
режима установки RTTY декодирования.
В этой позиции выбирается функция USOS
(НеСдвиг На Пробеле) встроенного RTTY
декодера.
Декодирование пробела, Декодирование пробела, как
как кода буквы кода символа
(заводская установка)
В этой позиции выбирается новый линейный
код встроенного RTTY декодера.
CR, LF и CR+LF Только CR+LF
(заводская установка)
