8
Компания «Т-ХЕЛПЕР»
(095) 742-3444
9
Что такое управление полосой по ПЧ
(PBT)
?
Электронное сужение ширины полосы
пропускания по ПЧ позволяет ослаблять вредное
воздействие помех. В данном трансивере эта
функция реализуется цифровым сигнальным
процессором (DSP).
¬

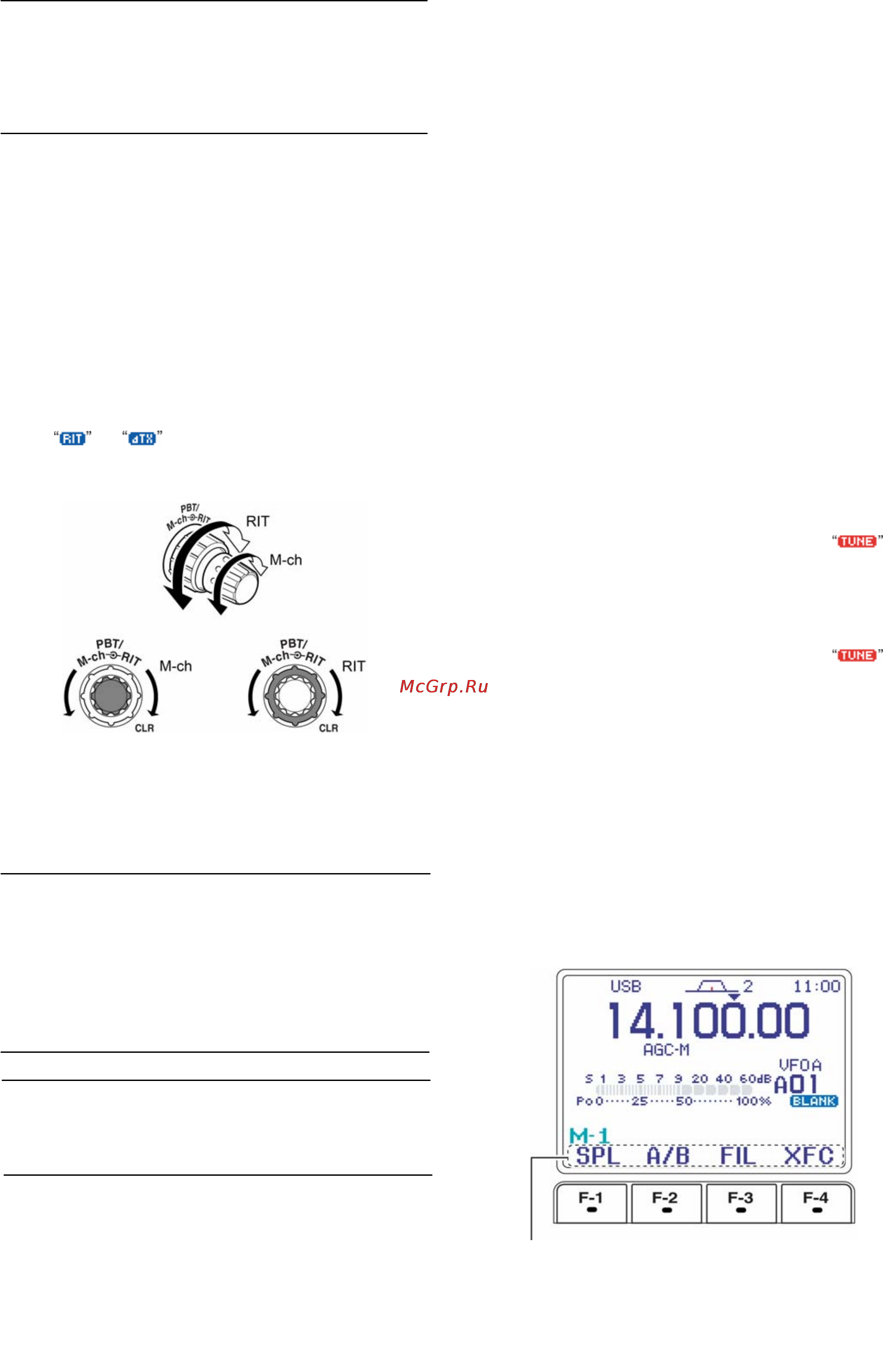

Находясь в режиме M-ch/RIT:
¾
Вращая внутреннюю ручку, выбирайте номер
канала памяти.
¾
Нажав и подержав нажатой 1 секунду,
включите режим RIT/∆TX.
• Чтобы выйти из режима RIT/∆TX, нажмите на
[T
(MENU/GRP)
].
¾
Когда функция RIT/∆TX отключена:
Вращая внешнюю ручку, выбирайте банк
памяти.
¾
Когда функция RIT/∆TX активизирована:
Вращая внешнюю ручку, сдвигайте частоту
приёма или передачи.
• Когда включена функция RIT или ∆TX, горит индикатор
или , соответственно.
• Диапазон сдвига частот составляет ± 9.999 кГц с шагом
1 Гц (или ± 9.99 кГц с шагом 10 Гц).
Меньший Больший Частота Частота
канал канал ниже выше
•
Когда функция RIT или ∆TX включена, нажмите и
1 секунду подержите нажатой [F-1 RIT] или [F-2
∆TX], чтобы добавить частотный сдвиг к
индицируемой частоте или вычесть его из неё.
9
Что такое функция RIT?
Функция RIT изменяет частоту приёма, не трогая
частоты передачи.
Это способствует точной настройке на
вызывающую Вас станцию с несколько
отличающейся частотой или тогда, когда Вы
предпочитаете слушать передачу со слегка
изменённым оттенком звука и т.п.
9
Что такое функция ∆TX?
Функция ∆TX изменяет частоту передачи, не
трогая частоты приёма. Это удобно для простого
разноса частот при работе в CW и т.п.
(
(
6
6
)
)
ИНДИКАТОР ДВОЙНОЙ PBT (M-ch/RIT)
¬
Показывает статус [PBT/M-ch/RIT] () при
управлении функцией двойной PBT или
канал памяти/RIT.
• При выборе Двойной PBT индикатор светится
зелёным.
• При выборе M-ch/RIT индикатор вообще не горит.
• При активизации функции RIT или ∆TX индикатор
светится оранжевым.
(
(
7
7
)
)
+КНОПКИ МЕНЮ/ГРУППА [MENU/GRP]
¬
Один или несколько раз нажмите на кнопку,
чтобы выбрать нужное меню из меню групп
(M, S или G (Графика)).
¬
Нажмите и 1 секунду подержите нажатой,
чтобы выбрать одну из трёх групп меню: от
M-1 до M-3, от S-1 до S-3 и от G-1
(Спектроскоп) до G-3 (КСВ’ометр).
(
(
8
8
)
)
КНОПКА ТЮНЕР/ВЫЗОВ [TUNER/CALL]
¬
При работе в диапазоне HF/50 МГц:
¾
Кратковременно нажмите для
включения/выключения функции
автоматической настройки антенного
тюнера.
• Должен быть подключён приобретаемый отдельно
антенный тюнер.
• Когда тюнер включён, горит индикатор
.
¾
Для перехода к ручной настройке
антенного тюнера нажмите и 2 секунды
подержите нажатой.
• Должен быть подключён приобретаемый отдельно
антенный тюнер.
• Когда тюнер включён, горит индикатор
.
¬
При работе в диапазоне 144/430 МГц:
Кратковременно нажмите для выбора
вызывного канала (или возврата с
выбранного вызывного канала на ранее
использовавшуюся частоту/канал).
• “C1” является вызывным каналом для диапазона 144
МГц, а “C2” – для диапазона 430 МГц.
(
(
9
9
)
)
МНОГОФУНКЦИОНАЛЬНЫЕ КНОПКИ [F-1]/
[F-2]/[F-3]/[F-4]
¬
Нажимайте для выбора функции,
индицируемой на дисплее над этими
кнопками.
• Функции меняются в зависимости от выбранного
меню.
Высвечиваются функции
