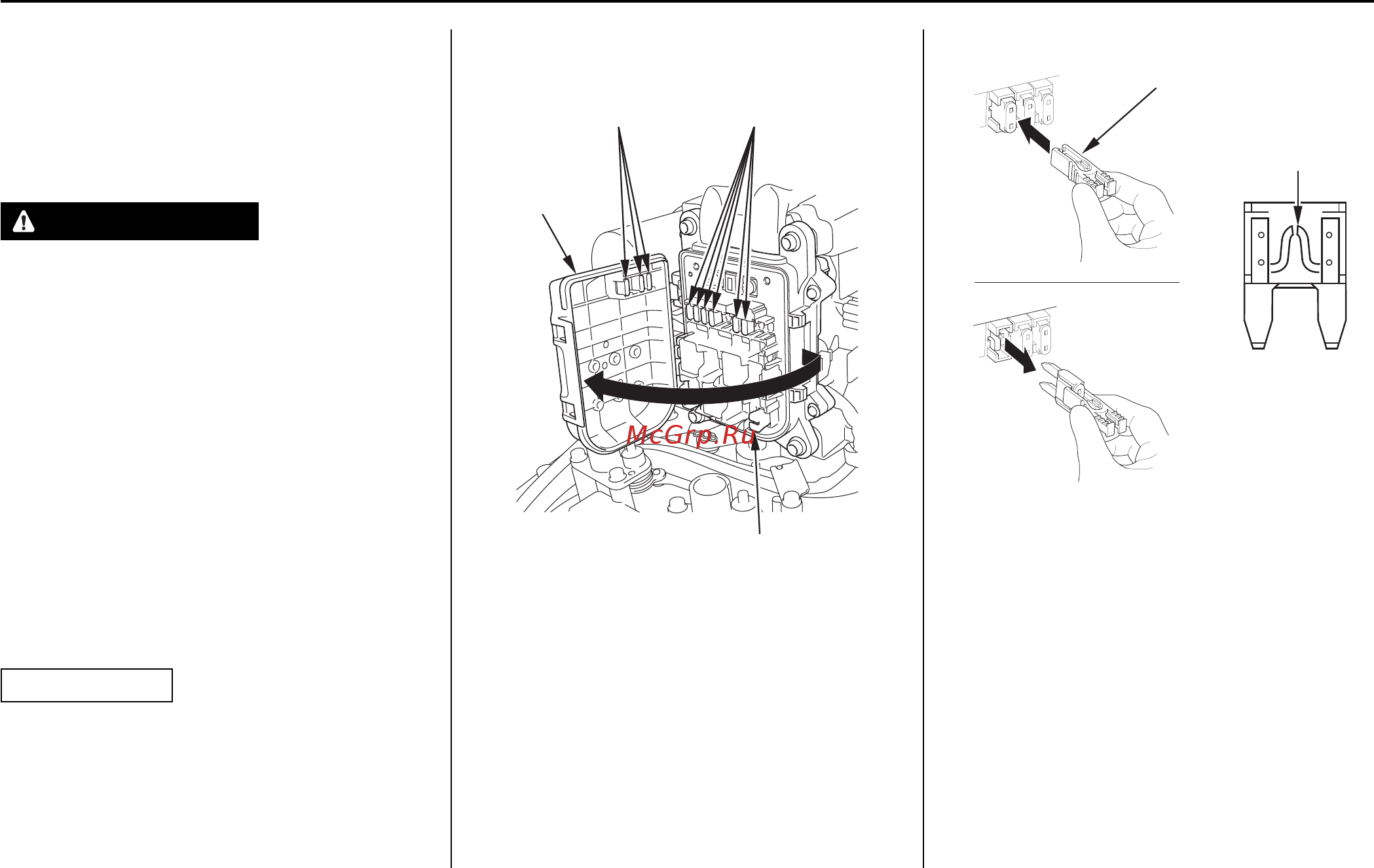

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
100
5. Извлеките из гнезда перегоревший
предохранитель, используя для этого
специальный пинцет из корпуса
коммутационного блока.
6. Вставьте новый предохранитель в гнездо.
< Замена >
1. Остановите мотор.
2. Отсоедините аккумуляторную батарею
(см. стр. 99).
3. Снимите кожух двигателя (см. стр. 40).
4. Откройте крышку коммутационного
блока.
Предохранитель
Перед заменой перегоревшего предохрани-
теля проверьте величину тока, потребляемо-
го дополнительным электрическим оборудо-
ванием, и исправность этого оборудования и
электропроводки.
ПРЕДУПРЕЖДЕНИЕ
• Запрещается использовать
предохранители, отличающиеся
по номинальному току от штатных.
В противном случае возможно
возникновение пожара или
серьезные повреждения системы
электрооборудования.
• Перед тем как заменять
предохранитель, снимите
клемму черного провода с
«отрицательного» полюсного
вывода (—) аккумуляторной
батареи.
В противном случае может
возникнуть короткое замыкание.
ПРИМЕЧАНИЕ
Если перегорел предохранитель, определите
причину неисправности и затем установите на
место перегоревшего запасной предохранитель
аналогичного номинала. Если причина неис-
правности не устранена, новый предохрани-
тель может опять перегореть.
ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ
(номинал: 10 A, 15 A, 30 A)
КРЫШКА
КОММУТА-
ЦИОННОГО
БЛОКА
ПЛАВКИЕ
ПРЕДОХРАНИТЕЛИ
(номинал:
10 A, 15 A, 30 A)
ПИНЦЕТ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
ПИНЦЕТ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
ПЕРЕГОРЕВШИЙ
ПРЕДОХРАНИТЕЛЬ
