ЭКСПЛУАТАЦИЯ
73
Когда включился зуммер системы контроля
за состоянием влагоотделителя:
1. Проверьте влагоотделитель на наличие
воды. При наличии воды в топливном
фильтре, слейте ее (см. стр. 92).
В случае срабатывания системы предупре-
ждения о неисправности системы управле-
ния двигателем PGM-FI:
1. Проконсультируйтесь со специалистами
официального дилера компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.
В случае срабатывания системы предупре-
ждения о неисправности генератора:
1. Проверьте состояние аккумуляторной
батареи (см. стр. 98). Если
аккумуляторная батарея исправна,
проконсультируйтесь со специалистами
официального дилера компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.

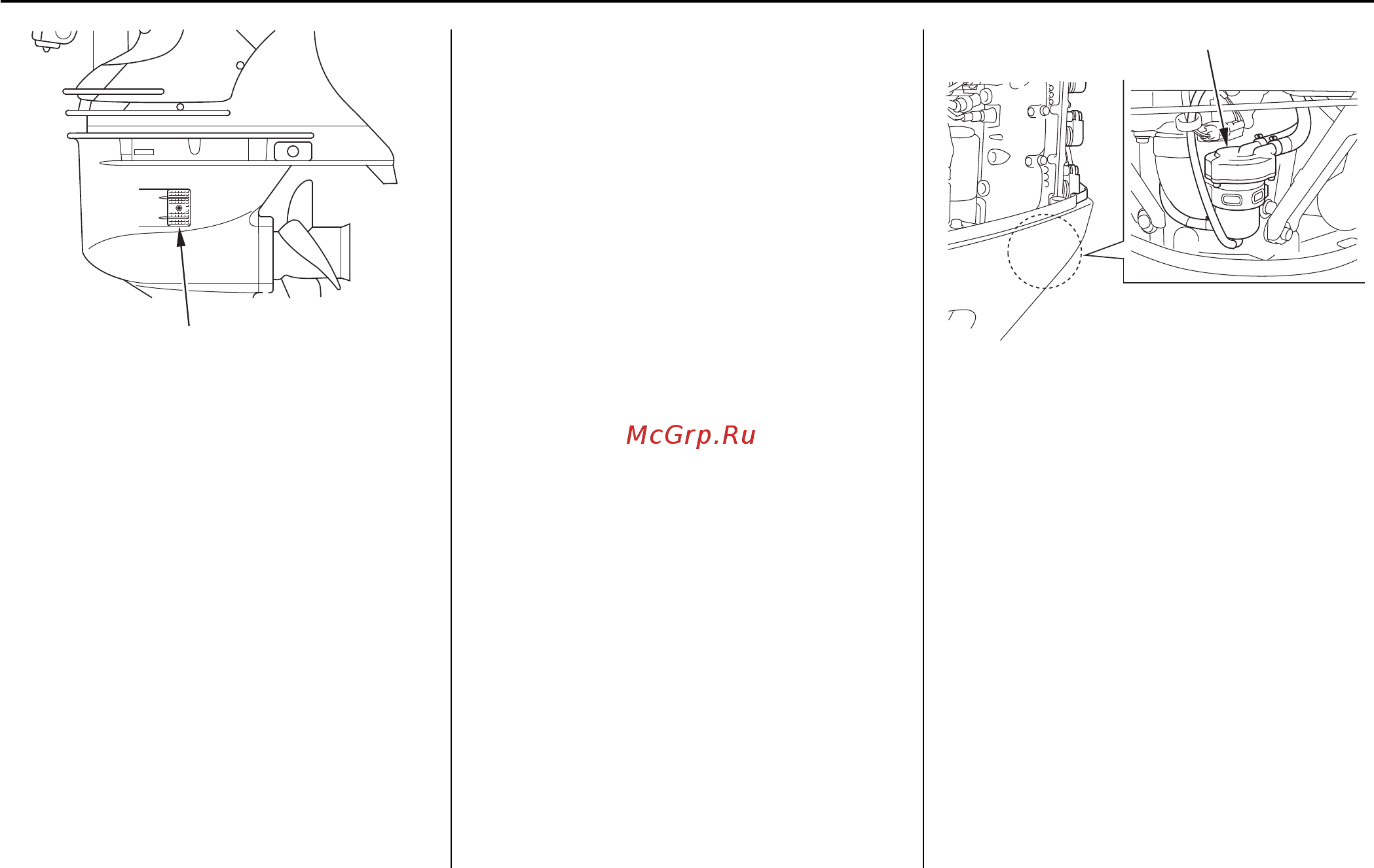

ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
3. Если система предупреждения о
перегреве двигателя остается во
включенном состоянии, остановите
двигатель. Поднимите подвесной мотор
из воды и проверьте, не засорены ли
входные отверстия системы водяного
охлаждения. Если входные отверстия
не засорены, возвратитесь к ближайшей
лодочной пристани и обратитесь к
официальному дилеру компании
Honda, занимающемуся продажей и
обслуживанием подвесных моторов.
