50
ПУСК ДВИГАТЕЛЯ
4. После запуска двигателя проверьте
наличие водяной струи, вытекающей из
контрольного отверстия. Расход воды,
вытекающей из контрольного отверстия,
может изменяться в зависимости от
состояния термостата. Это является
нормальным явлением.
ПРИМЕЧАНИЕ
• Электродвигатель стартера потребляет
значительный ток. Поэтому запрещается
непрерывная работа стартера более 5
секунд. Если двигатель не заработал в
течение 5 секунд, то перед следующим
включением стартера необходимо сделать
паузу не менее 10 секунд.
• Запрещается поворачивать ключ зажигания
в положение START (ПУСК) при
работающем двигателе.

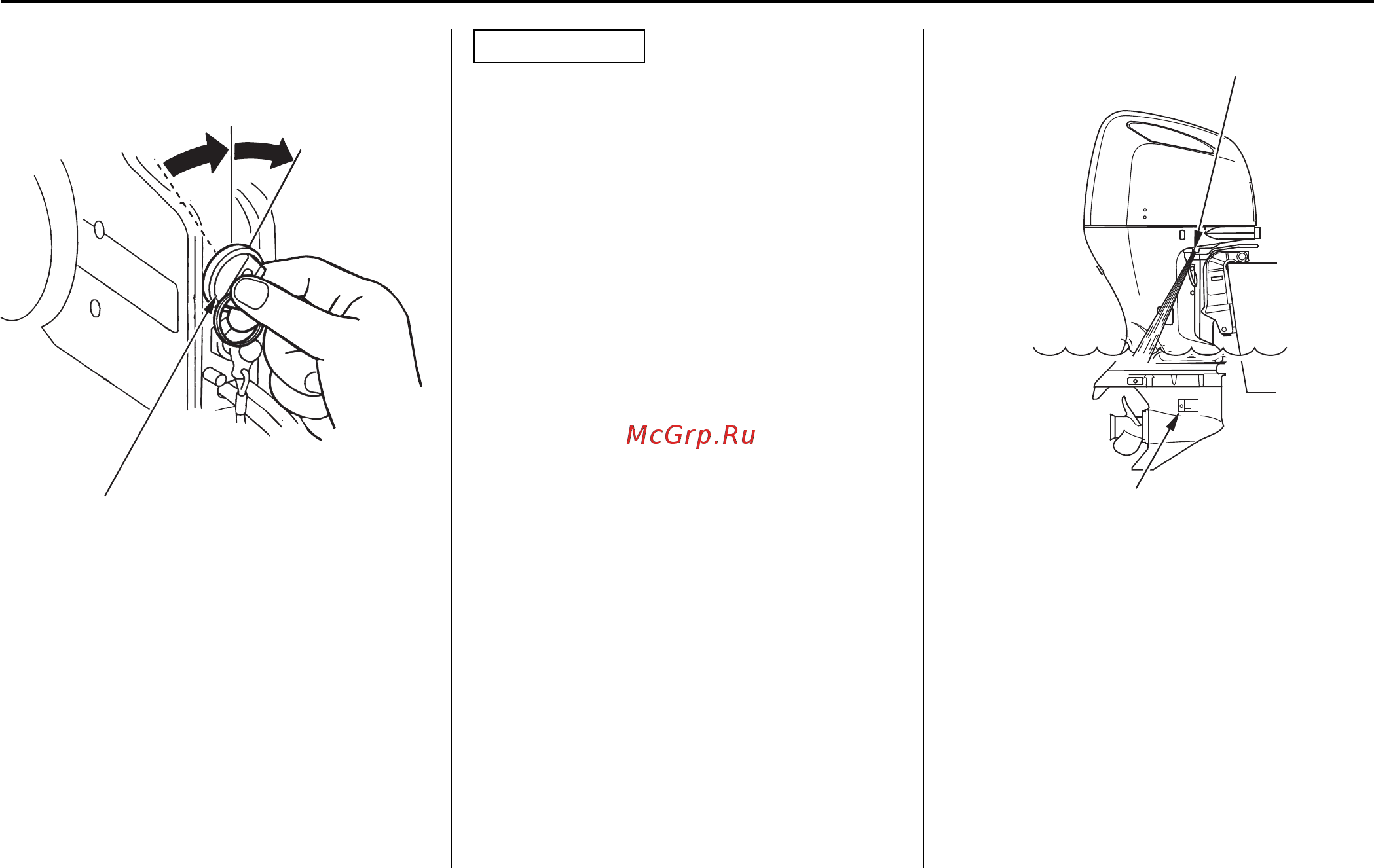

КЛЮЧ ЗАМКА ЗАЖИГАНИЯ
3. Поверните ключ в положение START
(Пуск) для пуска двигателя. Сразу
после пуска двигателя отпустите ключ
зажигания. Отпущенный ключ зажигания
вернется в положение ON (ВКЛ).
OFF
(ВЫКЛ)
ON
(ВКЛ)
START
(ПУСК)
КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
ВОДОЗАБОРНИК СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
