ЭКСПЛУАТАЦИЯ
65
(тип R1)Откидка подвесного мотора
Поднимите подвесной мотор для того, чтобы
избежать ударов о дно при подходе лодки к
берегу или во время стоянки на мелководье.
При сдвоенной установке подъем подвесных
моторов нужно осуществлять одновременно.
1. Переведите рычаг дистанционного
управления в положение НЕЙТРАЛЬ и
заглушите двигатель.
2. Удерживая в нажатом положении кнопку
«UP» (вверх), поднимите подвесной
мотор в требуемое положение
(в зависимости от условий).

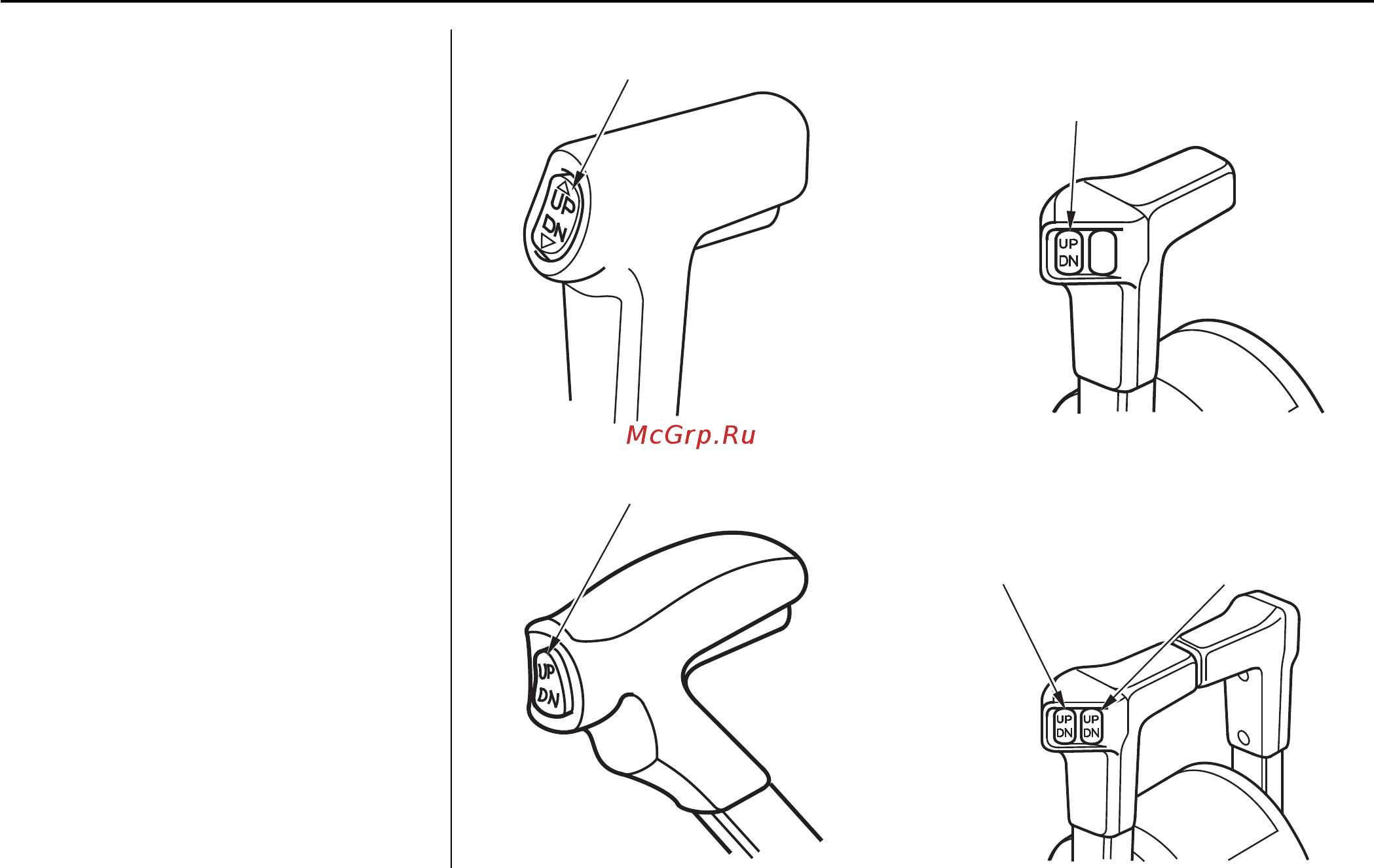

(тип R3)
(пост управления одним мотором)
(пост управления спаренной силовой
установкой)
(тип R2)
КНОПКА СИСТЕМЫ ГИДРО-
ПОДЪЕМА/ОТКИДКИ МОТОРА
КНОПКА СИСТЕМЫ ГИДРО-
ПОДЪЕМА/ОТКИДКИ МОТОРА
КНОПКА СИСТЕМЫ ГИДРОПОДЪЕМА/ОТКИДКИ
МОТОРА
(ЛЕВАЯ) (ПРАВАЯ)
КНОПКА СИСТЕМЫ ГИДРО-
ПОДЪЕМА/ОТКИДКИ МОТОРА
