23

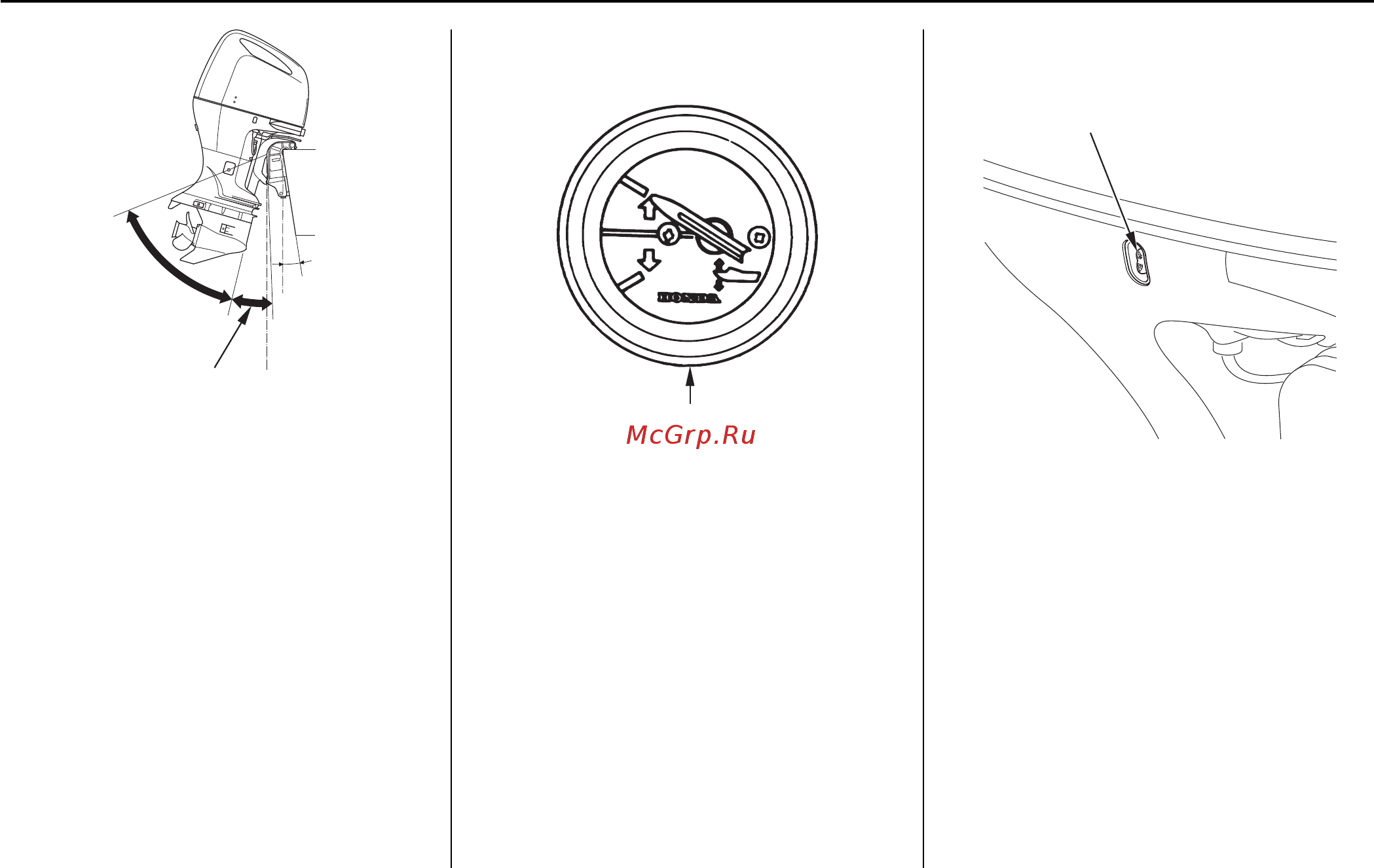

Система откидки мотора
Регулировка угла наклона подвесного мото-
ра в диапазоне от 16° до 68° осуществляется
при помощи кнопки системы гидроподъема.
Использование системы откидки мотора об-
легчает эксплуатацию судна при движении
по мелководью, подходу к берегу, транспор-
тировке на прицепе и швартовке.
При сдвоенной установке подъем подвесных
моторов нужно осуществлять одновременно.
Указатель угла наклона подвесного мотора
(дополнительное оборудование)
Указатель показывает угол наклона под-
весного мотора в диапазоне от - 4° до 16°.
Изменяя угол наклона подвесного мотора
для улучшения ходовых качеств судна,
контролируйте изменения угла при помощи
указателя угла наклона.
ПРИМЕЧАНИЕ:
Диапазон изменения угла системы гидро-
подъема, равный - 4°…16° обеспечивается
при установке подвесного мотора на лодку
под углом 12°.
Кнопка системы гидроподъема мотора
(кожух двигателя)
Кнопка системы гидроподъема подвесного
мотора, расположенная на кожухе двигателя,
облегчают подъем мотора перед началом
транспортировки или для его технического
обслуживания. Кнопка может быть задей-
ствована для подъема подвесного мотора
только во время стоянки и при неработаю-
щем двигателе.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ДИАПАЗОН РАБОТЫ
СИТСЕМЫ ОТКИДКИ
ДИАПАЗОН РАБОТЫ СИСТЕМЫ
ГИДРОПОДЪЕМА
(ВЕРТИКАЛЬНАЯ ЛИНИЯ)
(при угле наклона транца 12°)
68
0
16
0
0
0
0
0
-4
0
12
0
УКАЗАТЕЛЬ УГЛА НАКЛОНА
ПОДВЕСНОГО МОТОРА
КНОПКА СИСТЕМЫ
ГИДРООТКИДКИ МОТОРА
