ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
92
2. Отверните сливную пробку с помощью
плоской отвертки из комплекта
инструмента.
3. При помощи ручного
топливоподкачивающего насоса
подкачайте топливо (см. стр. 48).
4. Как только из дренажной трубки
перестанет вытекать вода и появится
бензин, прекратите подкачку с помощью
ручного насоса. (Для слива воды может
потребоваться пять нажатий этого
насоса).
Слейте бензин в подходящую для этого
емкость.
5. Как только бензин перестанет вытекать,
затяните сливную пробку и закрепите
дренажную трубку на крышке головки
блока.
6. Убедитесь в отсутствии утечек из-под
сливной пробки, подкачивая топливо с
помощью ручного насоса.
Если в топливном фильтре находится вода,
то за информацией о том, как снять и слить
воду из чашки грубой очистки. Затем слейте
воду, выполнив следующую процедуру.
1. Снимите дренажную трубку,
удерживаемую ленточным хомутом на
крышке головки блока левого цилиндра,
и достаньте наружу наконечник
дренажной трубки, который находится
под кожухом.
< Проверка >
ТОПЛИВНЫЙ ФИЛЬТР
(внутри чашки грубой очистки)
1. Снимите кожух двигателя (см. стр. 40).
2. Через полупрозрачную чашку фильтра
убедитесь, что в топливном фильтре нет
воды и грязи.
Если топливный фильтр загрязнен, то за
информацией о том, как снять и очистить
фильтр обратитесь к стр. 93 настоящего
Руководства.

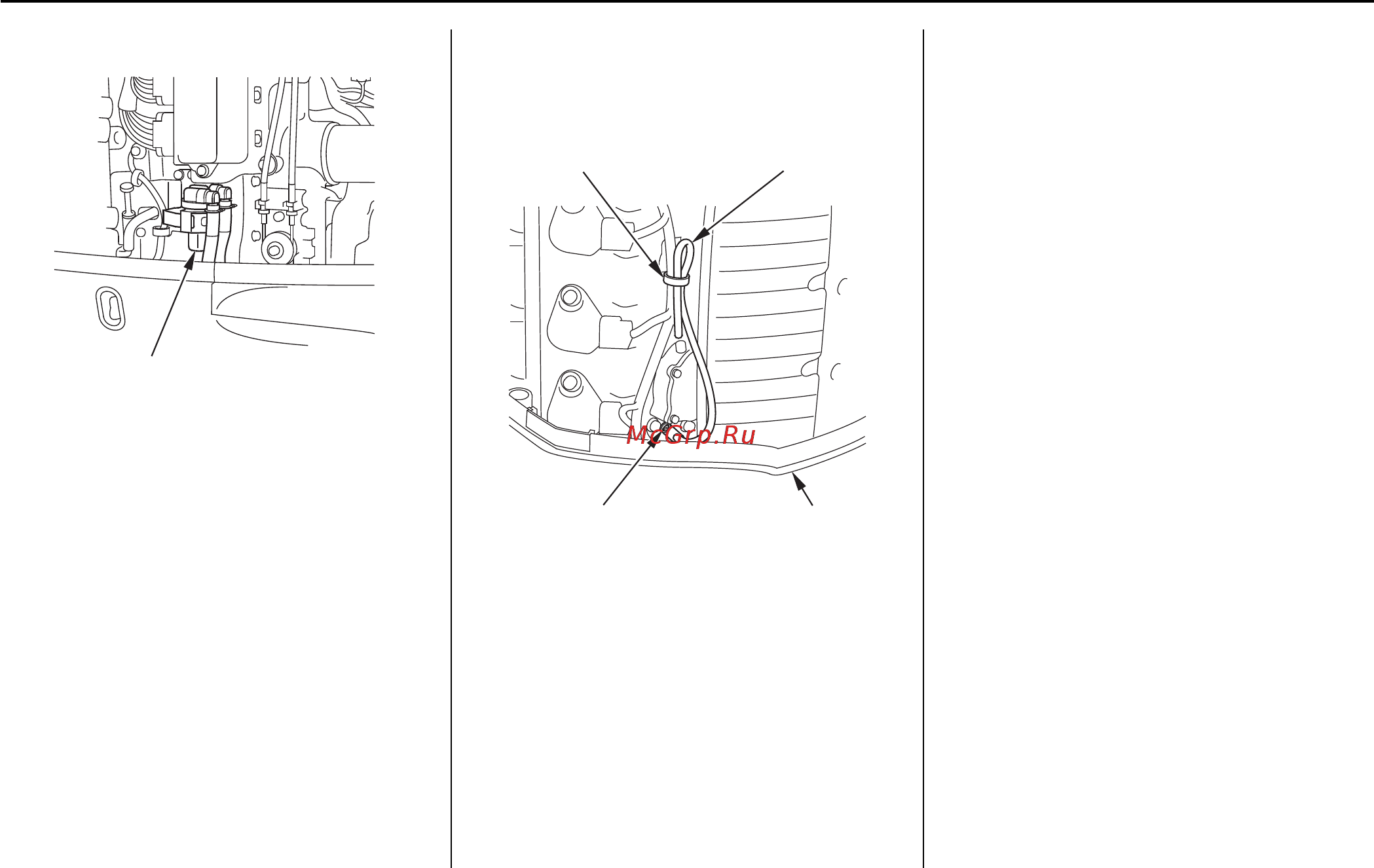

ХОМУТ
ДРЕНАЖНАЯ ТРУБКА
СЛИВНАЯ ПРОБКА
НИЖНИЙ КОЖУХ
