ЭКСПЛУАТАЦИЯ
61
ПРИМЕЧАНИЕ:
• При движении лодки с полностью
открытой дроссельной заслонкой
помните о том, что частота вращения
вала двигателя должна находиться в
диапазоне от 5300 об/мин до 6300 об/
мин.
• Если вы видите, что обороты двигателя
резко возрастают при отрыве корпуса
лодки от поверхности воды или при
прорыве воздуха к гребному винту, то
необходимо снизить скорость лодки,
уменьшив угол открытия дроссельной
заслонки.
• См. также раздел «Выбор гребного винта»
(стр. 39), где приведены сведения по
согласованию характеристик гребного
винта и двигателя.
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать под-
весной мотор со снятым капотом
двигателя. Открытые движущиеся
части двигателя могут нанести травму.
Кроме того, при попадании воды на
двигатель, он может выйти из строя.
ПРИМЕЧАНИЕ:
Для улучшения ходовых качеств лодки на-
ходящиеся на борту пассажиры и оборудова-
ние должны быть распределены равномерно
с учетом отсутствия крена и оптимального
дифферента лодки.

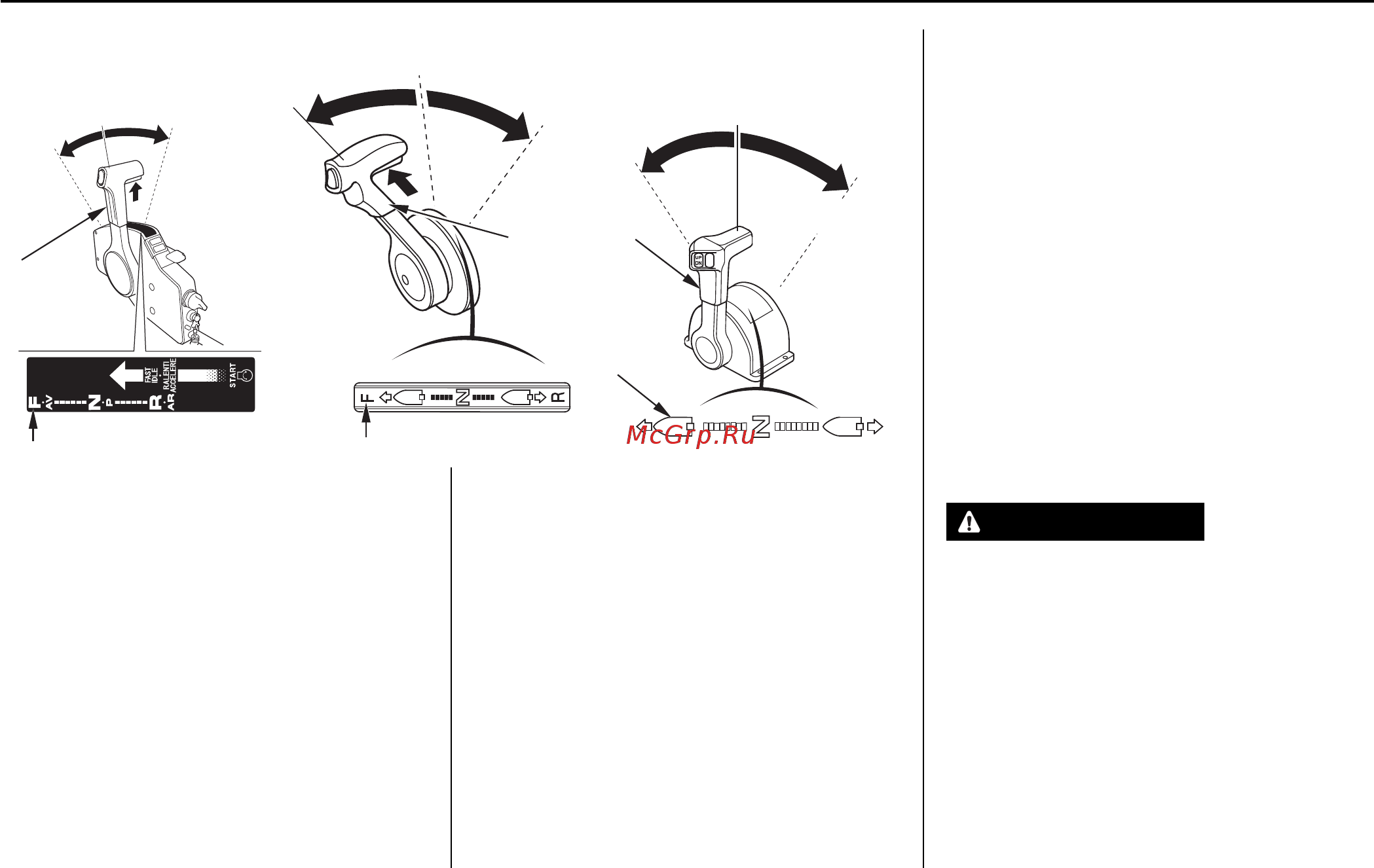

тип R2 и R3:
При перемещении рычага примерно на
35° происходит включение передачи. При
дальнейшем перемещении рычага дистан-
ционного управления в том же направлении
происходит увеличение подачи топлива и
возрастание скорости хода лодки.
В целях экономии топлива не следует от-
крывать дроссельную заслонку более чем на
80%.
2. Переместите рычаг дистанционного
управления из НЕЙТРАЛЬНОГО
положения в положение ПЕРЕДНЕГО
ХОДА.
(тип R1):
При перемещении рычага примерно на
30° происходит включение передачи.
При дальнейшем перемещении рычага
дистанционного управления в том же
направлении происходит увеличение
подачи топлива и возрастание скорости
вращения коленчатого вала двигателя.
РЫЧАГ
ПЕРЕКЛЮ-
ЧЕНИЯ
ПЕРЕДАЧ
РЫЧАГ
ПЕРЕКЛЮ-
ЧЕНИЯ
ПЕРЕДАЧ
ПЕРЕДАЧА
ПЕРЕДНЕ-
ГО ХОДА
ПЕРЕДАЧА
ПЕРЕДНЕГО
ХОДА
ПЕРЕДАЧА
ПЕРЕДНЕ-
ГО ХОДА
ПЕРЕДАЧА
ЗАДНЕГО
ХОДА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
ПЕРЕДАЧА
ПЕРЕДНЕГО
ХОДА
ПЕРЕДАЧА ПЕРЕДНЕГО ХОДАПЕРЕДАЧА ПЕРЕДНЕГО ХОДА
ПЕРЕДАЧА
ЗАДНЕГО
ХОДА
ПЕРЕДАЧА
ЗАДНЕГО
ХОДА
