ЭКСПЛУАТАЦИЯ
69
При перегреве двигателя через 20 секунд по-
сле срабатывания системы защиты двигателя
и понижения частоты вращения двигателя
двигатель автоматически остановится.
Каждая из систем защиты двигателя (PGM-
FI, генератора переменного тока, перегрева
двигателя, водоотделителя) активизируется
в результате условий, указанных в приведен-
ной ниже таблице.
(тип R2 и R3)
До устранения неисправности двигателя
частота вращения коленчатого вала не
возрастает при увеличении угла открытия
дроссельной заслонки.
После устранения неисправности обороты
двигателя плавно увеличатся.
(тип R1)
При падении давления масла в системе смаз-
ки двигателя и/или при перегреве двигателя
срабатывает одна или обе системы предупре-
ждения судоводителя.
В случае срабатывания систем снижается ча-
стота вращения коленчатого вала двигателя,
выключается зеленый индикатор нормаль-
ного давления масла и включается красный
индикатор перегрева двигателя. Подается
непрерывный звуковой сигнал при срабаты-
вании любой из систем.

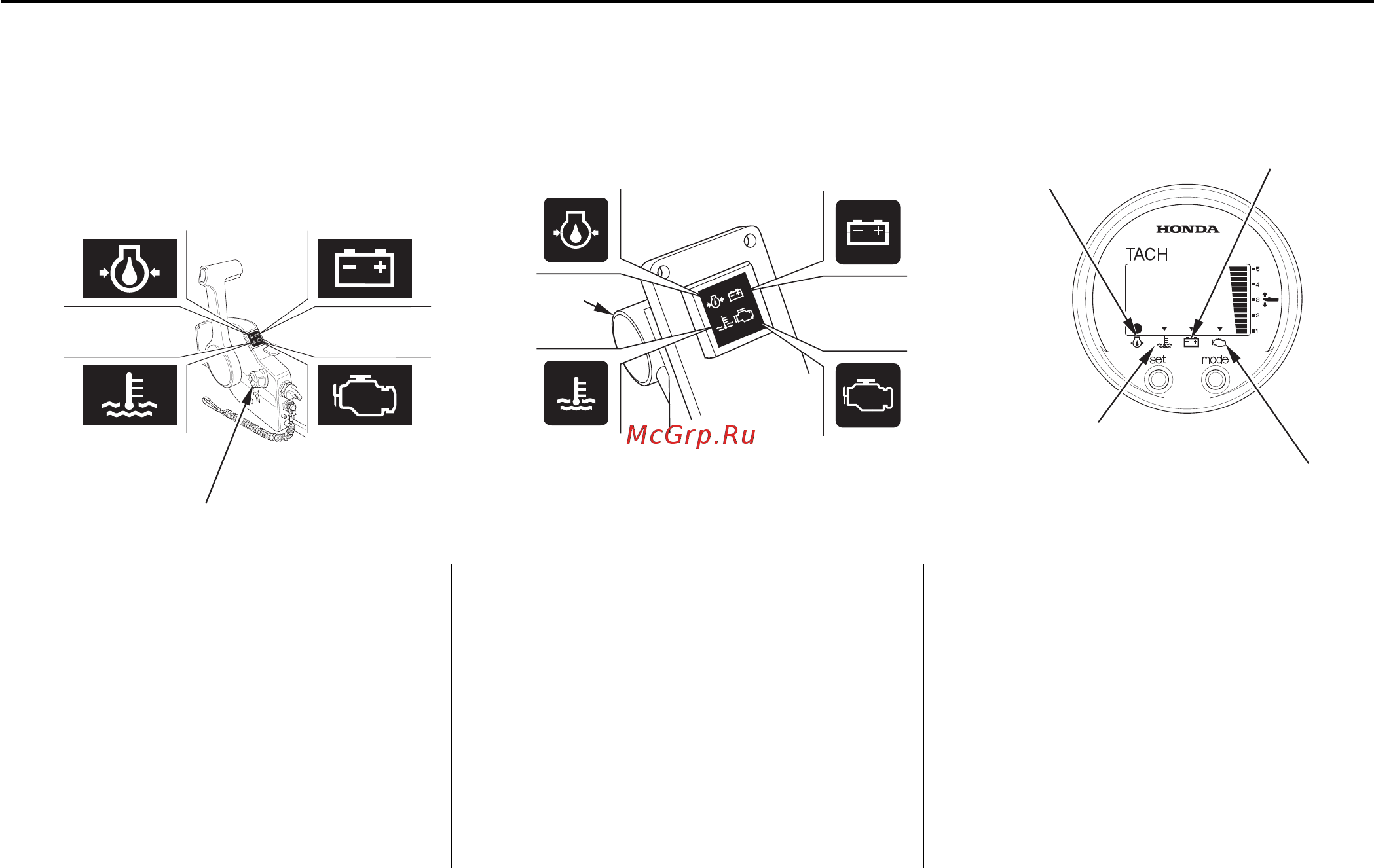

Система защиты двигателя
< Системы оповещения о давлении
моторного масла, перегреве двигателя,
водоотделителе, PGM-FI и генераторе
переменного тока >
ИНДИКАТОР
ДАВЛЕНИЯ МАСЛА
(ЗЕЛЕНЫЙ)
ИНДИКАТОР
ДАВЛЕНИЯ МАСЛА
(ЗЕЛЕНЫЙ)
ИНДИКАТОР ПЕРЕ-
ГРЕВА ДВИГАТЕЛЯ
(КРАСНЫЙ)
ИНДИКАТОР
ПЕРЕГРЕВА
ДВИГАТЕЛЯ
(КРАСНЫЙ)
ЗУММЕР
ИНДИКАТОР
ГЕНЕРАТОРА
(КРАСНЫЙ)
ИНДИКАТОР
ГЕНЕРАТОРА
(КРАСНЫЙ)
ИНДИКАТОР
PGM-FI
(КРАСНЫЙ)
ИНДИКАТОР
PGM-FI
(КРАСНЫЙ)
ЗУММЕР
ЦИФРОВОЙ ТАХОМЕТР
ИНДИКАТОР ДАВЛЕНИЯ МАСЛА
ИНДИКАТОР ПЕРЕГРЕВА
ДВИГАТЕЛЯ
ИНДИКАТОР PGM-FI
ИНДИКАТОР
ГЕНЕРАТОРА
