7. ПУСК ДВИГАТЕЛЯ
Пуск двигателя
(тип R1)
ПРЕДУПРЕЖДЕНИЕ
Отработавшие газы двигателя со-
держат токсичный оксид углерода. Не
запускайте двигатель в плохо прове-
триваемом помещении, например, в
эллинге.
ПРИМЕЧАНИЕ
Во избежание выхода двигателя из строя из-за
перегрева не запускайте двигатель, если греб-
ной винт находится в воздухе и не погружен в
воду.
ПРИМЕЧАНИЕ
Не подкачивайте топливо при помощи ручного
топливоподкачивающего насоса во время
работы двигателя или при подъеме подвесного
мотора из воды. Пароотделитель может пере-
полниться.
Предпусковая подача топлива
Возьмите в руку грушу топливоподкачи-
вающего насоса, так чтобы напорная линия
располагалась выше всасывающей (стрелка на
груше должна быть направлена вверх). Под-
качивайте топливо до ощутимого возрастания
сопротивления сжатию груши (это будет
свидетельствовать о том, что топливо достигло
двигателя). Убедитесь в отсутствии утечки.
ПРЕДУПРЕЖДЕНИЕ
Будьте осторожны, чтобы не пролить
бензин. Пары пролитого топлива могут
воспламениться. В случае проливания
вытрите потеки топлива, прежде чем
пускать двигатель.

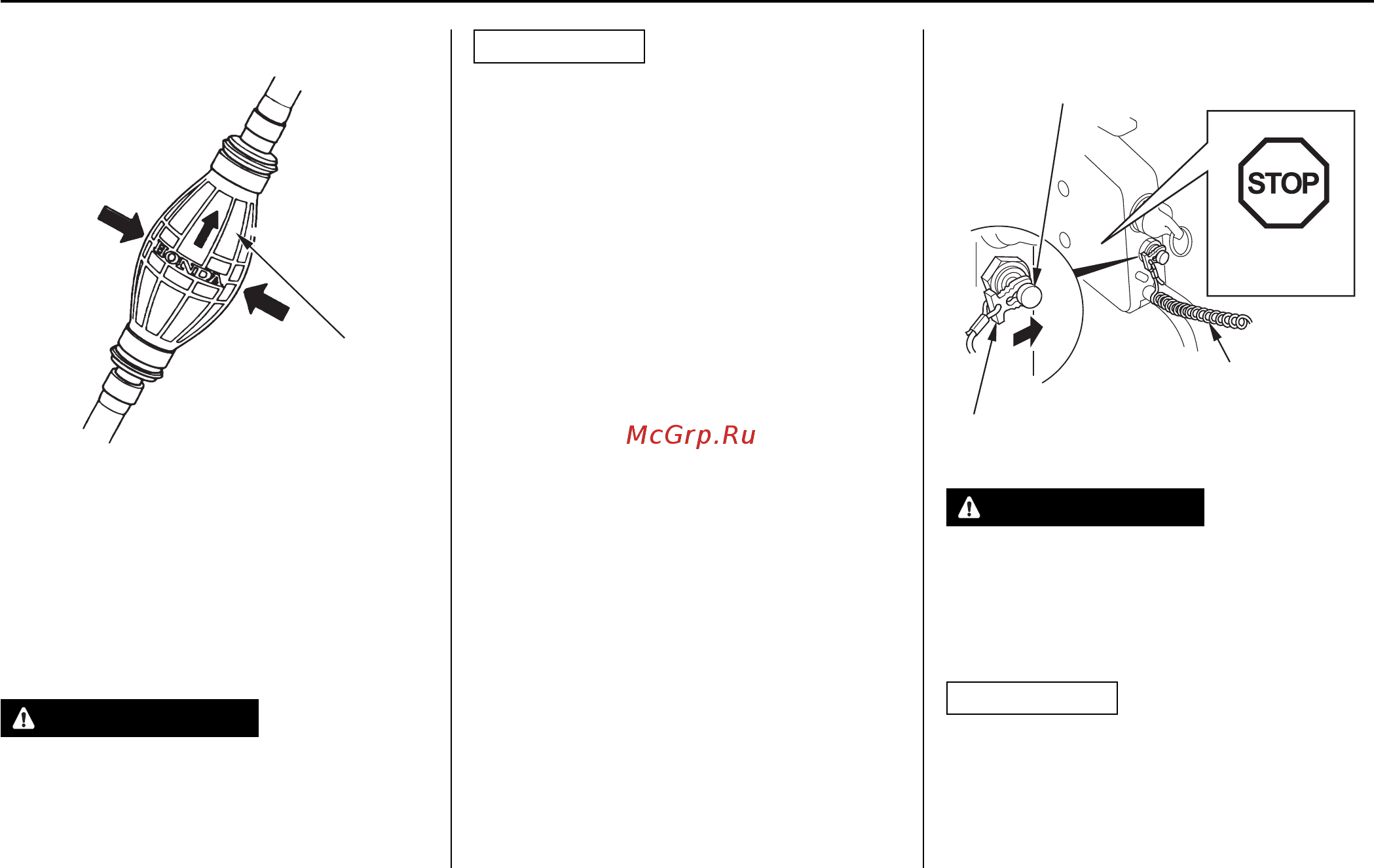

РУЧНОЙ ТОПЛИВОПОД-
КАЧИВАЮЩИЙ НАСОС
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
ОСТАНОВКА
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
