18
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
Кнопка фиксатора рычага в нейтральном
положении
(тип R1)
Кнопка фиксатора рычага в нейтральном
положении предназначена для предотвраще-
ния случайного перемещения рычага.
Для перемещения рычага дистанционного
управления необходимо нажать на кнопку
фиксатора.
Дистанционное управление оснащено
замком зажигания автомобильного типа. На
боковом посту управления (тип R1) выклю-
чатель зажигания расположен со стороны
водителя возле блока дистанционного управ-
ления. На посту управления панельного типа
(тип R2) и на отдельностоящем посту управ-
ления, (тип R3), выключатель зажигания
расположен в центре панели управления.
Положения ключа зажигания:
ПУСК ДВИГА-
ТЕЛЯ (START):
для пуска двигателя стар-
тером.
ON (ВКЛ): обеспечивает работу двига-
теля после пуска.
OFF (ВЫКЛ): для остановки двигателя
(ЗАЖИГАНИЕ ВЫКЛЮ-
ЧЕНО).
ПРИМЕЧАНИЕ
Не оставляйте замок зажигания в положении
«ON» при неработающем двигателе.
Это приведет к разряду аккумуляторной
батареи.
ПРИМЕЧАНИЕ:
Осуществить пуск двигателя будет невоз-
можно до тех пор, пока рычаг переключения
передач не будет переведен в нейтральное
положение, а скоба аварийного линя не
будет вставлена под кнопку аварийного вы-
ключателя двигателя.

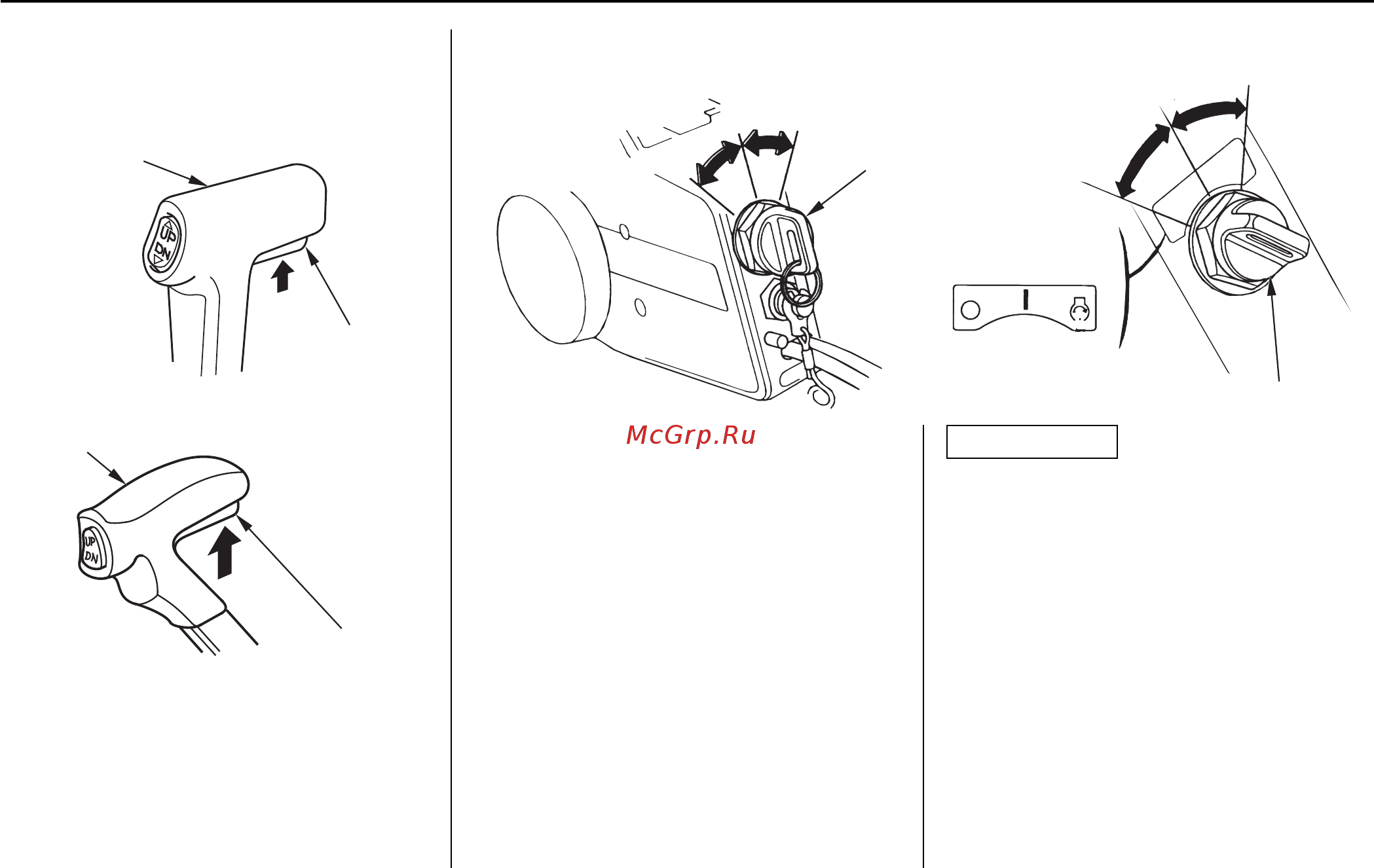

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(тип R2)
КНОПКА ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬ-
НОМ ПОЛОЖЕНИИ
КНОПКА ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
Выключатель зажигания
(тип R1) (тип R2, К3)
OFF (ВЫКЛ)
ON (ВКЛ) START (ПУСК)
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
OFF
(ВЫКЛ)
ON
(ВКЛ)
START
(ПУСК)
КЛЮЧ ЗАМКА ЗАЖИГАНИЯ
OFF
(ВЫКЛ)
START
(ПУСК)
ON
(ВКЛ)
