54
ПУСК ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ
Если водяная струя отсутствует или из кон-
трольного отверстия выходит пар, остановите
двигатель. Проверьте отсутствие посторонних
предметов, загрязняющих водозаборники
системы водяного охлаждения. При необходи-
мости очистите водозаборники. Проверьте, не
загрязнено ли контрольное отверстие системы
охлаждения. Если водяная струя по-прежнему
не выходит из контрольного отверстия, не-
обходимо обратиться к официальному дилеру
компании Honda для проверки подвесного мо-
тора. До устранения неисправности эксплуата-
ция подвесного мотора запрещается.
4. После запуска двигателя проверьте
наличие водяной струи, вытекающей из
контрольного отверстия. Расход воды,
вытекающей из контрольного отверстия,
может изменяться в зависимости от
состояния термостата. Это является
нормальным явлением.
ПРИМЕЧАНИЕ:
Если на лодке установлена спаренная сило-
вая установка, то все операции, описанные
выше, необходимо выполнить как на левом,
так и на правом подвесном моторе.

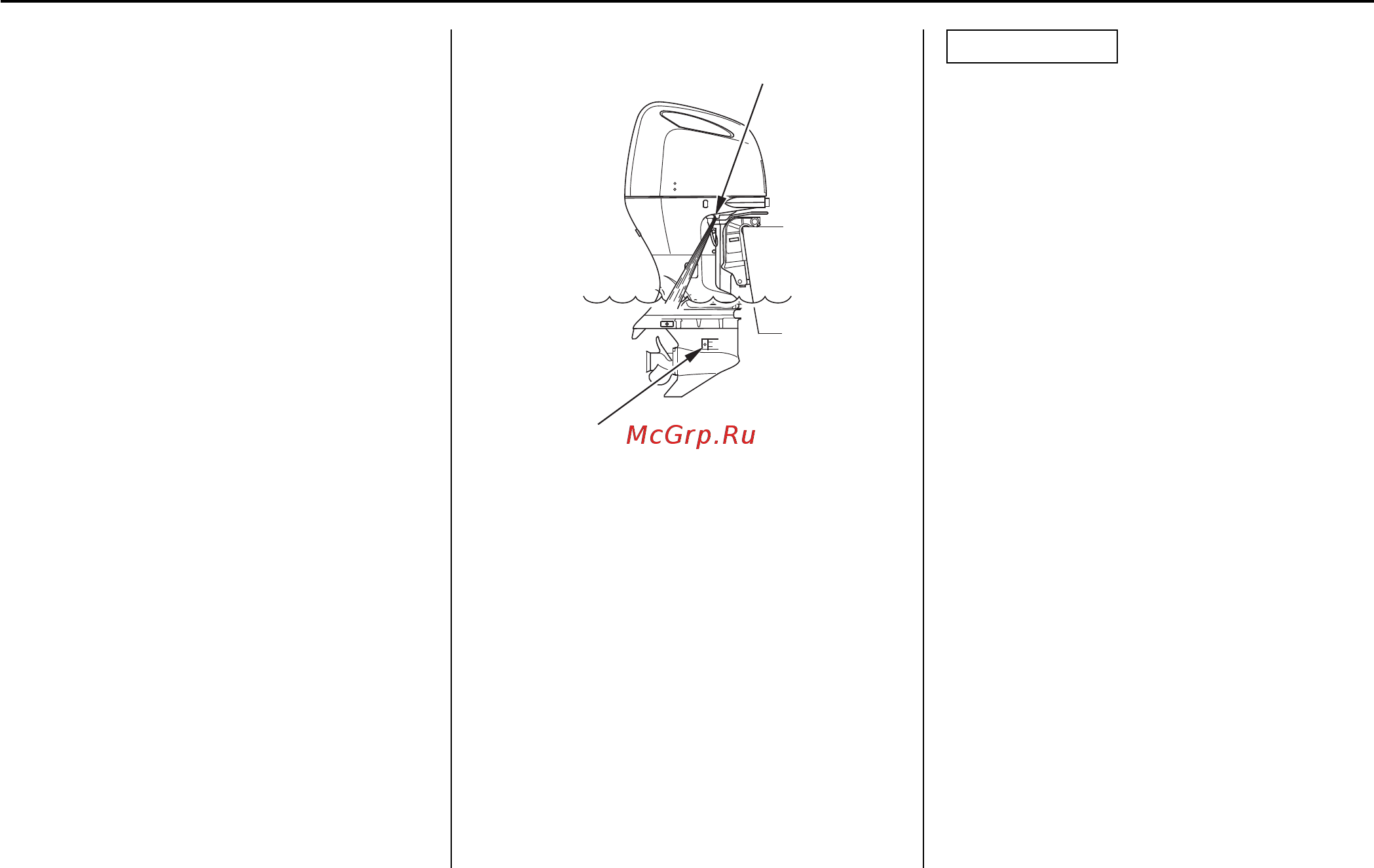

КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
ВОДОЗАБОРНИК СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
