ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
93
8. Подсоедините топливопроводы к
фильтру грубой очистки и затяните их
хомутами для топливопроводов.
Снимите зажимы с топливопроводов.
9. Монтаж фильтра грубой очистки
проводите в последовательности,
обратной его демонтажу.
10. При помощи ручного
топливоподкачивающего насоса
подкачайте в двигатель топливо (см.
стр. 48). Убедитесь в отсутствии утечек
топлива. При необходимости устраните
все утечки топлива.
ПРИМЕЧАНИЕ:
Если снижение развиваемой двигателем
мощности или затрудненный пуск были
вызваны наличием в топливном фильтре
большого количества воды и грязи, то не-
обходимо проверить состояние топливного
бака. При необходимости очистите топлив-
ный бак.
3. Отверните чашку грубой очистки.
4. Тщательно очистите отстойник и
замените фильтрующий элемент на
новый.
5. Установите на место сетку, поплавок,
уплотнительные кольца и чашку грубой
очистки.
6. Установите ленточный хомут на фильтр
грубой очистки.
7. Совместите центры двух
топливопроводов и стрелку на ленточном
хомуте.
< Замена >
1. Снимите ленточный хомут с кронштейна
фильтра грубой очистки, затем снимите
ленточный хомут с самого фильтра
грубой очистки.
ПРИМЕЧАНИЕ:
Перед тем как снимать топливный фильтр,
установите на оба топливопровода зажимы,
для того избежать пролива бензина.
2. Отсоедините топливопроводы от фильтра
грубой очистки.

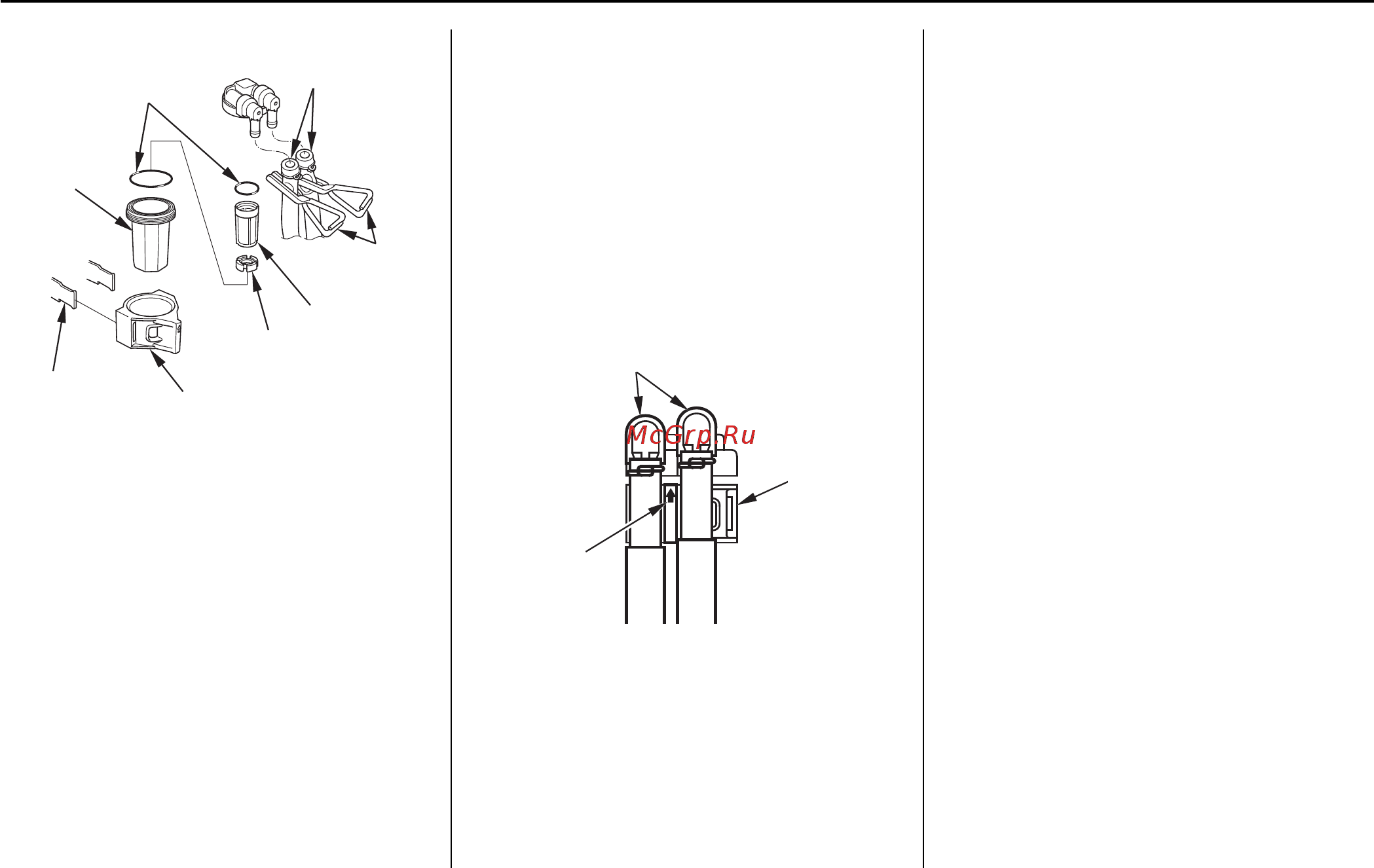

УПЛОТНИТЕЛЬНЫЕ
КОЛЬЦА
ТОПЛИВОПРО-
ВОДЫ
ХОМУТЫ
ТОПЛИВО-
ПРОВОДА
ТОПЛИВНЫЙ
ФИЛЬТР
ПОПЛАВОК
ЛЕНТОЧНЫЙ ХОМУТ
ЛЕНТОЧНЫЙ
ХОМУТ
КРОНШТЕЙН
ФИЛЬТРА ГРУБОЙ
ОЧИСТКИ
ОТСТОЙНИК
ТОПЛИВОПРОВОДЫ
СТРЕЛКА
