ЭКСПЛУАТАЦИЯ
60
2) После опускания подвесных моторов в
нижнее положение отрегулируйте угол
наклона правого и левого моторов с
помощью выключателя, расположенного
на рычаге переключения передач.
(тип R3):
При наличии спаренной силовой установки:
1) Нажмите на рычаге переключения
передач кнопку «DN» (вниз) системы
изменения угла наклона подвесного
мотора и установите мотор в самое
нижнее положение.
1. Нажмите кнопку «DN» (вниз) системы
изменения угла наклона подвесного
мотора и установите мотор в самое
нижнее положение.
Движение

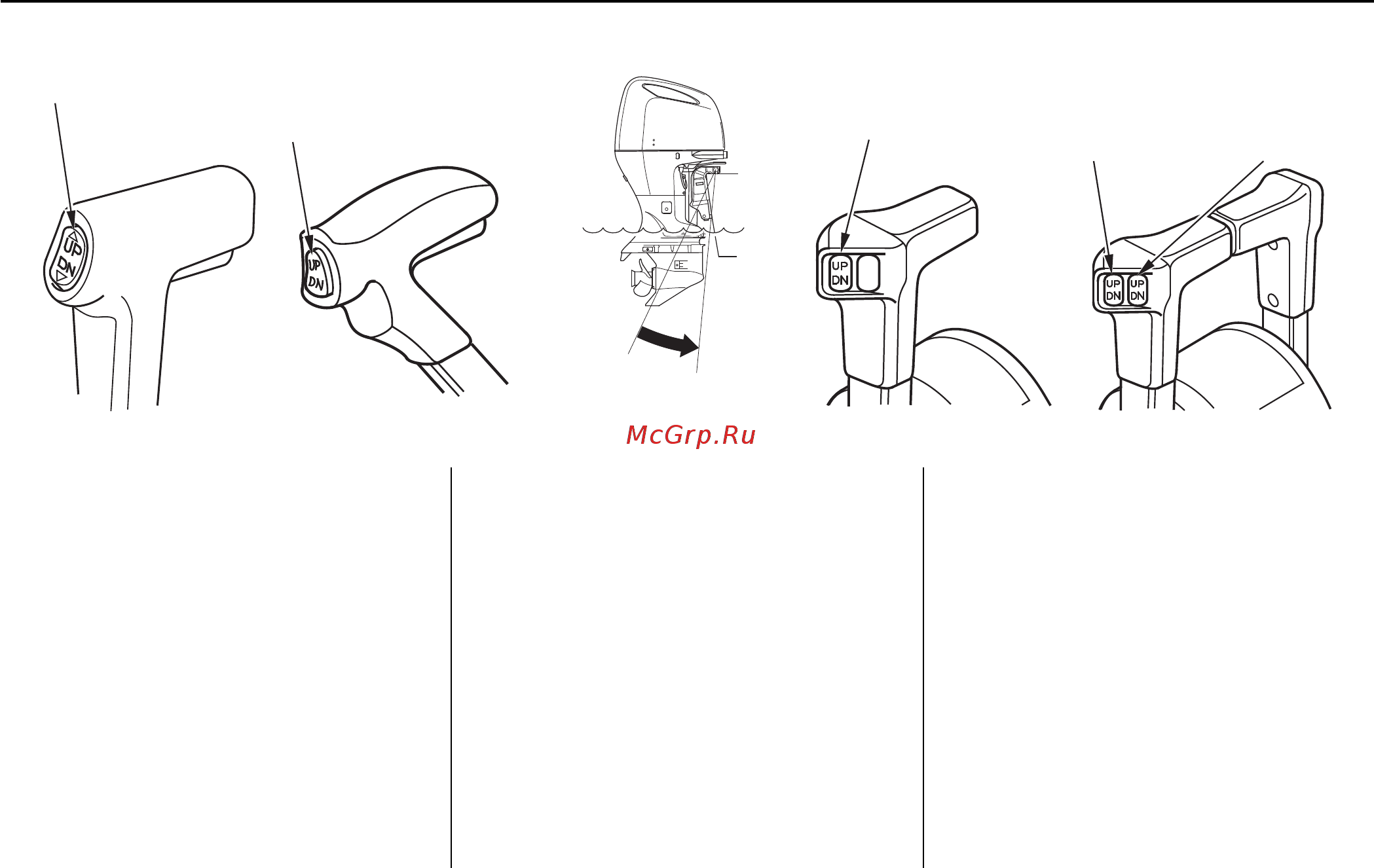

КНОПКА СИСТЕМЫ ГИДРОПОДЪЕМА/
ОТКИДКИ МОТОРА
КНОПКА СИСТЕМЫ ГИДРОПОДЪЕМА/
ОТКИДКИ МОТОРА
НАИБОЛЕЕ НИЗКОЕ
ПОЛОЖЕНИЕ
КНОПКА СИСТЕМЫ ГИДРО-
ПОДЪЕМА/ОТКИДКИ МОТОРА
КНОПКА СИСТЕМЫ ГИДРО-
ПОДЪЕМА/ОТКИДКИ МОТОРА
(ЛЕВАЯ) (ПРАВАЯ)
(пост управления одним мотором) (пост управления спаренной силовой
установкой)
