46
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
• Не подносите близко к батарее
открытое пламя и искрящие
предметы, не курите поблизости.
ПЕРВАЯ ПОМОЩЬ: Если электролит
попал в глаза, тщательно
промывайте их теплой водой
в течение не менее 15 минут
и немедленно обратитесь за
медицинской помощью.
• ЯД: Электролит является ядовитым
веществом.
ПЕРВАЯ ПОМОЩЬ:
— При попадании на наружный
кожный покров: Тщательно
промойте пораженное место
водой.
— При попадании в пищевод и
желудочно-кишечный тракт:
Выпейте большое количество
воды или молока.
Затем выпейте молоко магнезии
или растительное масло и
немедленно обратитесь за
медицинской помощью.
• ХРАНИТЕ ЭЛЕКТРОЛИТ В МЕСТАХ,
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторные батареи выделяют
взрывоопасные газы: Взрыв аккуму-
ляторной батареи может привести
к серьезным травмам или потере
зрения. Необходимо обеспечивать
эффективную вентиляцию помеще-
ния, в котором производится заряд
аккумуляторных батарей.
• ОПАСНОСТЬ ХИМИЧЕСКОГО
ОЖОГА: В аккумуляторной батарее
содержится электролит, который
является раствором серной
кислоты. Попадание серной
кислоты в глаза или на кожный
покров (даже через одежду) может
привести к тяжелым химическим
ожогам. Надевайте защитную
маску для лица и одежду.
Аккумуляторная батарея
ПРИМЕЧАНИЕ
Правила обращения с различными аккумуля-
торными батареями могут отличаться, поэтому
приведенные ниже инструкции могут не соот-
ветствовать батарее, установленной на вашей
лодке. Изучите руководство по эксплуатации,
которое приложено к аккумуляторной батарее.

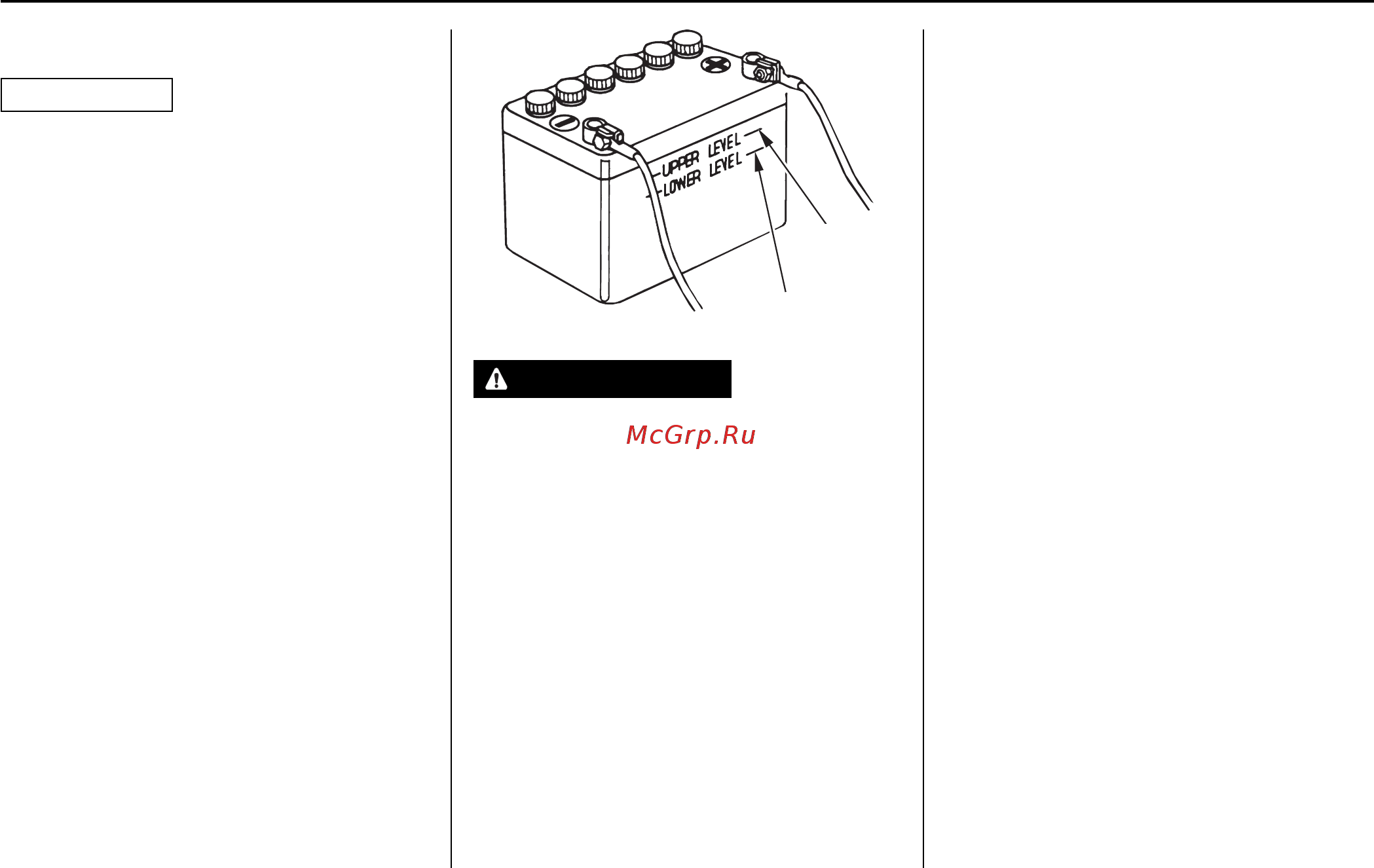

Проверка аккумуляторной батареи
Проверьте уровень электролита: он должен
находиться между метками максимального
и минимального уровня. Проверьте, чтобы
вентиляционные отверстия в крышках акку-
муляторов не были засорены. Если уровень
электролита находится около или ниже
отметки минимального уровня, то долейте
дистиллированную воду и доведите уровень
электролита до отметки максимального
уровня (см. стр. 98).
Проверьте, чтобы клеммы проводов на вы-
водах батареи были надежно затянуты. Если
полюсные выводы аккумуляторной батареи
загрязнились или окислились, то снимите ба-
тарею и очистите штыри выводов (см. стр. 99).
МАКСИ-
МАЛЬНЫЙ
УРОВЕНЬ
МИНИМАЛЬНЫЙ
УРОВЕНЬ
