34
УСТАНОВКА ПОДВЕСНОГО МОТОРА
Оптимальный угол наклона подвесного
мотора зависит от нескольких условий:
особенностей конструкции лодки, характе-
ристик подвесного мотора, гребного винта и
условий движения лодки.
Отрегулируйте положение подвесного мото-
ра, так чтобы он располагался перпендику-
лярно свободной поверхности воды (то есть
ось гребного винта должна быть параллельна
поверхности воды).
Слишком малый угол наклона: Неверная
установка мотора вызывает у лодки «зарыва-
ние носом».
Установите подвесной мотор с оптимальным
углом наклона, который обеспечивает устой-
чивое движение лодки и позволяет реали-
зовать максимальную мощность двигателя.
Слишком большой угол наклона: Неверная
установка мотора вызывает приседание
лодки «на корму».

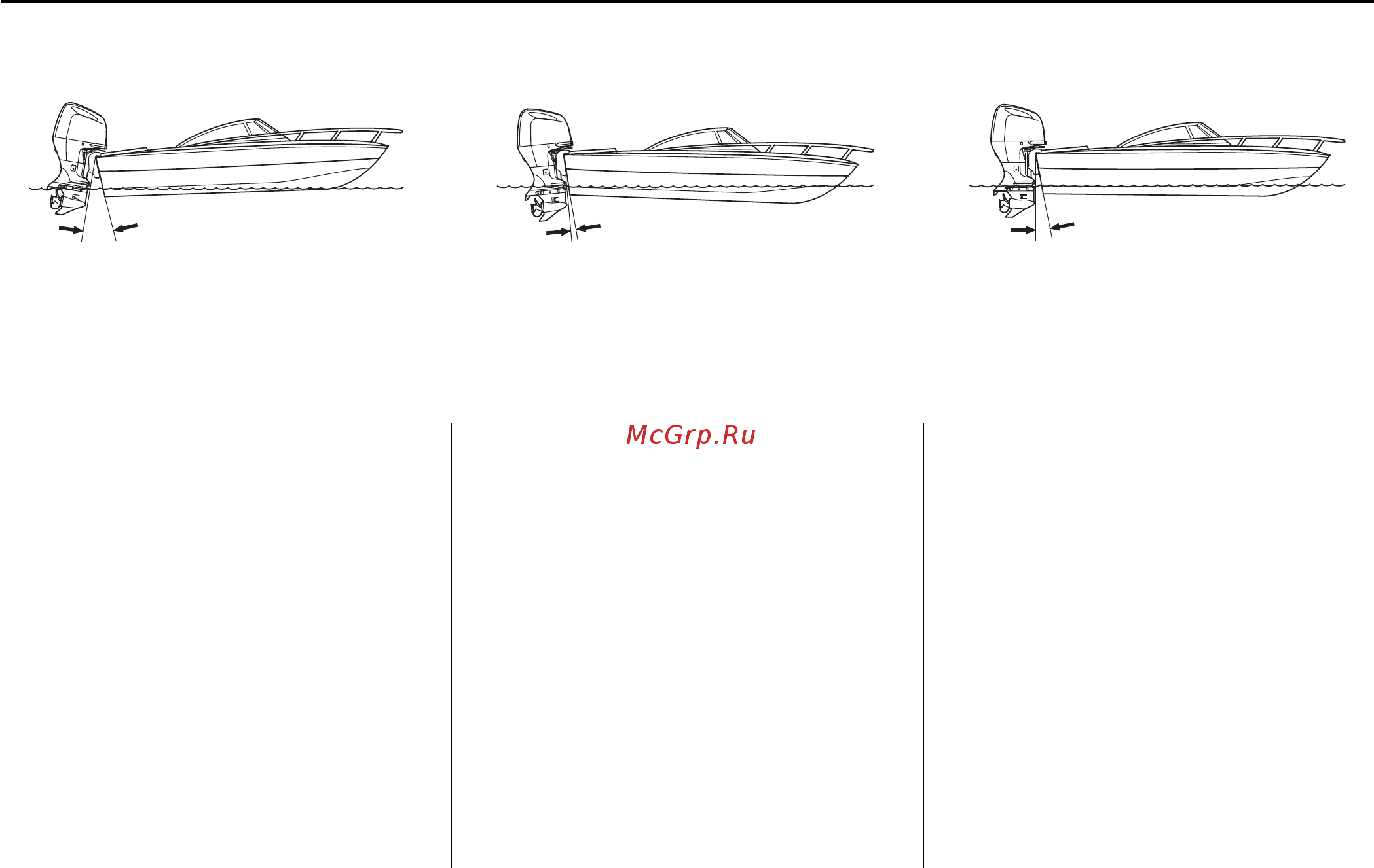

Проверка угла наклона подвесного мотора (на установившейся скорости)
НЕВЕРНАЯ УСТАНОВКА МОТОРА
ВЫЗЫВАЕТ ПРИСЕДАНИЕ ЛОДКИ «НА КОРМУ»
НЕВЕРНАЯ УСТАНОВКА МОТОРА
ВЫЗЫВАЕТ «ЗАРЫВАНИЕ НОСОМ»
ПРАВИЛЬНЫЙ УГОЛ НАКЛОНА
ОБЕСПЕЧИВАЕТ НАИЛУЧШИЕ
ХОДОВЫЕ КАЧЕСТВА ЛОДКИ
