ЭКСПЛУАТАЦИЯ
66
ПРИМЕЧАНИЕ:
После того, как подвесные моторы будут
опущены в воду, отрегулируйте угол наклона
каждого.

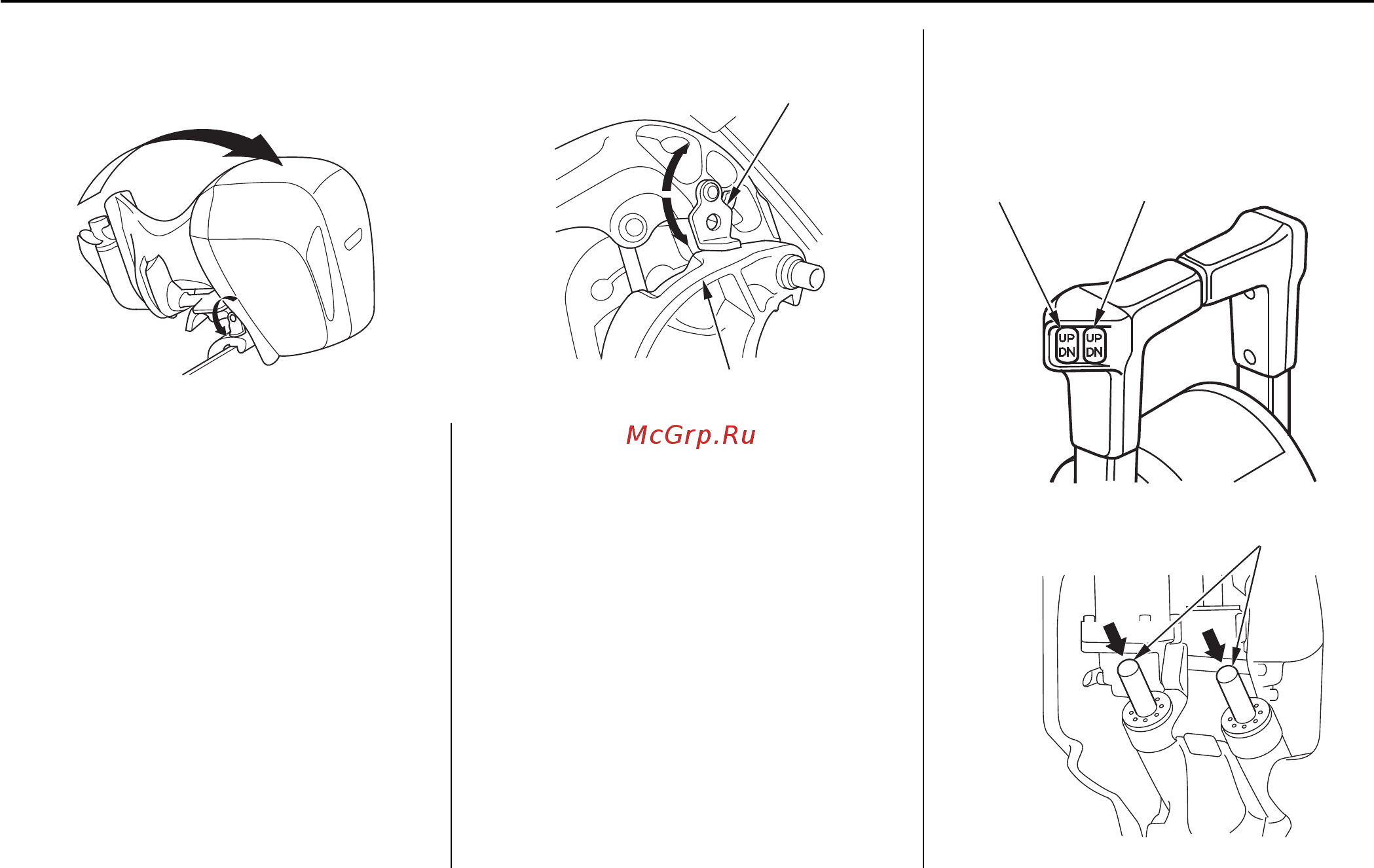

1. С помощью кнопки системы
гидроподъема поднимите мотор из воды.
2. Опустите рычаг фиксатора мотора в
положение «LOCK» (заблокировать)
и опустите подвесной мотор до упора
рычага в транцевый кронштейн.
3. Нажмите кнопку «DN» (вниз) системы
изменения угла наклона подвесного
мотора и полностью уберите штоки
силовых цилиндров системы изменения
угла наклона мотора.
4. Для того, чтобы опустить мотор,
следует при помощи кнопки системы
гидроподъема поднять его немного вверх,
перевести рычаг фиксатора в положение
FREE (ослабить) и медленно опустить
мотор в первоначальное положение.
На стоянке поднимите подвесной мотор и
закрепите его в поднятом положении с по-
мощью рычага фиксатора. Переведите рычаг
дистанционного управления в НЕЙТРАЛЬ-
НОЕ положение и заглушите двигатель
перед началом подъема подвесного мотора.
ПРИМЕЧАНИЕ:
После остановки двигателя и перед его
подъемом оставьте мотор в рабочем положе-
нии для слива воды из двигателя.
Заглушите двигатель и отсоедините топли-
вопровод от подвесного мотора перед его
подъемом.
Швартовка
РЫЧАГ ФИКСАТОРА
ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
КРОНШТЕЙН ПОДВЕСНОГО
МОТОРА
FREE
(ослабить)
LOCK
(заблокировать)
КНОПКА СИСТЕМЫ ГИДРОПОДЪЕМА/ОТКИДКИ
МОТОРА
(ЛЕВАЯ) (ПРАВАЯ)
ШТОКИ СИЛОВОГО ЦИЛИНДРА
