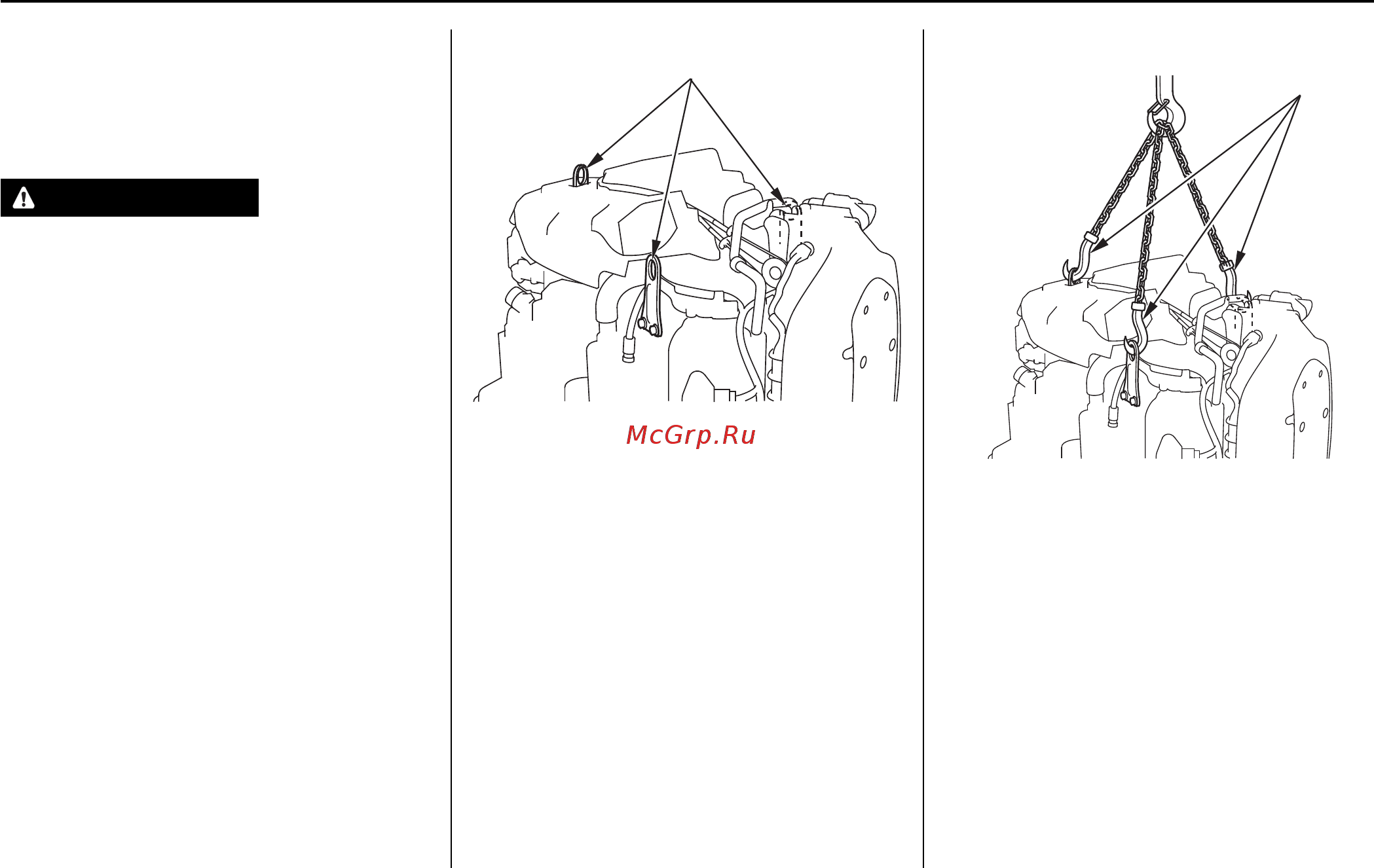

10. ТРАНСПОРТИРОВКА
2. Зацепив подъемные крюки за рым-болты
двигателя, поднимите подвесной мотор и
снимите его с лодки.
Транспортировка
При перевозке подвесного мотора на авто-
мобиле выполните следующие операции:
1. Снимите кожух двигателя (см. стр. 40).
Отсоединение топливопровода
Перед началом транспортировки подвесного
мотора, отсоедините и уберите топливопро-
воды.
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно легко-
воспламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей.
• Будьте осторожны, чтобы не
пролить бензин. Пролитое
топливо или его пары могут
воспламениться. Прежде чем
оставлять двигатель на хранение
или транспортировать его, вытрите
все пролитое топливо.
• Запрещается курить или
приближать открытое пламя или
искрящие предметы к месту слива
или хранения топлива.
РЫМ-БОЛТЫ
ПОДЪЕМНЫЕ КРЮКИ
