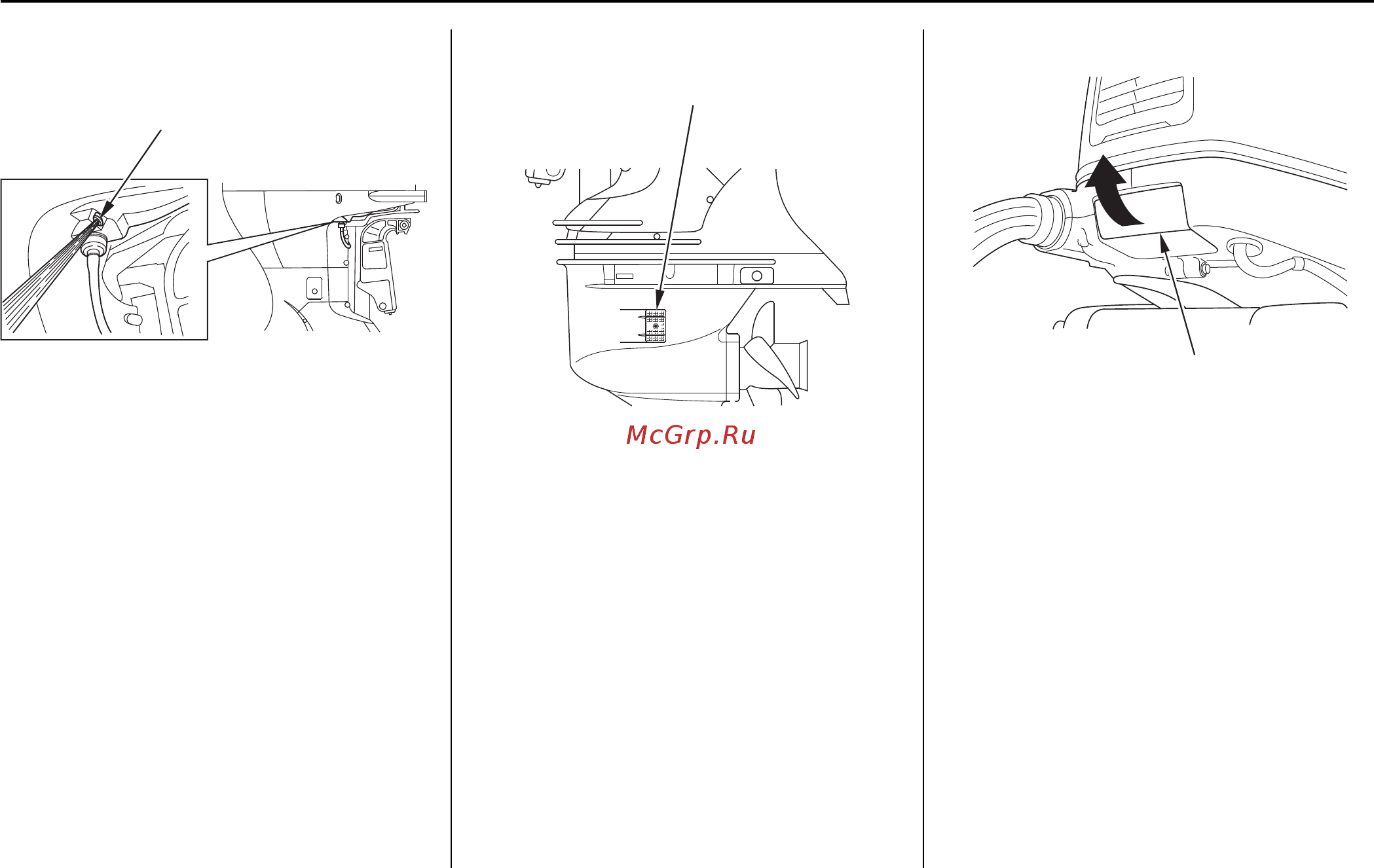

Контрольное отверстие системы
охлаждения
Водозаборник системы охлаждения Замок крышки двигателя
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
ВОДОЗАБОРНИК СИСТЕМЫ ОХЛАЖДЕНИЯ
(на каждой стороне)
Контрольное отверстие служит для контроля
нормальной циркуляции воды в системе
охлаждения двигателя.
После пуска двигателя проверьте циркуля-
цию воды в системе охлаждения при помо-
щи контрольного отверстия.
Через входное отверстие вода поступает в
систему охлаждения двигателя.
Отстегните замки крышки двигателя, затем
снимите крышку.
ЗАМОК КОЖУХА ДВИГАТЕЛЯ
