Клапан отключения сервопривода
Если вам не удалось поднять подвесной мо-
тор при помощи системы гидроподъема, то
отключив сервопривод, вы сможете опустить
или поднять подвесной мотор вручную.
Для того чтобы поднять подвесной мотор
вручную, при помощи отвертки поверните
(против часовой стрелки) на 1-2 оборота (не
более) клапан отключения сервопривода.
Клапан отключения сервопривода располо-
жен под левым транцевым кронштейном.
После подъема подвесного мотора плотно
затяните клапан по часовой стрелке для от-
ключения сервопривода.
Перед началом эксплуатации подвесного
мотора плотно затяните клапан отключения
сервопривода. В противном случае, мотор
может подняться при движении в режиме
заднего хода.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ

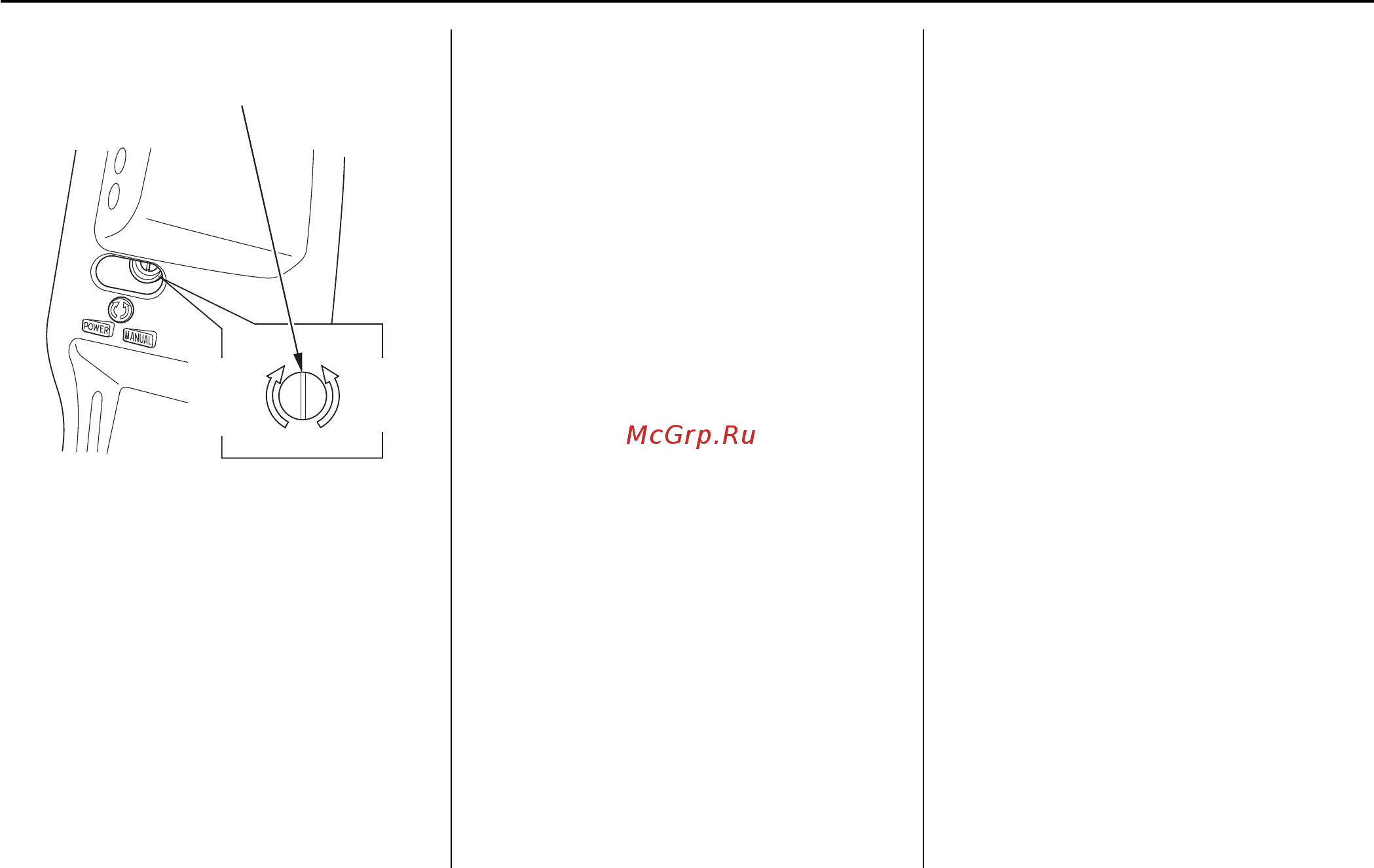

КЛАПАН ОТКЛЮЧЕНИЯ СЕРВОПРИВОДА
ВКЛЮЧЕ-
НИЕ
СЕРВО-
ПРИВОДА
(затянуть)
ОТКЛЮ-
ЧЕНИЕ
СЕРВО-
ПРИВОДА
(отпустить)
