108
ХРАНЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Не храните в течение длительного
периода времени подвесной мотор
на боку в горизонтальном положении.
Если необходимо положить подвесной
мотор на бок, слейте все моторное
масло и подложите под мотор мягкий
уретановый материал или одеяло, как
показано на рисунке.

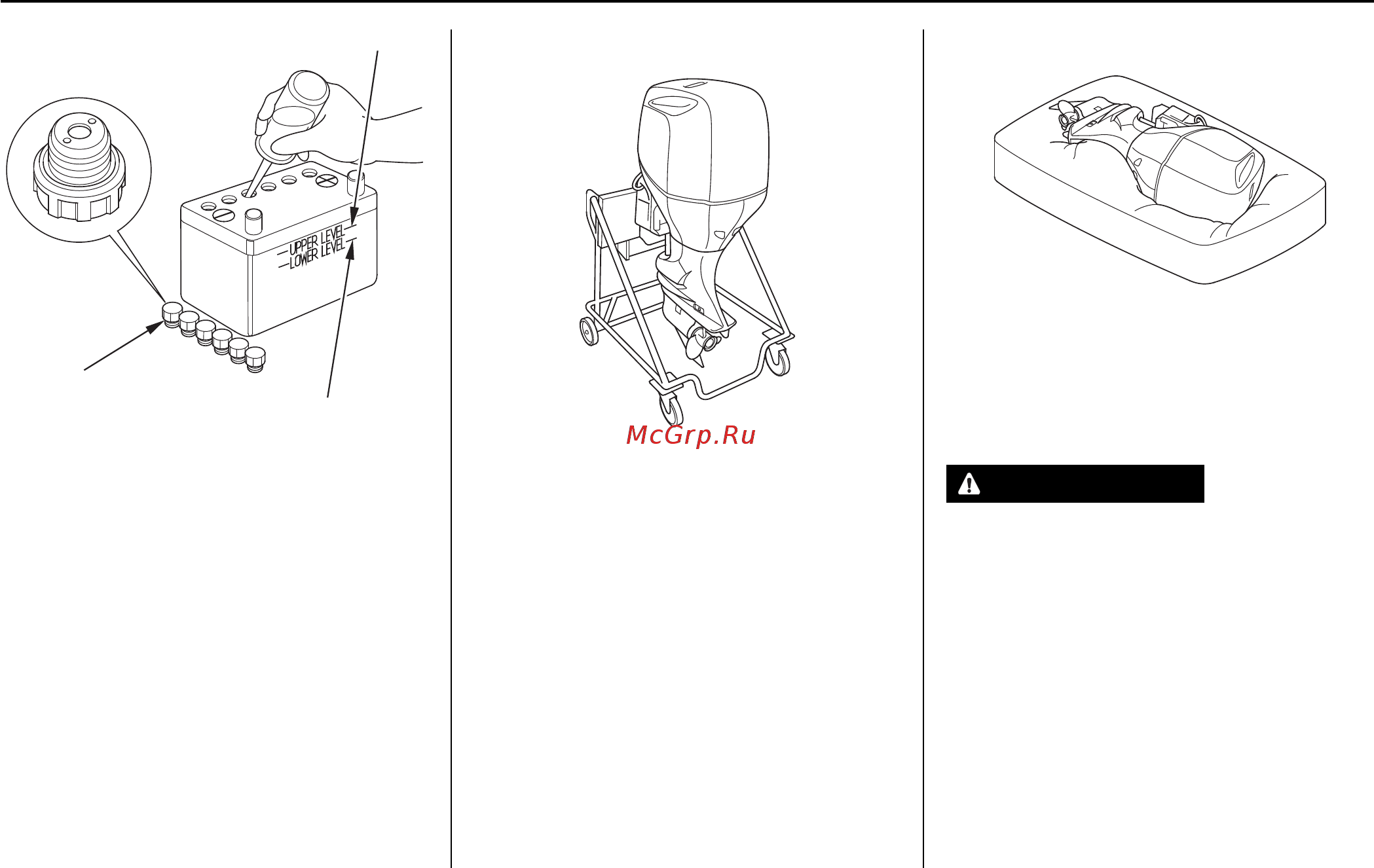

Положение подвесного мотора
при хранении
Перевозите и храните подвесной мотор в
вертикальном положении, как показано на
рисунке. Установите кронштейн подвесного
мотора на вертикальную панель стойки и
закрепите мотор с помощью болтов и гаек.
Храните подвесной мотор в хорошо прове-
триваемом сухом помещении. Не подвергай-
те подвесной мотор прямому воздействию
солнечных лучей.
3. Долейте в аккумуляторную батарею
дистиллированной воды и доведите
уровень электролита до верхней метки.
Запрещается превышать максимальный
уровень электролита, соответствующий
верхней метке.
4. Храните аккумуляторную батарею в
горизонтальном положении в сухом,
прохладном и хорошо проветриваемом
помещении. Аккумуляторная батарея
не должна подвергаться воздействию
прямых солнечных лучей.
5. Ежемесячно проверяйте плотность
электролита. При необходимости
зарядите аккумуляторную батарею. Это
увеличит срок службы батареи.
МАКСИМАЛЬНЫЙ УРОВЕНЬ
МИНИМАЛЬНЫЙ УРОВЕНЬ
КРЫШКИ АККУМУЛЯТОРОВ
