ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
99
ПРЕДУПРЕЖДЕНИЕ
Отключая аккумуляторную батарею,
помните, что сначала необходимо
отсоединить клемму от «отрицатель-
ного» вывода батареи (—). Подключая
аккумуляторную батарею, сначала
необходимо присоединить клемму к
«положительному» выводу (+), а за-
тем – к «отрицательному» выводу (—)
батареи. Запрещается отключать или
подключать аккумуляторную батарею
в обратной последовательности. Это
может привести к короткому замы-
канию при касании инструментом
полюсных выводов батареи.
3. Присоедините клемму «положительного»
провода к «положительному» полюсному
выводу батареи (+), затем присоедините
клемму «отрицательного» провода
к «отрицательному» выводу батареи
(—). Надежно затяните болты и
гайки. Нанесите на клеммы и выводы
аккумуляторной батареи защитную
пластичную смазку.
< Очистка аккумуляторной батареи >
1. Снимите клемму с «отрицательного»
полюсного вывода (—), затем – с
«положительного» полюсного вывода (+).
2. Снимите аккумуляторную батарею,
очистите штыри полюсных выводов
и клеммы проводов с помощью
проволочной щетки или наждачной
бумаги.
Промойте аккумуляторную батарею
снаружи теплым раствором питьевой
соды, следя за тем, чтобы вода
или содовый раствор не попал в
аккумуляторы батареи. Тщательно
протрите аккумуляторную батарею.

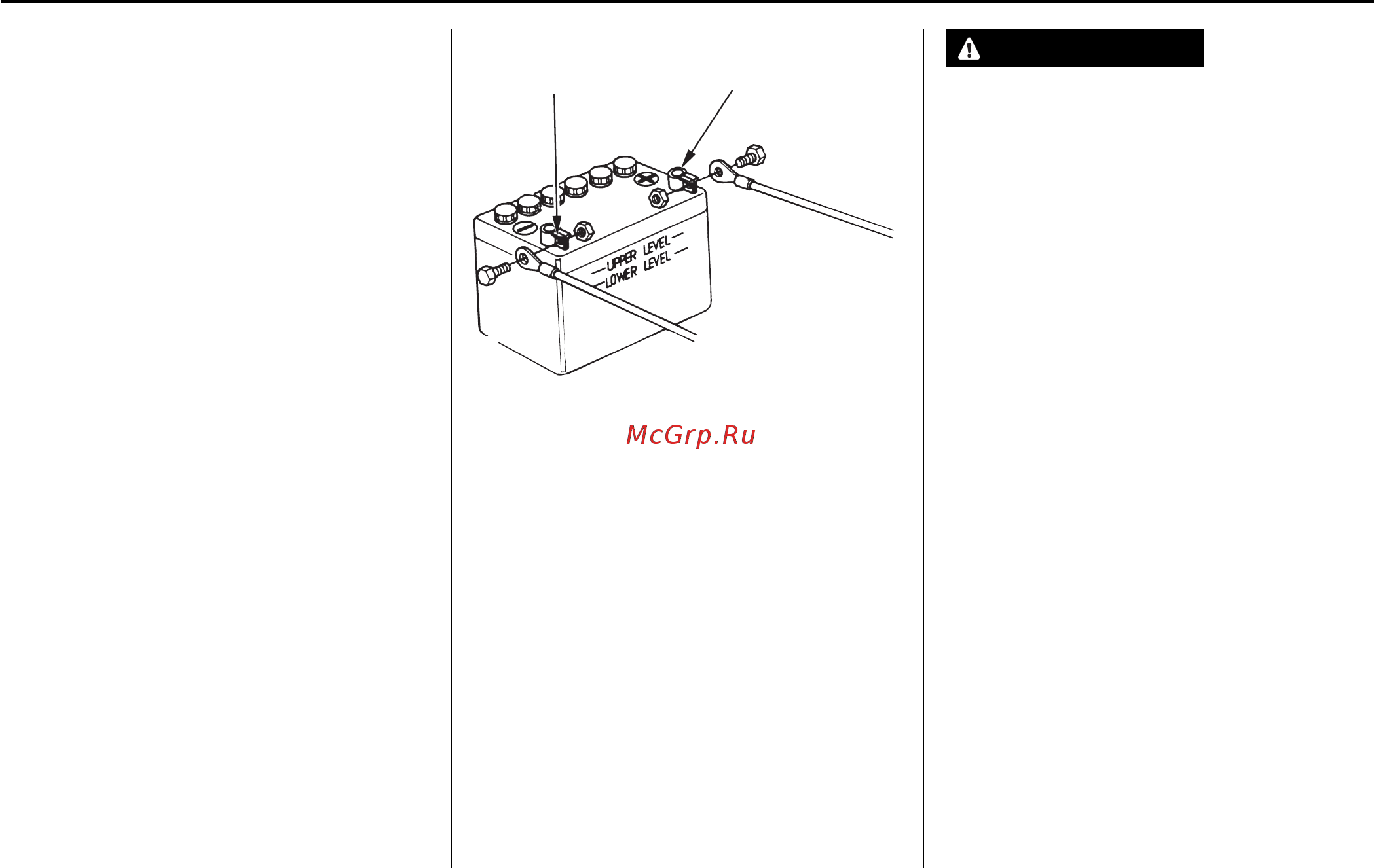

(—) «ОТРИЦАТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
(+) «ПОЛОЖИТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
