Honda BF250AXU [75/127] Остановка двигателя
![Honda BF250AXU [75/127] Остановка двигателя](/views2/1240244/page75/bg4b.png)
75

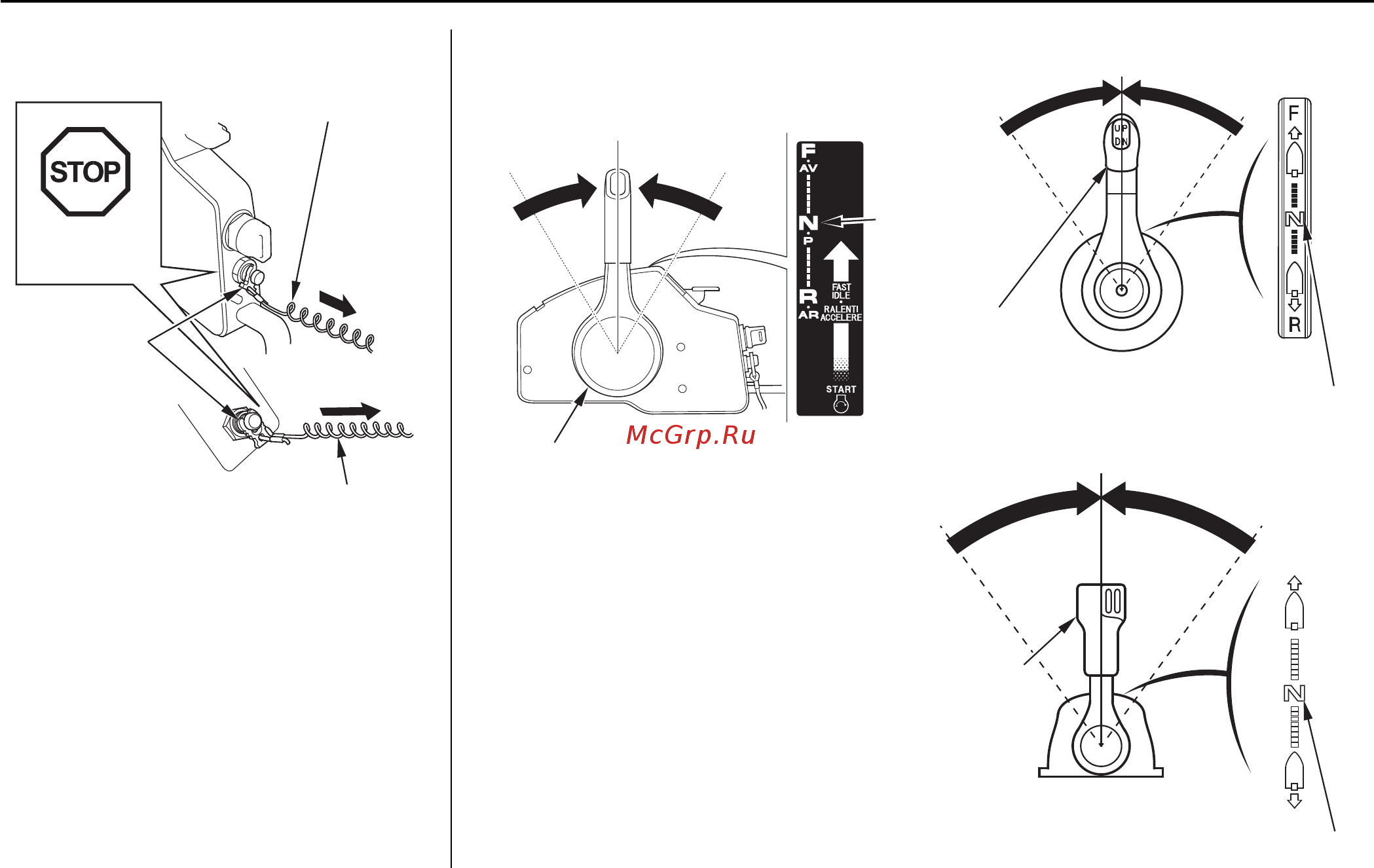

9. ОСТАНОВКА ДВИГАТЕЛЯ
Остановка двигателяАварийная остановка двигателя
(тип R1)
Потяните за аварийный линь и выдерните
скобу из кнопки аварийного выключателя
двигателя. Это приведет к выключению
двигателя.
ПРИМЕЧАНИЕ:
Рекомендуется периодически глушить
двигатель с помощью аварийного линя, для
того чтобы быть уверенным в исправности
аварийного выключателя двигателя.
ОСТАНОВКА
ЛИНЬ АВАРИЙНО-
ГО ВЫКЛЮЧАТЕ-
ЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
СКОБА АВАРИЙ-
НОГО ВЫКЛЮЧА-
ТЕЛЯ ДВИГАТЕЛЯ
(тип R2 и R3)
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
(тип R1)
(тип R3)
(тип R2)
РЫЧАГ ПЕРЕ-
КЛЮЧЕНИЯ
ПЕРЕДАЧ
РЫЧАГ ПЕРЕ-
КЛЮЧЕНИЯ
ПЕРЕДАЧ
РЫЧАГ ПЕРЕ-
КЛЮЧЕНИЯ
ПЕРЕДАЧ
1. Переведите рычаг переключения
передач в НЕЙТРАЛЬНОЕ
положение.
ПРИМЕЧАНИЕ:
После движения с полностью от-
крытой дроссельной заслонкой и
перед остановкой двигателя необхо-
димо охладить его. Для охлаждения
двигателя дайте ему поработать на
холостых оборотах в течение несколь-
ких минут.
