95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9. Отверните три винта, крепящие
влагоотделитель, удалите воду или отстой
из чашки.
10. Монтаж водоотделителя проводите
в последовательности, обратной его
демонтажу.
МОМЕНТ ЗАТЯЖКИ:
3,4 Н•м (0,34 кгс•м)
8. Пережмите дренажную трубку хомутом,
отсоедините эту трубку от сливного
краника.
5. Отсоедините разъем с 2 контактами
(синий).
6. Снимите ленточный хомут с
кронштейна влагоотделителя, затем
снимите ленточный хомут с самого
влагоотделителя.
7. Пережмите оба топливопровода
хомутами для предотвращения утечки
топлива, отсоедините топливопроводы.

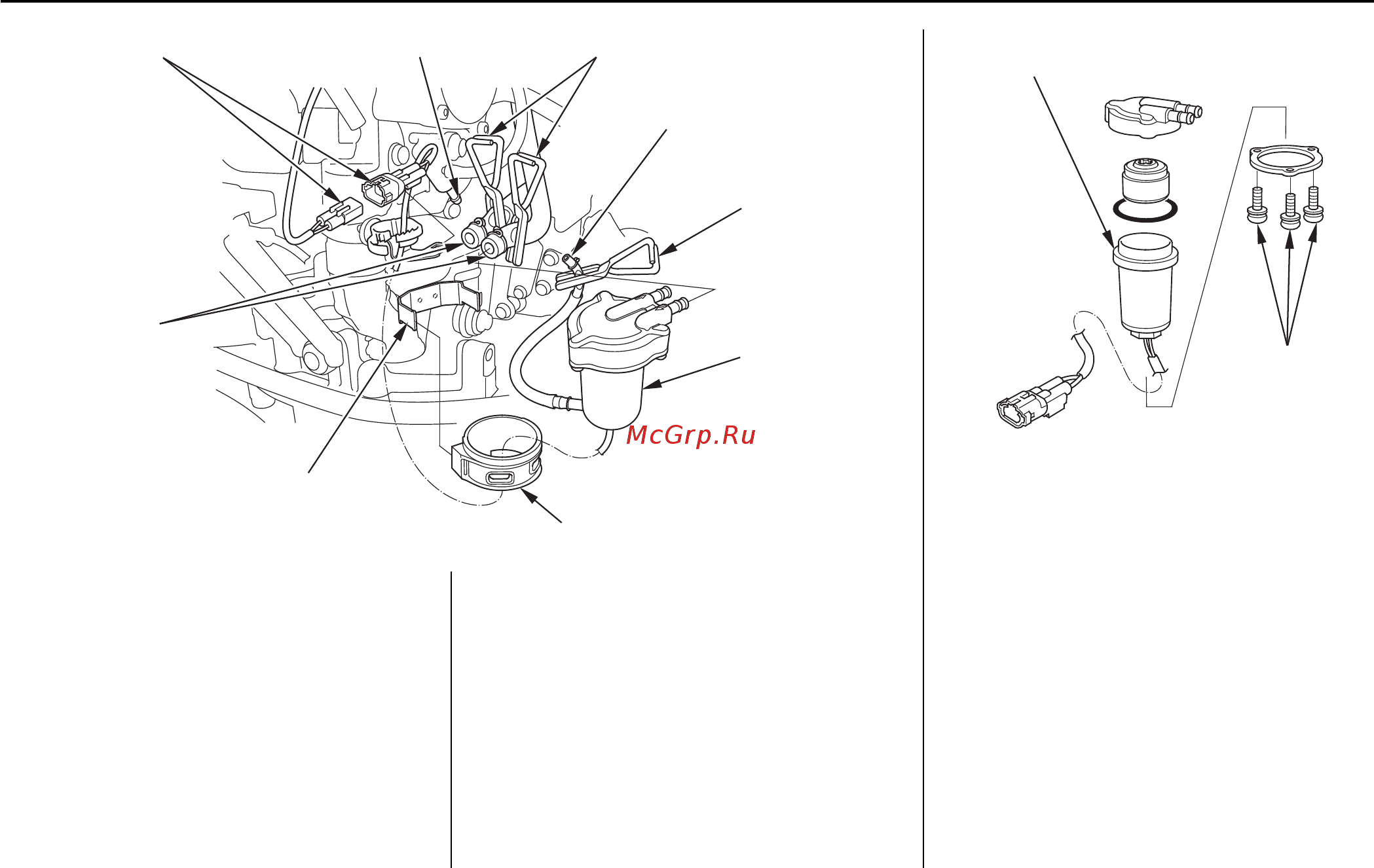

ТОПЛИВОПРОВОДЫ
РАЗЪЕМ С 2 КОНТАКТАМИ (СИНИЙ) СЛИВНОЙ КРАНИК ХОМУТЫ ТОПЛИВОПРОВОДА
ДРЕНАЖНАЯ ТРУБКА
ХОМУТ ТОПЛИВОПРОВОДА
ВЛАГООТДЕЛИТЕЛЬ
ЛЕНТОЧНЫЙ ХОМУТ
КРОНШТЕЙН ВЛАГООТДЕЛИТЕЛЯ
ЧАШКА ВЛАГООТДЕЛИТЕЛЯ
ВИНТЫ
