ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
84
2. С помощью плоской отвертки отверните
крепежный винт и снимите крышку
сливной пробки.
Замена моторного масла в двигателе
Слейте моторное масло, пока двигатель еще
не остыл (это обеспечит быстрый и полный
слив масла).
1. Установите подвесной мотор в
вертикальное положение и снимите
кожух двигателя (см. стр. 40). Отверните
и снимите пробку маслозаливной
горловины.
Моторное масло
Недостаточное количество моторного
масла или наличие в нем загрязнений очень
сильно сокращает срок службы узлов трения
в двигателе.
Периодичность замены моторного масла
Первая замена масла производится через 20
моточасов после начала эксплуатации или
спустя один месяц после приобретения под-
весного мотора, последующие замены масла
– через каждые 100 моточасов или 6 месяцев.
Заправочная емкость системы смазки:
7,6 л
… без замены масляного фильтра
7,8 л
… при замене масляного фильтра
Рекомендуемое масло
Моторное масло SAE 10W-30 или аналогич-
ное, уровень качества по классификации
API: SG, SH или SJ.

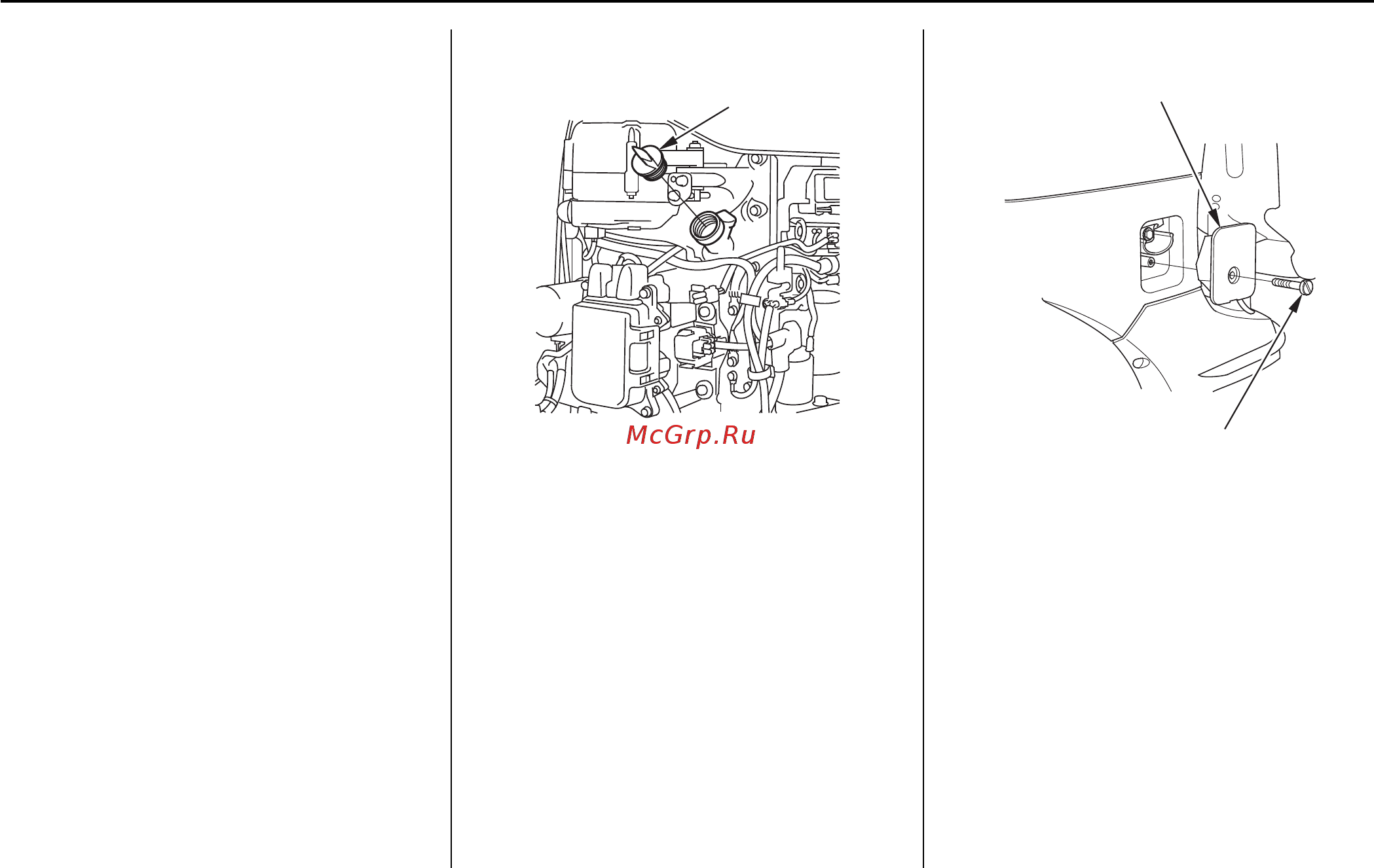

ПРОБКА МАСЛОЗАЛИВНОЙ ГОРЛОВИНЫ КРЫШКА СЛИВНОЙ ПРОБКИ
ВИНТ КРЕПЛЕНИЯ КРЫШКИ СЛИВНОЙ ПРОБКИ
