ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
РЫЧАГИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
КНОПКА ОТКЛЮЧЕНИЯ РЕДУКТОРА
(для ОТДЕЛЬНО РАСПОЛОЖЕННОГО ПОСТА)
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
РЫЧАГИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
КНОПКА СИСТЕМЫ
ГИДРОПОДЪЕМА/ОТКИДКИ
МОТОРА
КНОПКА ОТКЛЮЧЕНИЯ РЕДУКТОРА
ЗУММЕР
ИНДИКАТОРЫ
(Давление масла,
перегрев, ACG,
PGM-FI)
ЗАМОК ЗАЖИГАНИЯ
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА
ПОДВЕСНОГО МОТОРА (ПРАВЫЙ)
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА
ПОДВЕСНОГО МОТОРА (ЛЕВЫЙ)

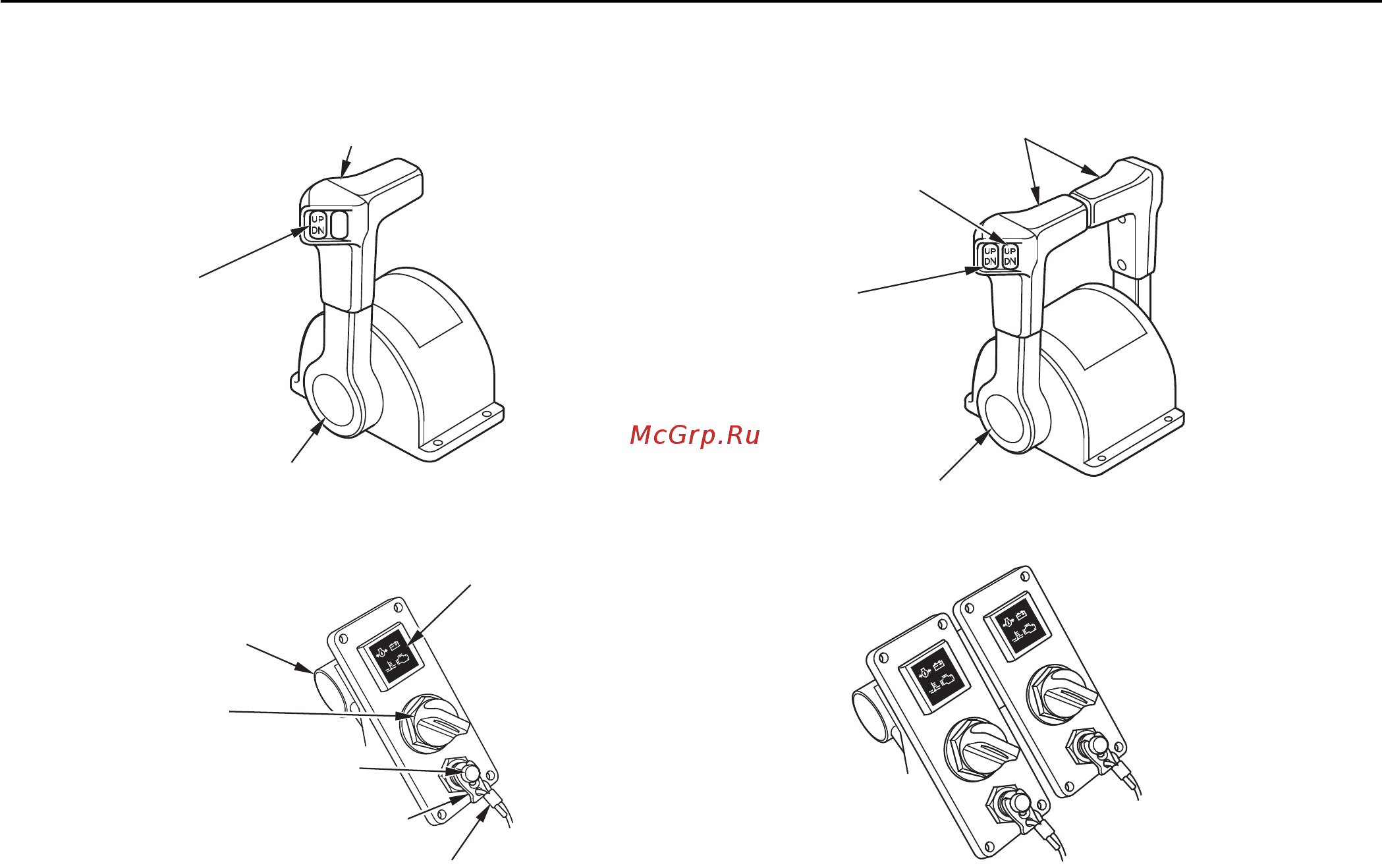

ОТДЕЛЬНО УСТАНАВЛИВАЕМЫЙ ПОСТ УПРАВЛЕНИЯ (тип R3)
(ПОСТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ОДНОМОТОРНОЙ СИЛОВОЙ УСТАНОВКОЙ)
ПАНЕЛЬ УПРАВЛЕНИЯ (дополнительное оборудование)
(ФРОНТАЛЬНЫЙ ПОСТ УПРАВЛЕНИЯ И ПОСТ
УПРАВЛЕНИЯ, УСТАНАВЛИВАЕМЫЙ НА СТОЙКУ)
(ПОСТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
СПАРЕННОЙ СИЛОВОЙ УСТАНОВКОЙ)
