49

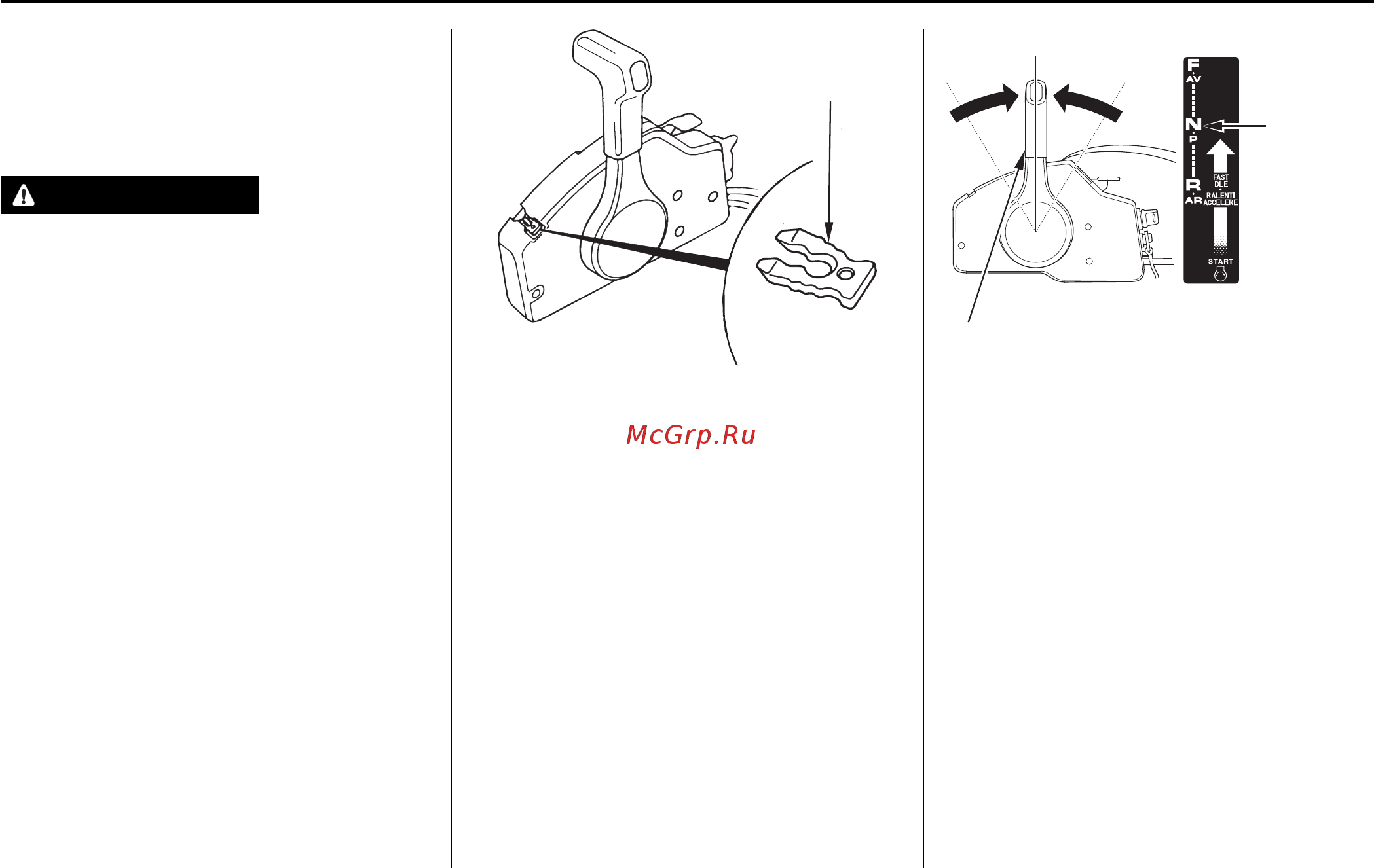

ПУСК ДВИГАТЕЛЯ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
2. Установите рычаг дистанционного
управления в нейтральное положение.
Осуществить пуск двигателя невозможно
до тех пор, пока рычаг дистанционного
управления не будет переведен в
НЕЙТРАЛЬНОЕ положение.
Запасная скоба аварийного выключателя
двигателя находится в гнезде рядом с инди-
каторной лампой.
1. Вставьте скобу, расположенную на конце
аварийного линя, под кнопку аварийного
выключателя двигателя. Другой конец
аварийного линя следует надежно
зафиксировать на запястье судоводителя.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет надеж-
но прикреплен к руке, то при падении
водителя за борт неуправляемая лод-
ка может серьезно травмировать как
его самого, так и пассажиров. Кроме
того, могут пострадать находящиеся
поблизости люди. Перед пуском дви-
гателя следует надлежащим образом
закрепить аварийный линь.
ПРИМЕЧАНИЕ:
Осуществить пуск двигателя будет невоз-
можно, если скоба не вставлена под кнопку
аварийного выключателя двигателя.
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
НЕЙТРАЛЬ-
НАЯ
ПЕРЕДАЧА
