ЭКСПЛУАТАЦИЯ
59
При дальнейшем перемещении рычага
(рычагов) дистанционного управления на
угол более 35° (от нейтрального положения)
происходит увеличение степени открытия
дроссельной заслонки и скорости хода
лодки.
Если на лодке установлена спаренная
силовая установка, то держите рычаги дис-
танционного управления, как показано на
рисунке, и перемещайте рычаги управления
левым и правым моторами одновременно.
ПРЕДУПРЕЖДЕНИЕ
Запрещается резко дергать за рычаг
дистанционного управления. Пере-
мещайте рычаг плавно. Увеличивайте
угол открытия дроссельной заслонки
и обороты двигателя только после
того, как вы будете уверены в полном
включении муфты реверса.
Переместите рычаг (рычаги) дистанционно-
го управления приблизительно на 35° в поло-
жение ПЕРЕДНЕГО или ЗАДНЕГО ХОДА,
для того чтобы переключить муфту реверса.

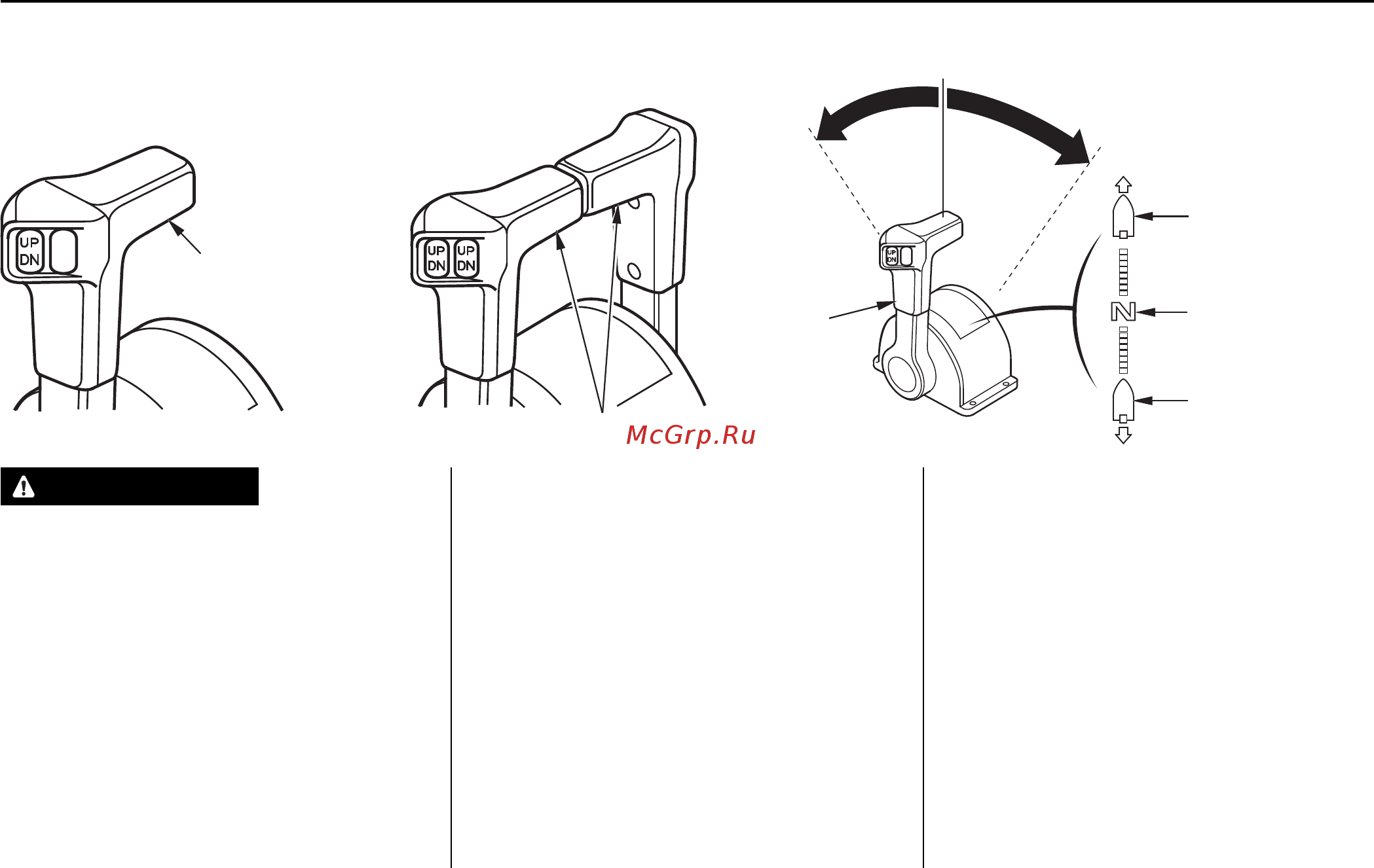

Переключение муфты реверса
(тип R3)
ПОСТ УПРАВЛЕНИЯ ОДНИМ
ПОДВЕСНЫМ МОТОРОМ
ПОСТ УПРАВЛЕНИЯ СПАРЕННЫМИ
ПОДВЕСНЫМИ МОТОРАМИ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
РЫЧАГ
ПЕРЕКЛЮ-
ЧЕНИЯ
ПЕРЕДАЧ
ПЕРЕДАЧА
ПЕРЕДНЕГО
ХОДА
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
ПЕРЕДАЧА ЗАДНЕГО
ХОДА
ПЕРЕДАЧА ПЕРЕДНЕГО
ХОДА
ПЕРЕДАЧА
ЗАДНЕГО ХОДА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
