ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
101
1. Остановите мотор.
2. Отсоедините аккумуляторную батарею
(см. стр. 99).
3. Снимите кожух двигателя (см. стр. 40).
4. Откройте крышку коммутационного
блока.
5. Выньте сгоревший предохранитель,
предварительно отвернув два винта М5.
6. Установите новый предохранитель,
затянув два винта М5.
7. После замены закройте крышку
коммутационного блока.

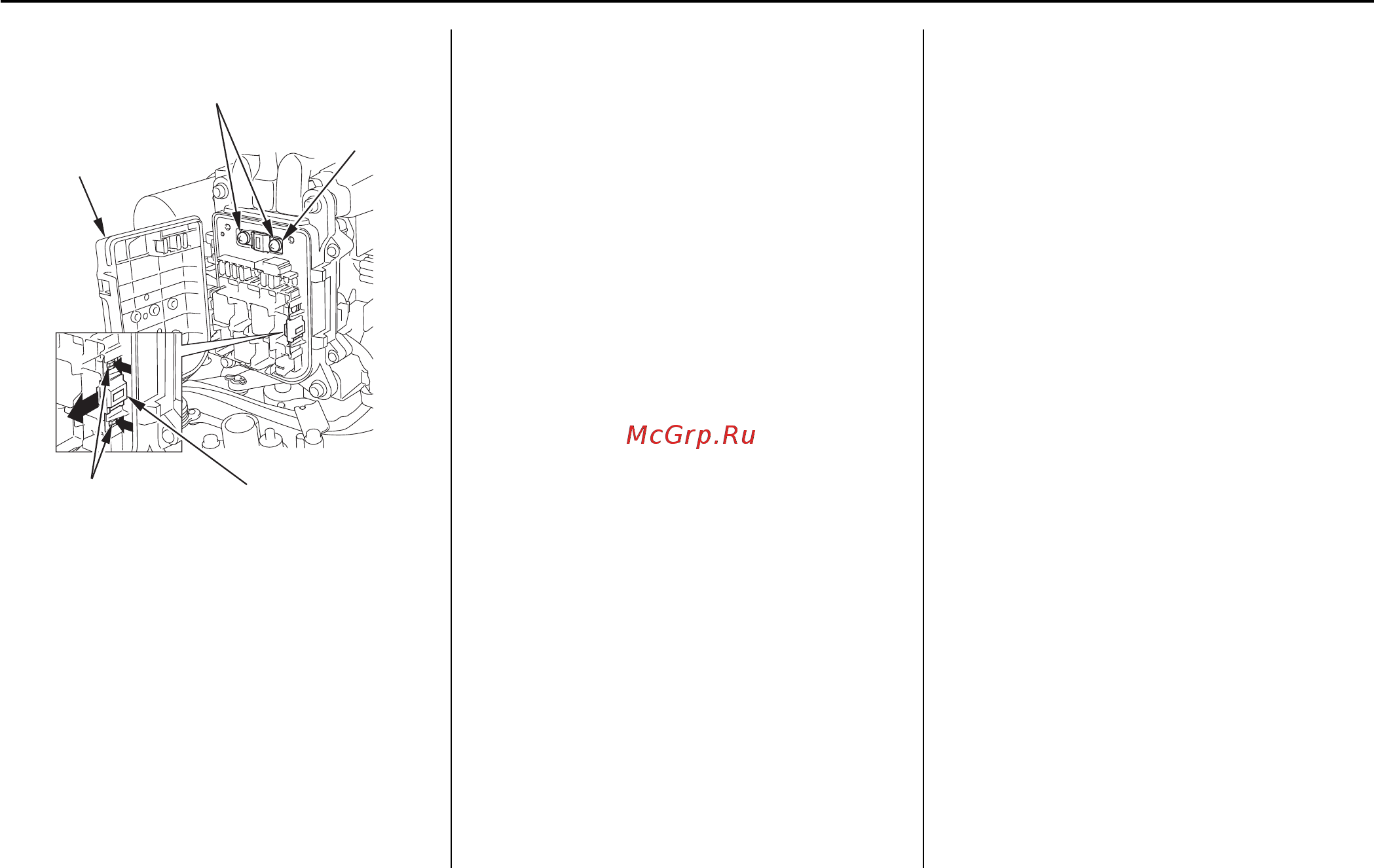

Предохранитель генератора
< Замена >
Запасной предохранитель находится на
коммутационном блоке.
Нажмите на две защелки, а затем извлеките
запасной предохранитель.
КРЫШКА КОММУТА-
ЦИОННОГО БЛОКА
ПРЕДОХРАНИТЕЛЬ
ГЕНЕРАТОРА
(номинал: 150А)
ВИНТЫ М5
ЗАПАСНОЙ ПЛАВКИЙ
ПРЕДОХРАНИТЕЛЬ
(номинал: 150А)
ЗАЩЕЛКИ
