38
УСТАНОВКА ПОДВЕСНОГО МОТОРА
ПРИМЕЧАНИЕ
Минимально допустимый радиус изгиба
тросов пульта дистанционного управления
составляет 150 мм. Если проложить тросы с
меньшим радиусом изгиба, то это приведет
к сокращению срока службы тросового
привода и отрицательно скажется на
функционировании рычага управления.
< Длина тросов пульта дистанционного
управления >
Измерьте расстояние от пульта дистанци-
онного управления до подвесного мотора
по маршруту прокладки тросов привода
управления. Рекомендуется использовать
трос, длина которого превышает измеренное
значение на 300 - 450 мм (11,8 – 17,7 дюйма).
Проложите тросы по предварительно на-
меченному маршруту и убедитесь в том, что
трос имеет достаточную длину. Присоедини-
те тросы к двигателю и убедитесь в отсут-
ствии переломов, изгибов малого радиуса
и сильного натяжения тросов, а также в
отсутствии помех перемещению тросов при
управлении рычагом.

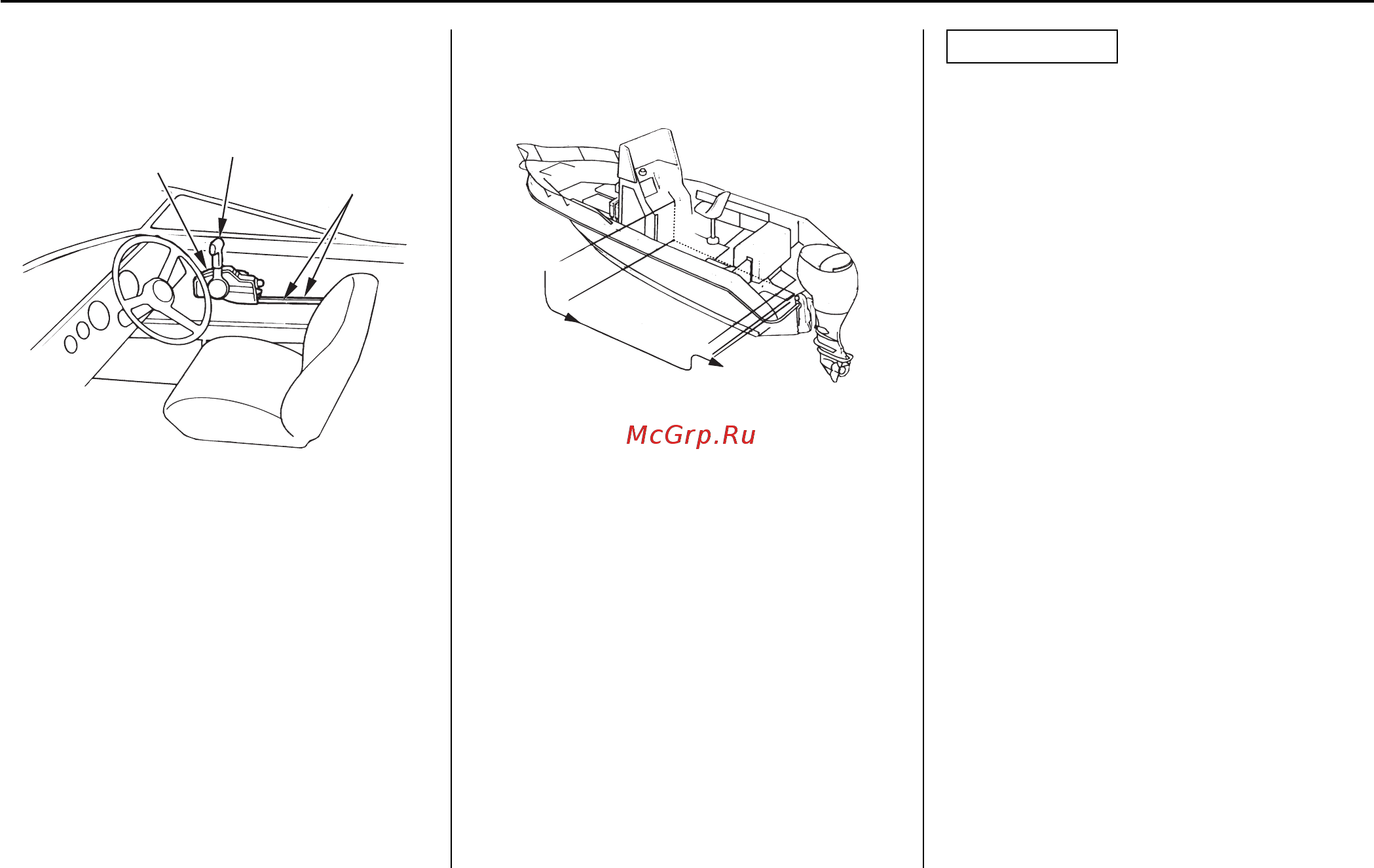

< Расположение пульта дистанционного
управления >
Пульт дистанционного управления следует
установить так, чтобы судоводителю было
удобно управлять рычагом и пользоваться
выключателями. Убедитесь в отсутствии пре-
пятствий на пути прокладки тросов пульта
дистанционного управления.
К расположению постов управления типа R2
и R3 предъявляются аналогичные требова-
ния.
ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ПЕРЕКЛЮ-
ЧЕНИЯ
ПЕРЕДАЧ
КАБЕЛЬ ДИС-
ТАНЦИОННОГО
УПРАВЛЕНИЯ
